DCF-Y - импульсный клапан Xiechang
Погружной импульсный клапан DCF-Y
Серия погружных импульсных клапанов для высокорасходной быстродействующей регенерации фильтровальных рукавов.
Технические характеристики
Основные рабочие параметры.
СерияDCF-Y
Рабочее давление0.2-0.6 MPa
Рабочая средаЧистый сухой сжатый воздух
НапряжениеDC24V; опционально AC220V / 50Hz
Степень защитыIP65
Рабочая температура-20 C … +55 C (стандарт)
Ресурс мембраныОколо 1 миллиона циклов при заявленных условиях
Полная гамма моделей
Гамма моделей DCF-Y
0.2-0.6 MPa / IP65 / CE, CCC, RoHS
| Тип | Модель | Размер | Диаметр DN | Класс / примечания |
|---|---|---|---|---|
| Погружной | DCF-Y-25 | 1" | DN25 | Одинарная мембрана |
| Погружной | DCF-Y-40S | 1.5" | DN40 | Двойная мембрана |
| Погружной | DCF-Y-50S | 2" | DN50 | Двойная мембрана |
| Погружной | DCF-Y-62S | 2.5" | DN65 | Двойная мембрана |
| Погружной | DCF-Y-76S | 3" | DN80 | Двойная мембрана |
| Погружной | DCF-Y-102S.B | 3.5" | DN90 | Двойная мембрана |
| Погружной | DCF-Y-102S | 4" | DN100 | Двойная мембрана |
Стандарты продукции
Характеристики промышленных импульсных клапанов.
СертификатыCE, CCC, RoHS
ПроизводительSuzhou Xiechang Environmental Protection Technology Co., Ltd.
ПрименениеРукавные фильтры с импульсной продувкой и промышленные системы пылеулавливания
Видео о продукте
Демонстрации и видео по подбору.
Проверка клапана DCF-Y-76S на утечку воздуха
Погружной импульсный клапан DCF-Y
Погружной или угловой импульсный клапан: ключевые особенности и руководство по подбору
Инструкция по монтажу погружного импульсного клапана
Руководство по подбору погружного импульсного клапана для промышленного пылеуловителя
Сертификаты
Данная линейка продукции сертифицирована независимыми органами.
Сертификация продукции
Охвачено моделей (19)
DCF-Z-25-E · DCF-Z/Y/ZM-20 · DCF-Z/Y/T/ZM-25 · DCF-Z/Y/T/ZM-40S · DCF-Z/Y/T-50S · DCF-Z/Y-62S · DCF-Z/Y-76S · DCF-Z/Y-102S.B · DCF-Z/Y-102S · DCF-Y-115S · DCF-Z/Y/ZM-20-E · DCF-Z/Y/T/ZM-25-E · DCF-Z/Y/T/ZM-40S-E · DCF-Z/Y/T-50S-E · DCF-Z/Y-62S-E · DCF-Z/Y-76S-E · DCF-Z/Y-102S.B-E · DCF-Z/Y-102S-E · DCF-Y-115S-E
Подтверждение соответствия SGS CE (EMC) — импульсные клапаны серии DCF
| № сертификата | SHEM250300138601HSC |
|---|---|
| Кем выдан | SGS-CSTC Standards Technical Services Co., Ltd. |
| Дата выдачи | 2025-03-25 |
| Стандарты | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
Сертификация продукции
Охвачено моделей (9)
DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-Z-20/25/40S/50S/62S/76S/102S.B/102S/115S (incl. -JC/C/D/E) · DCF-ZM-20/25/40S (incl. -JC/C/D/E) · DCF-T-25S/40S/50S (incl. -JC/C/D/E) · DMY-II-80 (incl. -JC/C/D/E) · DCF-Y-76S/II-00 (incl. -JC/C/D/E) · DCF-YQ-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-YA-76S/102S.B/102S (incl. -JC/C/D/E) · DCF-Y-20/25/40S/50S/62S/76S/102S.B/102S/115S
Декларация о соответствии ЕАЭС (EAC) — электромагнитные импульсные клапаны (серии DCF / DMY)
| № сертификата | ЕАЭС N RU Д-CN.РА04.В.44367/26 |
|---|---|
| Кем выдан | Declared by OOO 'Center of Metrology and Standardization' (Moscow) as authorized representative; registered in the Eurasian Economic Union conformity register |
| Дата выдачи | 2026-05-21 |
| Действителен до | 2031-05-20 |
| Стандарты | ТР ТС 010/2011, ТР ТС 020/2011, ГОСТ 12.2.003-91, ГОСТ 30804.6.2-2013, ГОСТ 30804.6.4-2013, ГОСТ 15150-69, ГОСТ IEC 61000-6-4-2016 |
Сертификация продукции
DCF-TZ · DCF-TZ-XQA · DCF-TZ-XQB
Заявление о соответствии CE (EMC) — электромагнитная катушка DCF-TZ (UL-CCIC)
| № сертификата | 4790933465-S2 |
|---|---|
| Кем выдан | UL-CCIC Company Limited |
| Дата выдачи | 2023-08-21 |
| Стандарты | EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019 |
Сертификация продукции
DCF series
Сертификация экологической продукции CCEP — электромагнитные импульсные клапаны DCF
| № сертификата | CCAEPI-EP-2026-039 |
|---|---|
| Кем выдан | CCAEPI — China Association of Environmental Protection Industry (Beijing) Certification Center |
| Дата выдачи | 2026-01-15 |
| Действителен до | 2029-01-14 |
| Стандарты | HJ/T 284-2006 |
Технические чертежи
Монтажные размеры этого продукта.
🔒 Размеры предоставляются по запросуDCF-Y-102S
DCF-Y-102S · 4" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Flange step | 6.5 mm |
| Neck height | 🔒 |
| Neckto base | 40 mm |
| Flange diameter inner | Ø114 mm |
+22 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-102S.B(102*6)

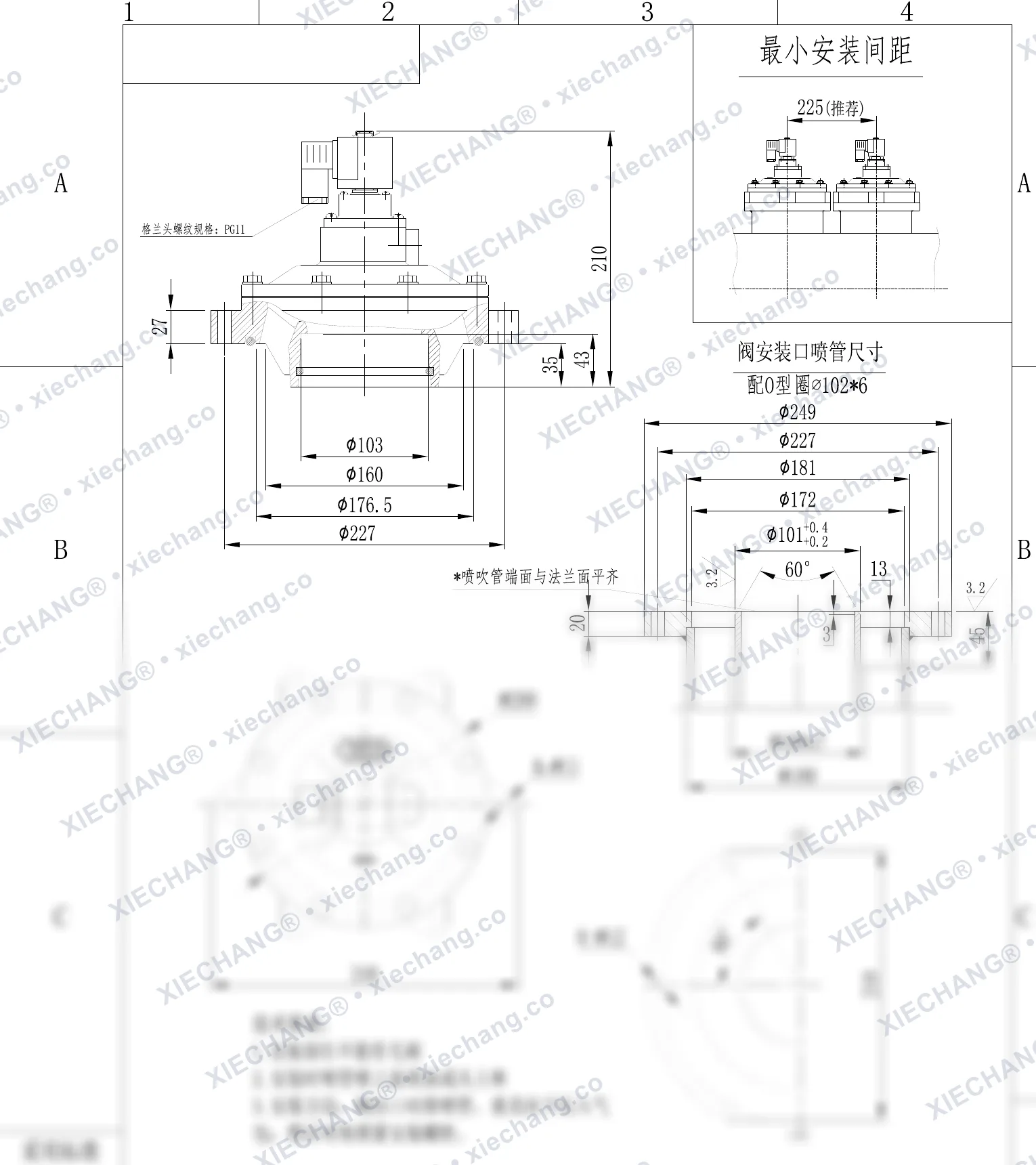

DCF-Y-102S.B(102*6) · 3.5" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 🔒 |
|---|---|
| Flange thickness | 27 mm |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø103 mm |
| Flange diameter | Ø160 mm |
+20 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-115S

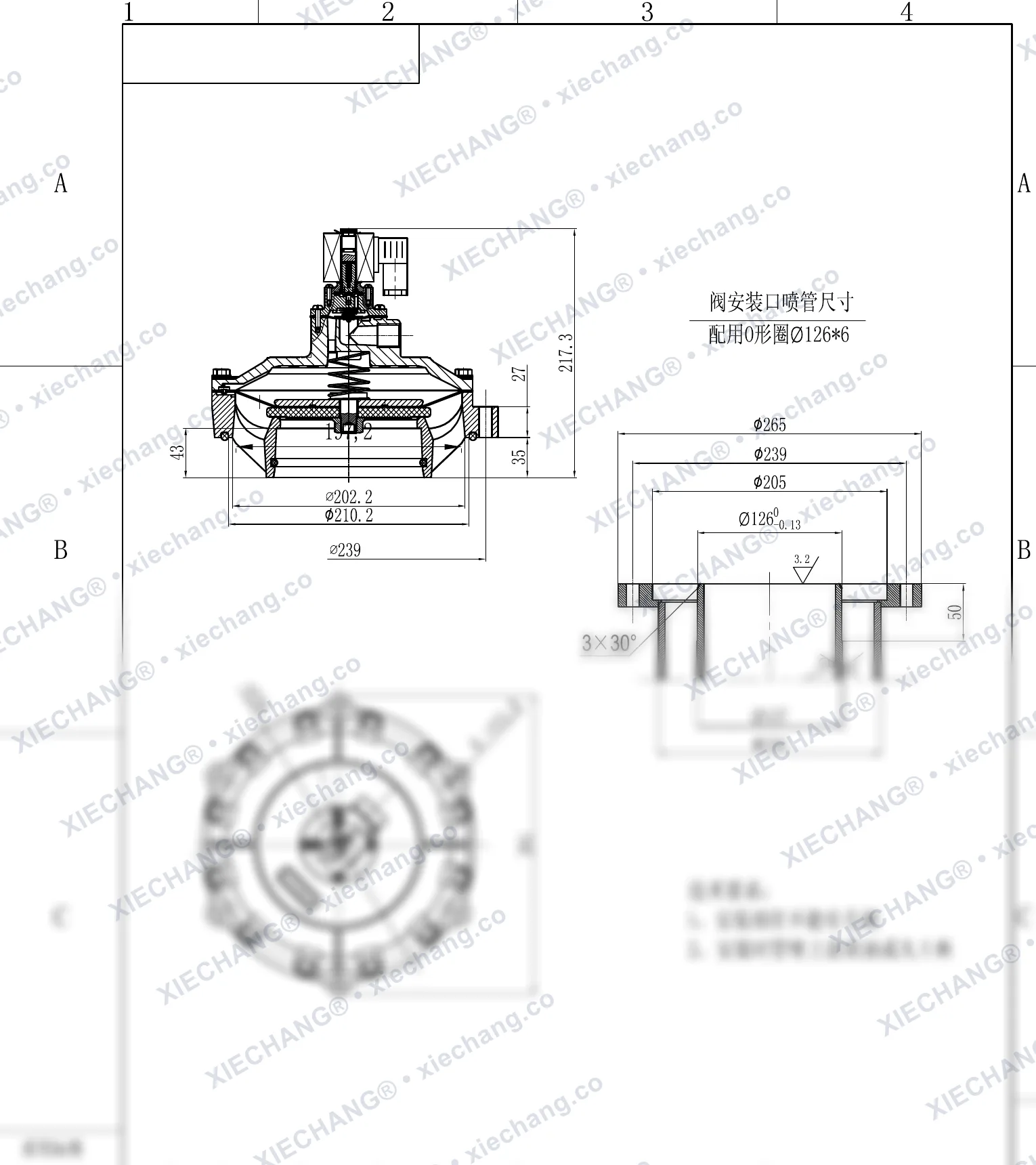

DCF-Y-115S · 4.5" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall depth | 🔒 |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 43 mm |
| Flange diameter inner | Ø195.2 mm |
| Flange diameter | Ø202.2 mm |
+14 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-25

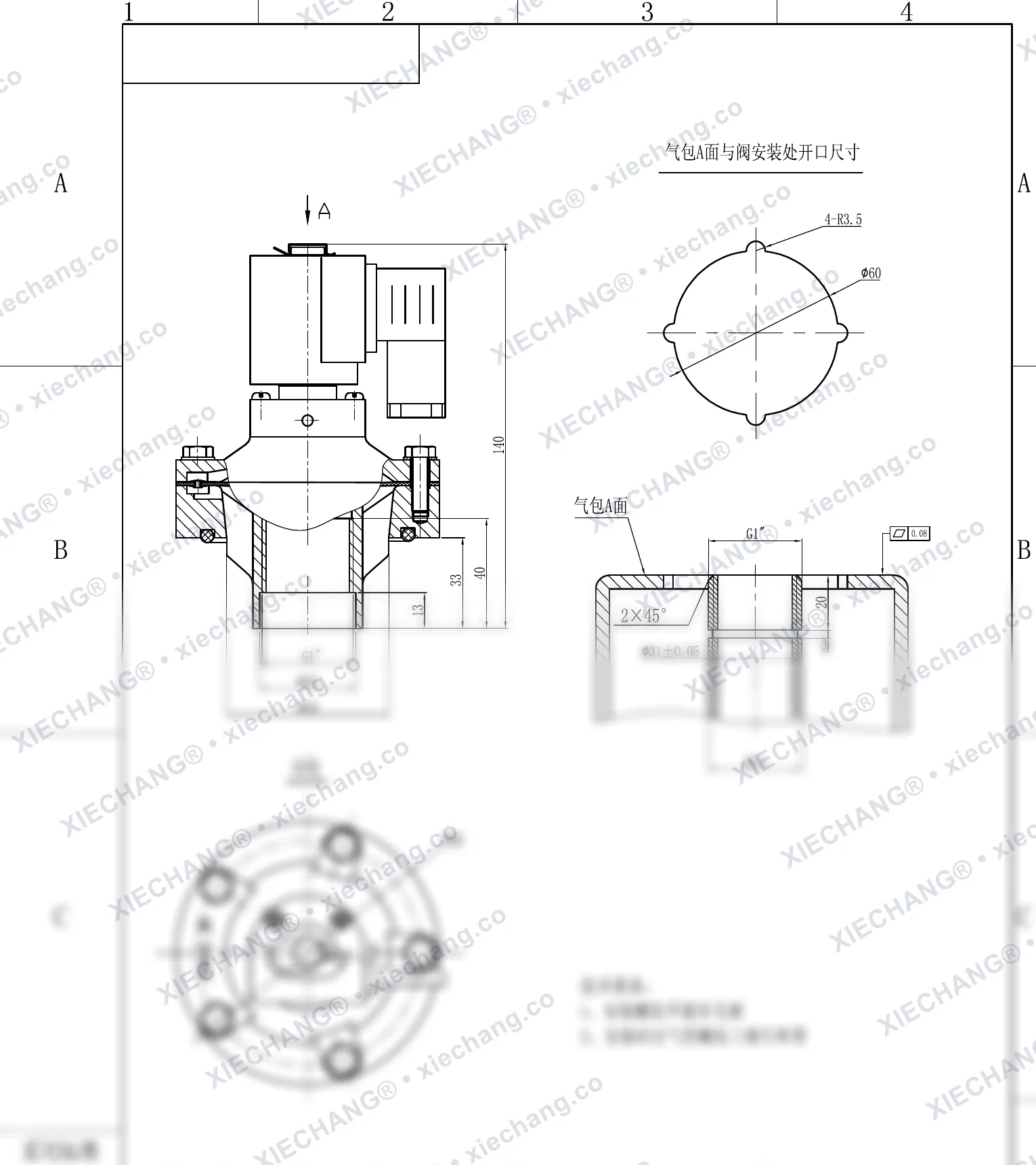

DCF-Y-25 · 1" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж
| Overall height | 140 mm |
|---|---|
| Outlet thread length | 🔒 |
| Flange to outlet | 🔒 |
| Outlet step | 🔒 |
| Thread outer diameter | Ø35 mm |
| Flange diameter | Ø59 mm |
+9 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-40S

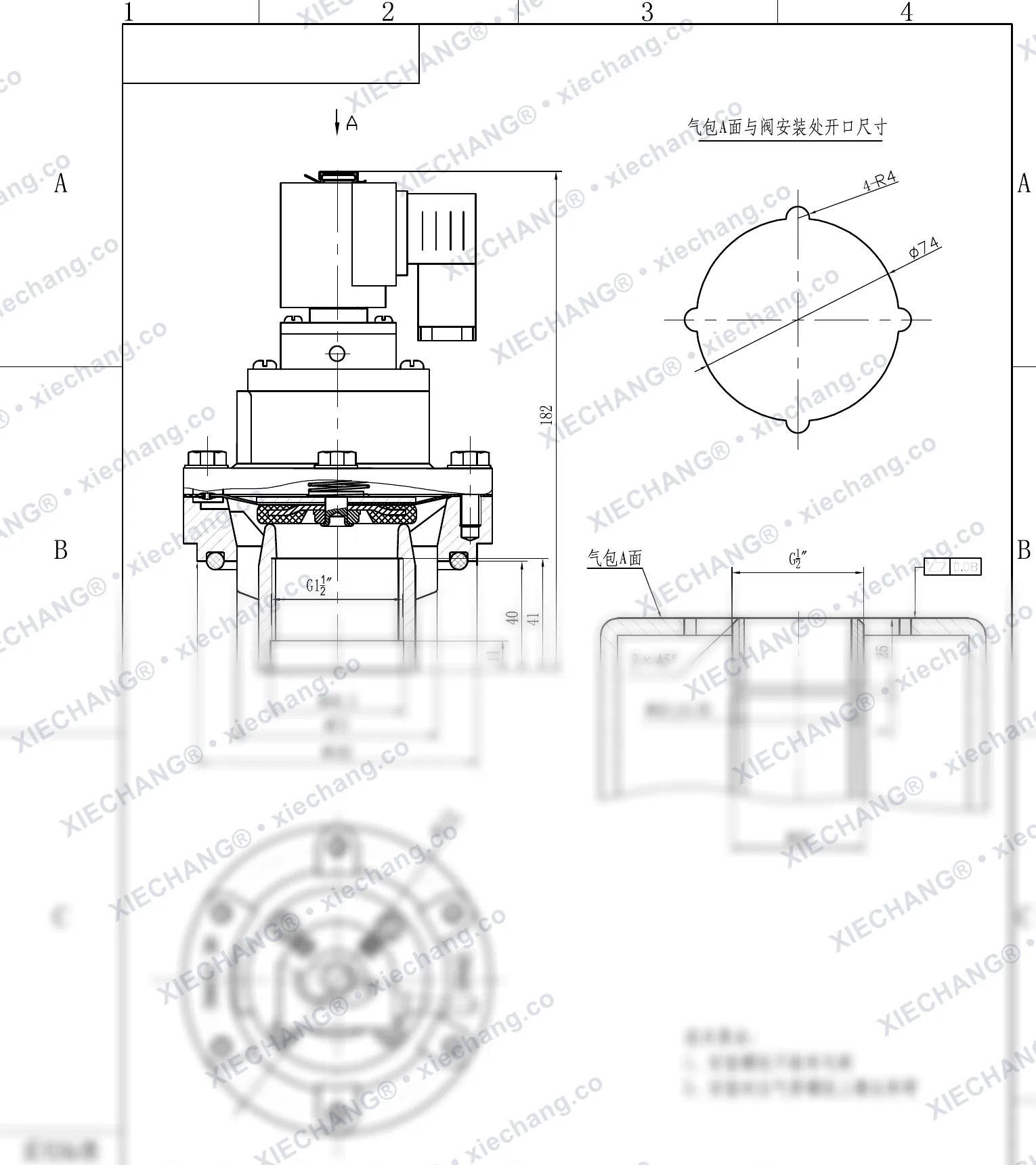

DCF-Y-40S · 1.5" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж
| Overall height | 182 mm |
|---|---|
| Flange to outlet | 40 mm |
| Outlet thread length | 🔒 |
| Outlet step | 11 mm |
| Thread outer diameter | 🔒 |
| Flange diameter | 🔒 |
+10 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-50S
DCF-Y-50S · 2" · погружной/врезной импульсный клапан — Монтажный чертёж
| Body diameter | Ø160 mm |
|---|---|
| Top view width | 202 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 6 |
| Flange step | 🔒 |
| Flange thickness | 🔒 |
+19 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-62S

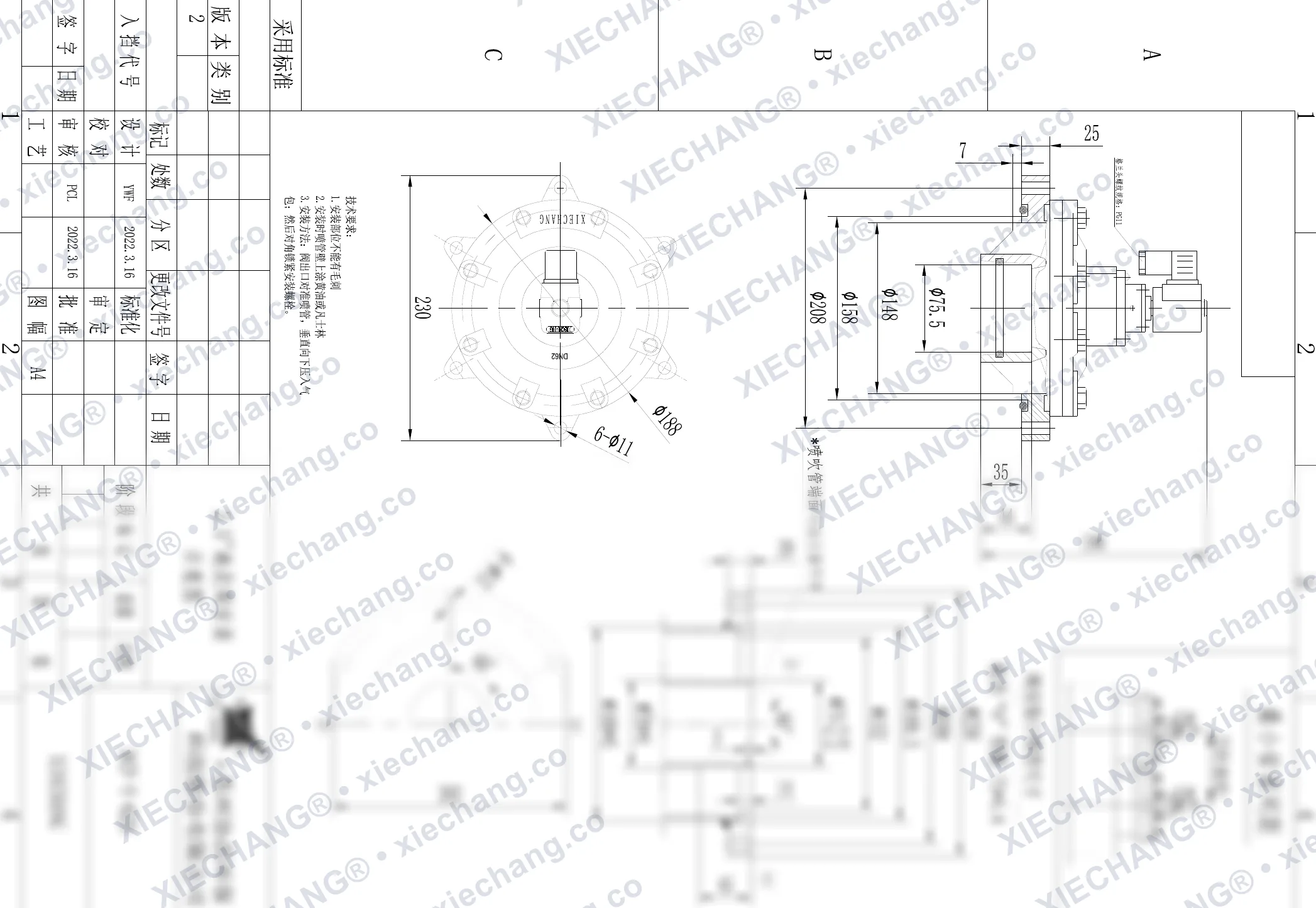

DCF-Y-62S · 2.5" · погружной/врезной импульсный клапан — Монтажный чертёж
| Body diameter | 🔒 |
|---|---|
| Top view width | 230 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange step | 7 mm |
| Flange thickness | 25 mm |
+21 ещё размеры
🔍 Нажмите для увеличенияDCF-Y-76S-II

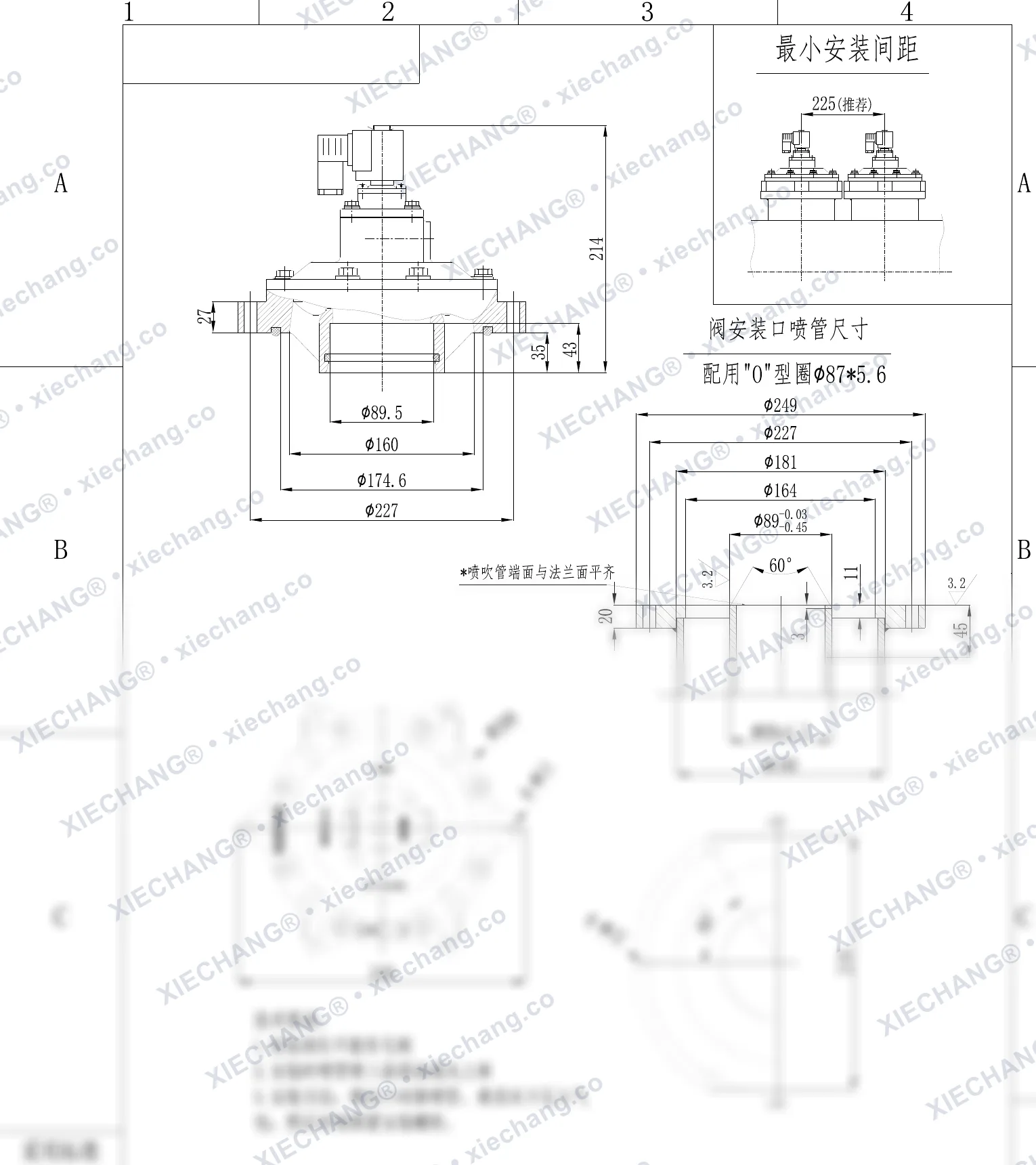

DCF-Y-76S-II · 3" · погружной/врезной импульсный клапан — Монтажный чертёж
🔒 Размеры предоставляются по запросуDCF-Y-76S(standard O-ring)

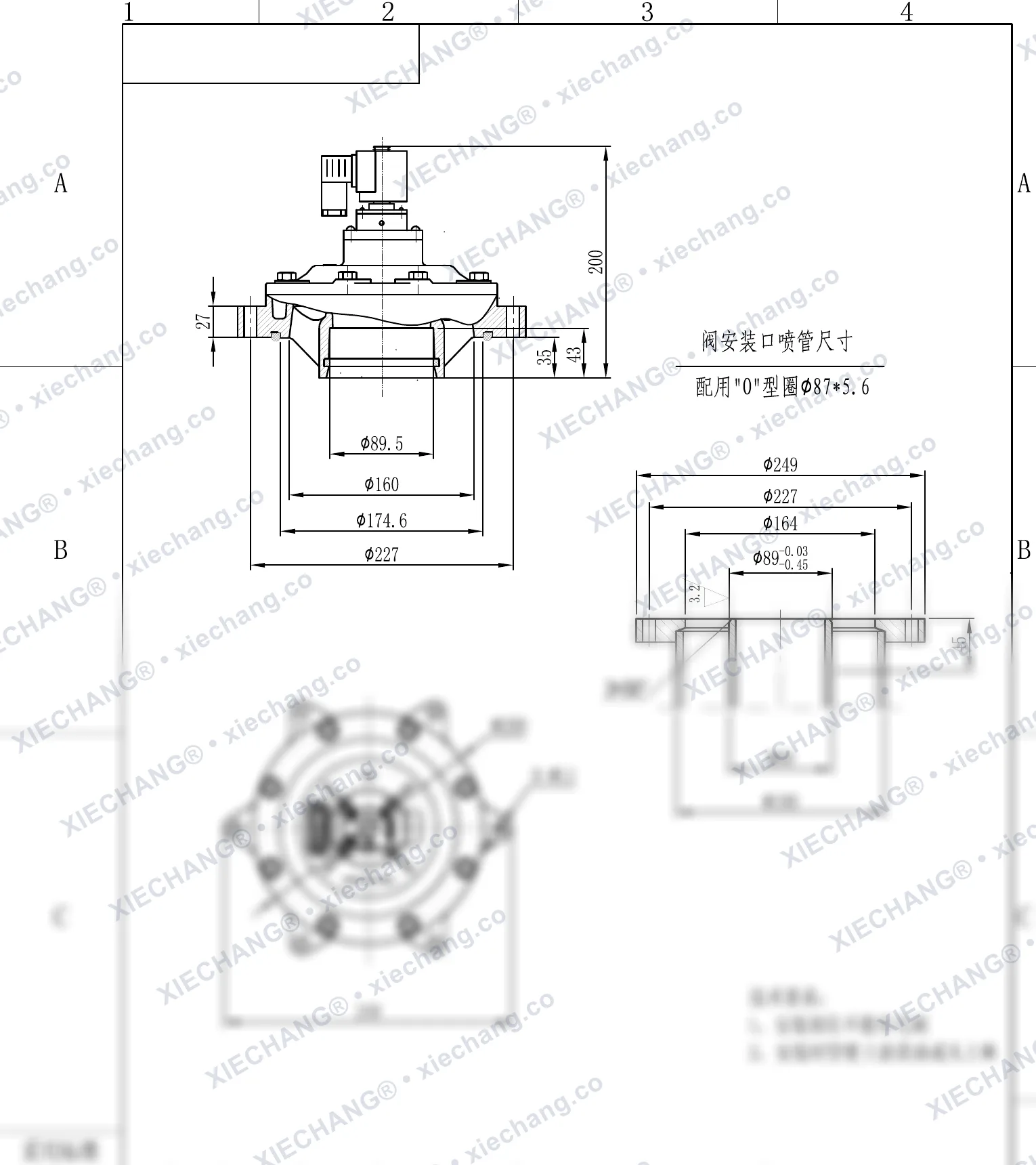

DCF-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+14 ещё размеры
🔒 Размеры предоставляются по запросуDCF-Y-76S(special O-ring)

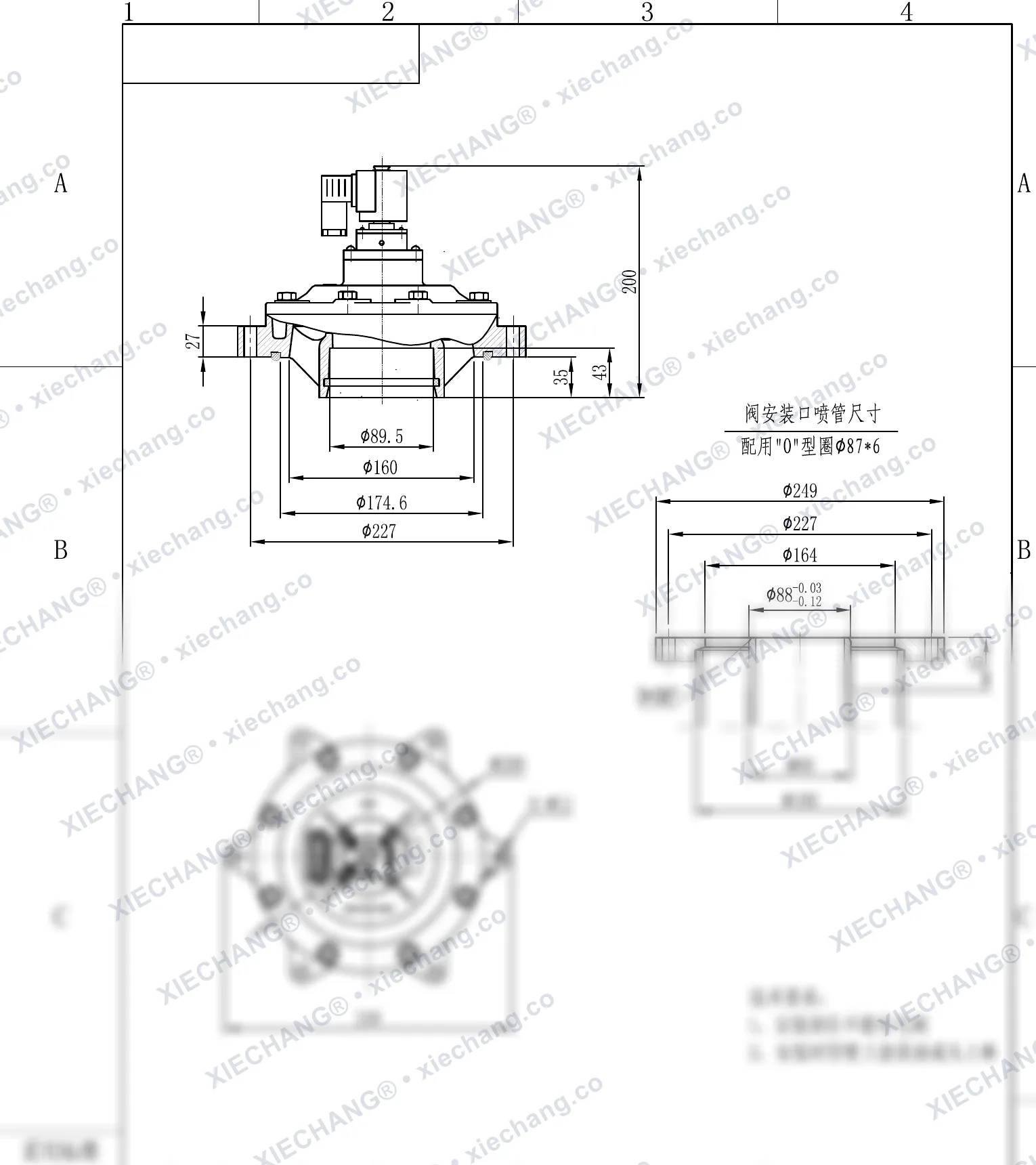

DCF-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 200 mm |
|---|---|
| Flange thickness | 🔒 |
| Neck height | 🔒 |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø89.5 mm |
| Flange diameter | Ø160 mm |
+15 ещё размеры
🔒 Размеры предоставляются по запросуDCF-YA-76S

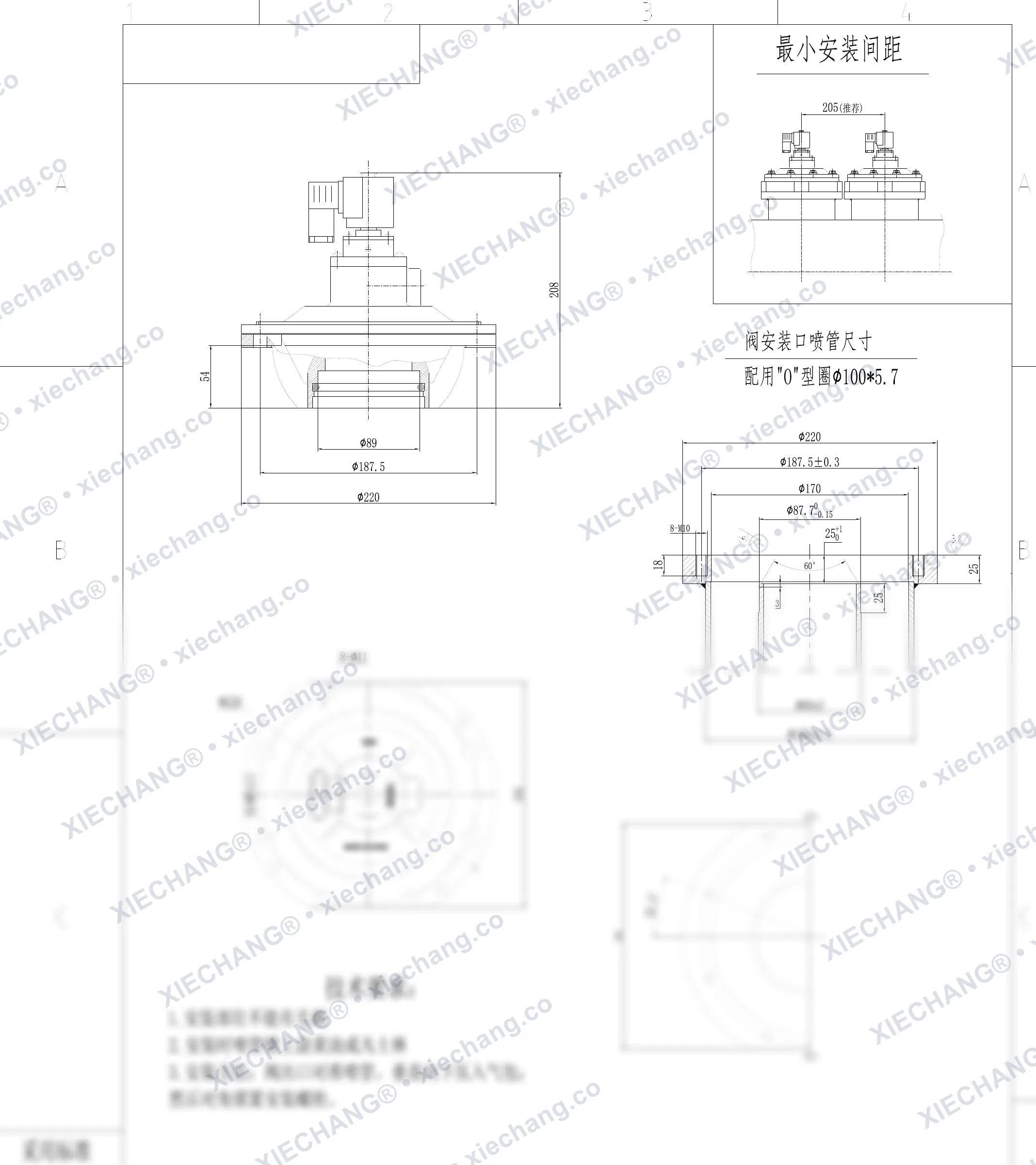

DCF-YA-76S · 3" · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 🔒 |
|---|---|
| Flange thickness | 54 mm |
| Flange diameter inner | Ø89 mm |
| Flange diameter | Ø187.5 mm |
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
+13 ещё размеры
🔒 Размеры предоставляются по запросуDCF-ZM-20
DCF-ZM-20 · 3/4" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж
| Overall height | 🔒 |
|---|---|
| Outlet center height | 58 mm |
| Inlet to outlet center | 38 mm |
| Inlet port diameter | Ø27 mm |
| Inlet bore | 🔒 |
| Inlet depth | 🔒 |
+6 ещё размеры
🔒 Размеры предоставляются по запросуDMY-II-80

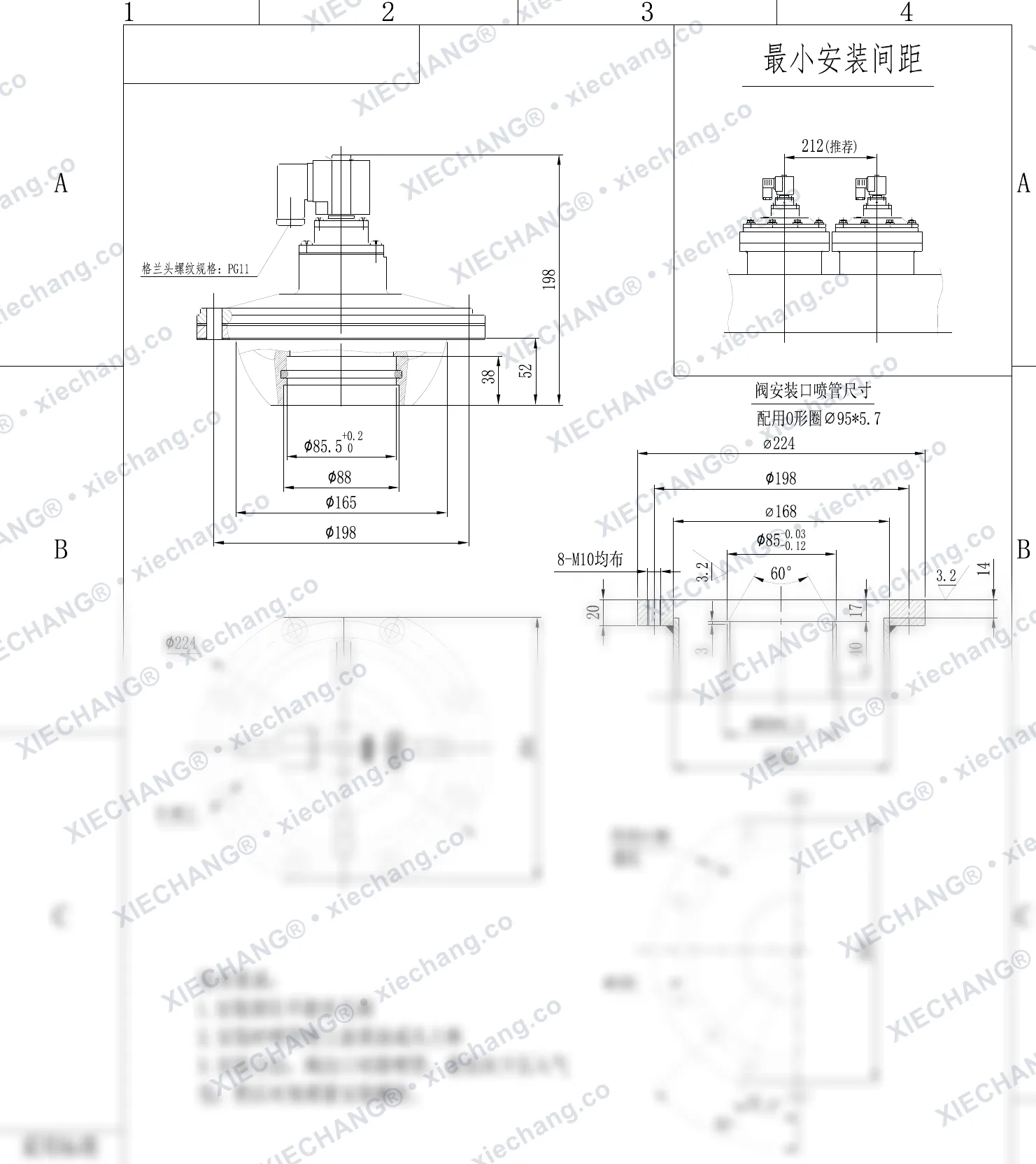

DMY-II-80 · 80 (3") · погружной/врезной импульсный клапан — Монтажный чертёж
| Overall height | 198 mm |
|---|---|
| Neck height | 38 mm |
| Neckto base | 🔒 |
| Flange diameter inner | Ø85.5 mm |
| Seat bore | 🔒 |
| Flange diameter | 🔒 |
+21 ещё размеры
🔒 Размеры предоставляются по запросуDCF-YQ-102S(standard O-ring)

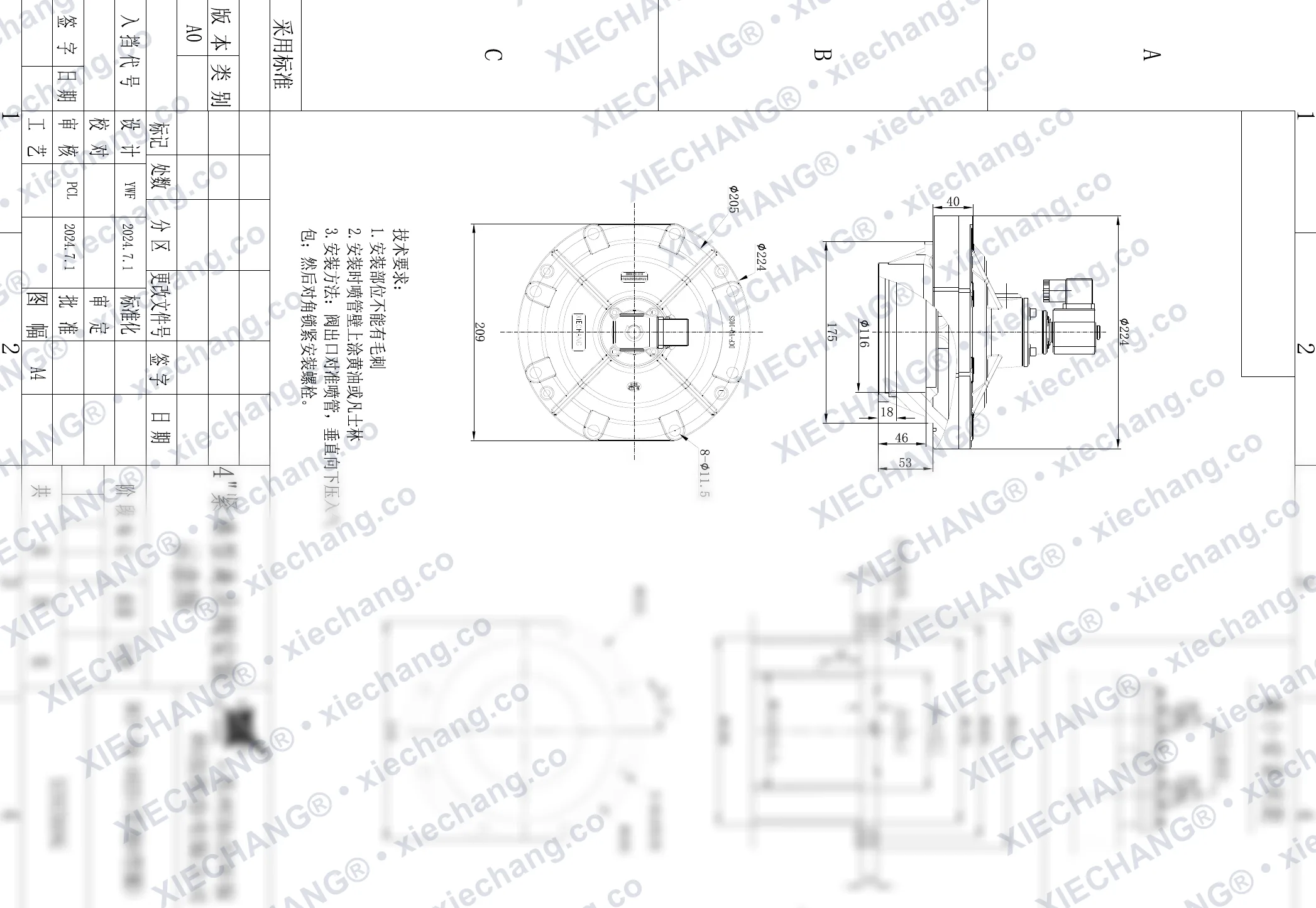

DCF-YQ-102S(стандартное уплотнительное кольцо) · 4" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж
| Bolt circle diameter | Ø205 mm |
|---|---|
| Body diameter | Ø224 mm |
| Top view width | 209 mm |
| Bolt hole diameter | 🔒 |
| Bolt hole count | 🔒 |
| Flange thickness | 🔒 |
+18 ещё размеры
🔒 Размеры предоставляются по запросуDCF-YQ-76S(standard O-ring)

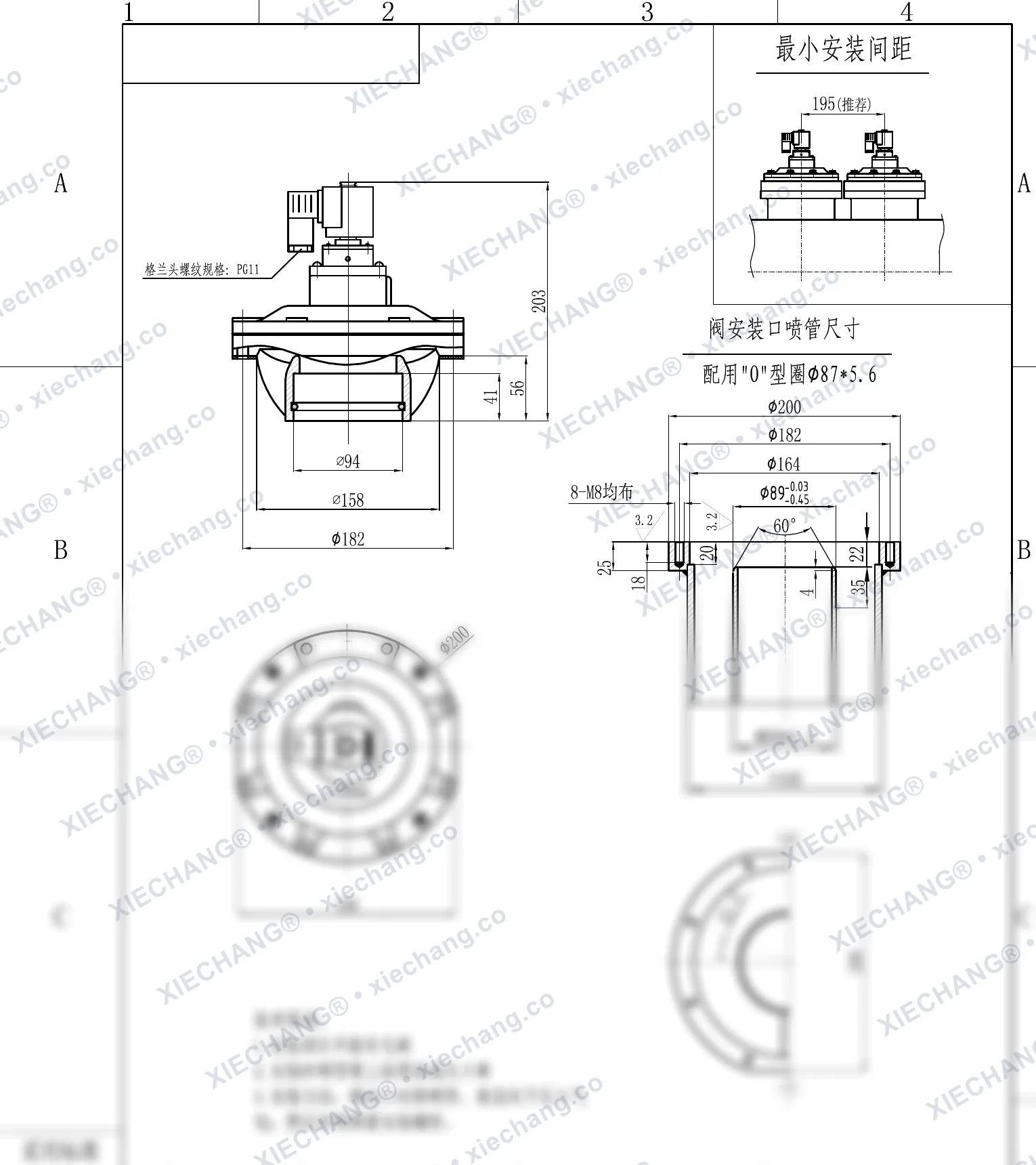

DCF-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж
| Overall height | 203 mm |
|---|---|
| Neckto base | 41 mm |
| Flange thickness total | 🔒 |
| Flange diameter inner | Ø94 mm |
| Flange diameter | 🔒 |
| Flange outer diameter | 🔒 |
+19 ещё размеры
🔒 Размеры предоставляются по запросуDCF-YQ-76S(special O-ring)

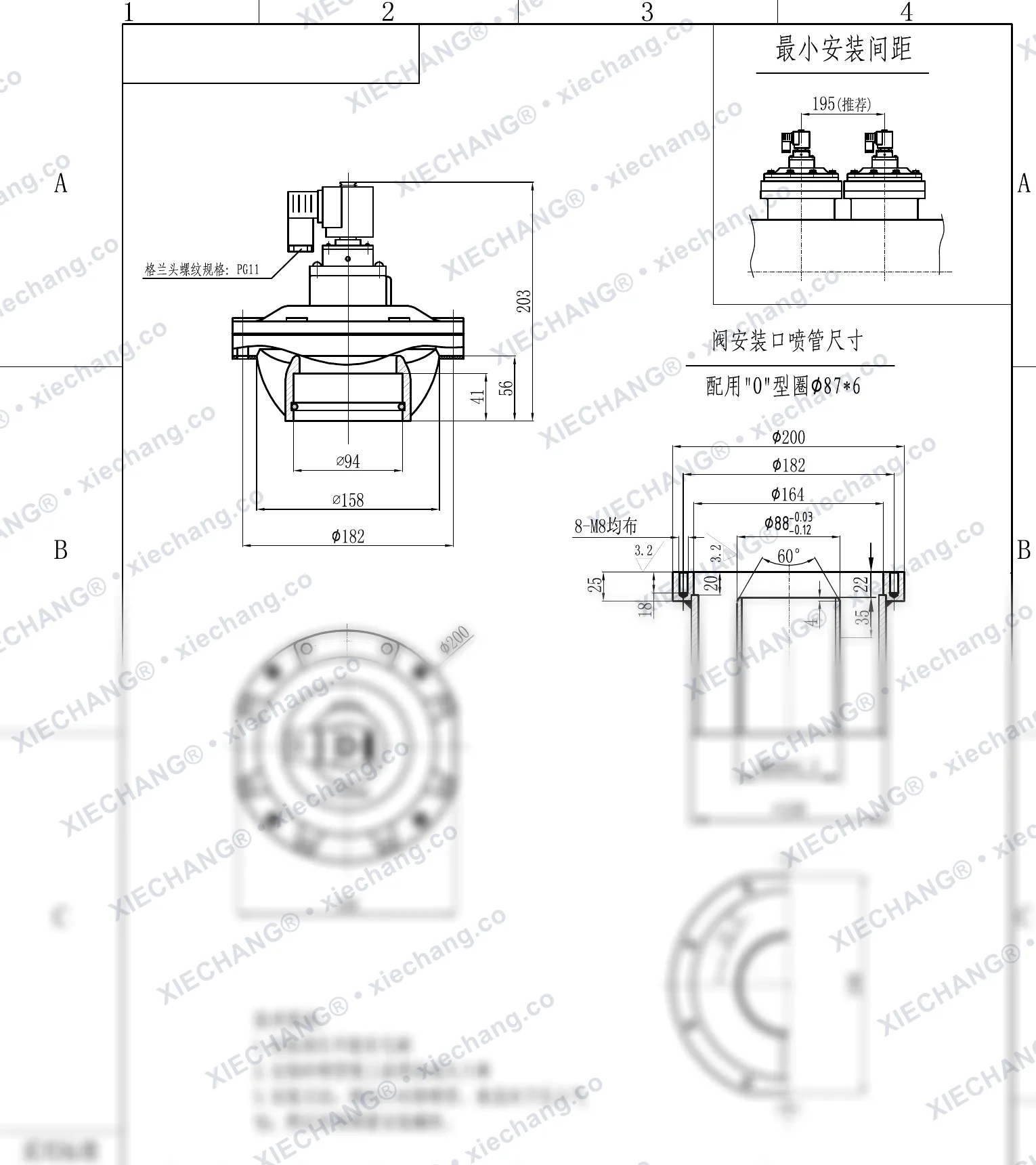

DCF-YQ-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан (компактный) — Монтажный чертёж
| Overall height | 🔒 |
|---|---|
| Flange outer diameter | 🔒 |
| Bolt circle diameter | 🔒 |
| Port diameter | Ø94 mm |
| Inlet height | 36 mm |
| Seat face height | 41 mm |
+8 ещё размеры
База знаний
Практические ответы по этому продукту.
Характеристики
Каковы технические характеристики погружных (врезных) электромагнитных импульсных клапанов Xiechang DCF-Y во всех размерах?
Погружные клапаны DCF-Y охватывают 1"–4" (DCF-Y-25 … DCF-Y-102S). Общие параметры: рабочее давление 0.2–0.6 MPa, рекомендуемое давление продувки 0.3–0.4 MPa, длительность импульса 80–150 ms; ёмкость ресивера от 45–70 L (1") до 600–1000 L (4"), обслуживаемая площадь фильтрации от 6–10 m² (1") до 100–120 m² (4").
погружной импульсный клапанврезной импульсный клапанDCF-Y
Характеристики
Какие уплотнительные кольца и диаметры продувочной трубы используются в погружных клапанах Xiechang и Watson?
Каждый размер погружного клапана использует большое и малое уплотнительные кольца плюс соответствующий диаметр продувочной трубы, например 1" (Y-25): большое Φ67×5.3, малое Φ30×2.65, труба G1"; 4" (Y-102S): большое Φ195×7.5, малое Φ112×5.3, труба Φ113. Погружные клапаны Xiechang (DCF-Y) и Watson (WY) используют одну таблицу.
уплотнительное кольцоподбор уплотнительного кольцакольцо погружного клапана
