Технические чертежи

Чертежи

Монтажные и сборочные чертежи с размерами, привязанные к страницам продукции Xiechang.

201Чертежи
19Продукция
2Бренды

201 показано

Взрывозащищённый импульсный клапан

Взрывозащищённый импульсный клапан

3 чертежей

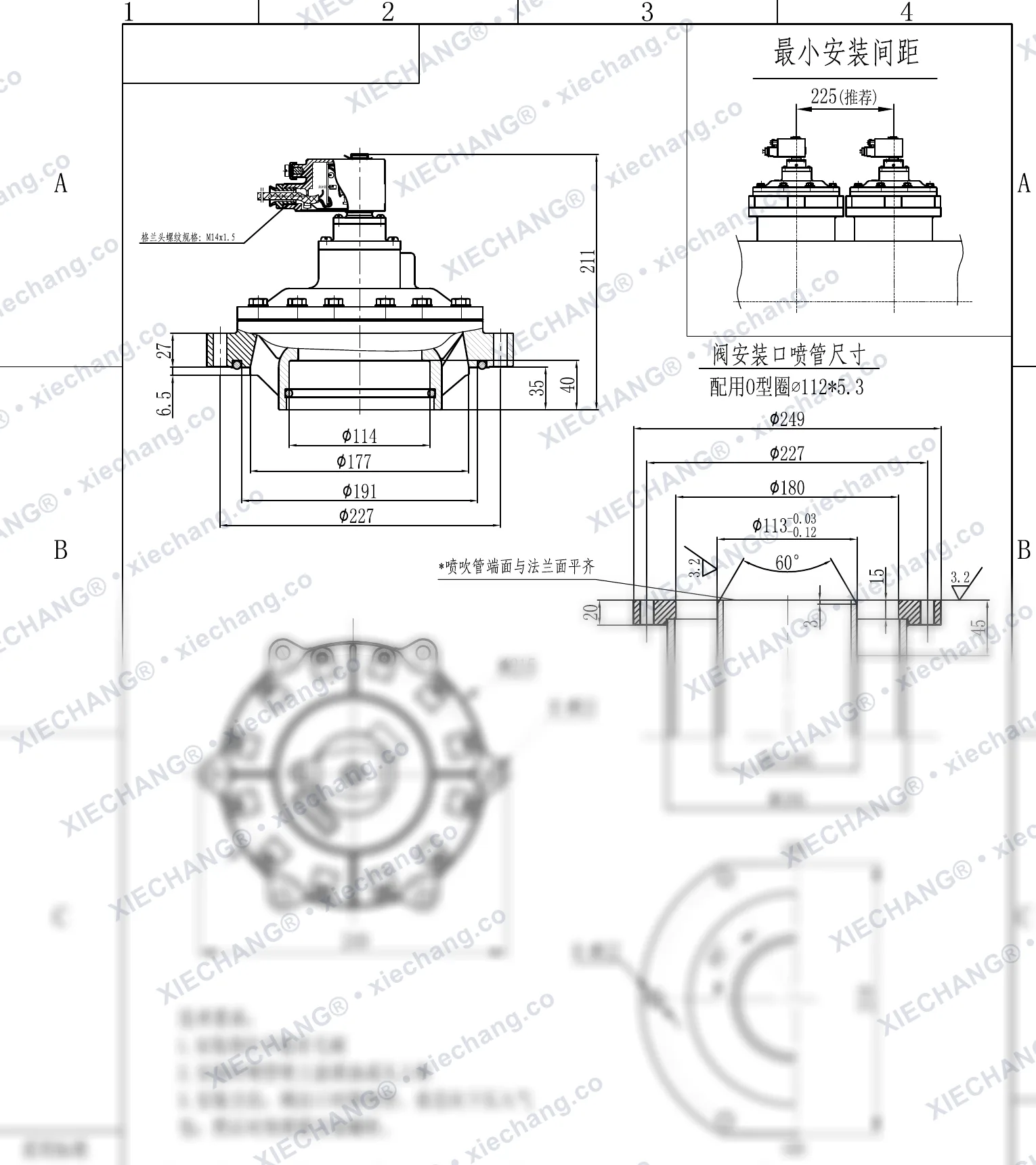

DCF-F-Y-102S · 4" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-102S

DCF-F-Y-102S · 4" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

4" · flange

Mounting spacing225 mm
Overall height211 mm
Flange diameterØ227 mm
Inner step 1191 mm
Inner step 2177 mm
Inner boreØ114 mm
Bolt circle diameterØ215 mm
Base length249 mm
Flange thickness27 mm
Seat height 135 mm
Seat height 240 mm
Lip6.5 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe114 mm
Nozzle pipe wall🔒
Nozzle base194 mm
Nozzle height219 mm
Nozzle bolt holes12
Nozzle flange thk20 mm
Nozzle lip15 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест

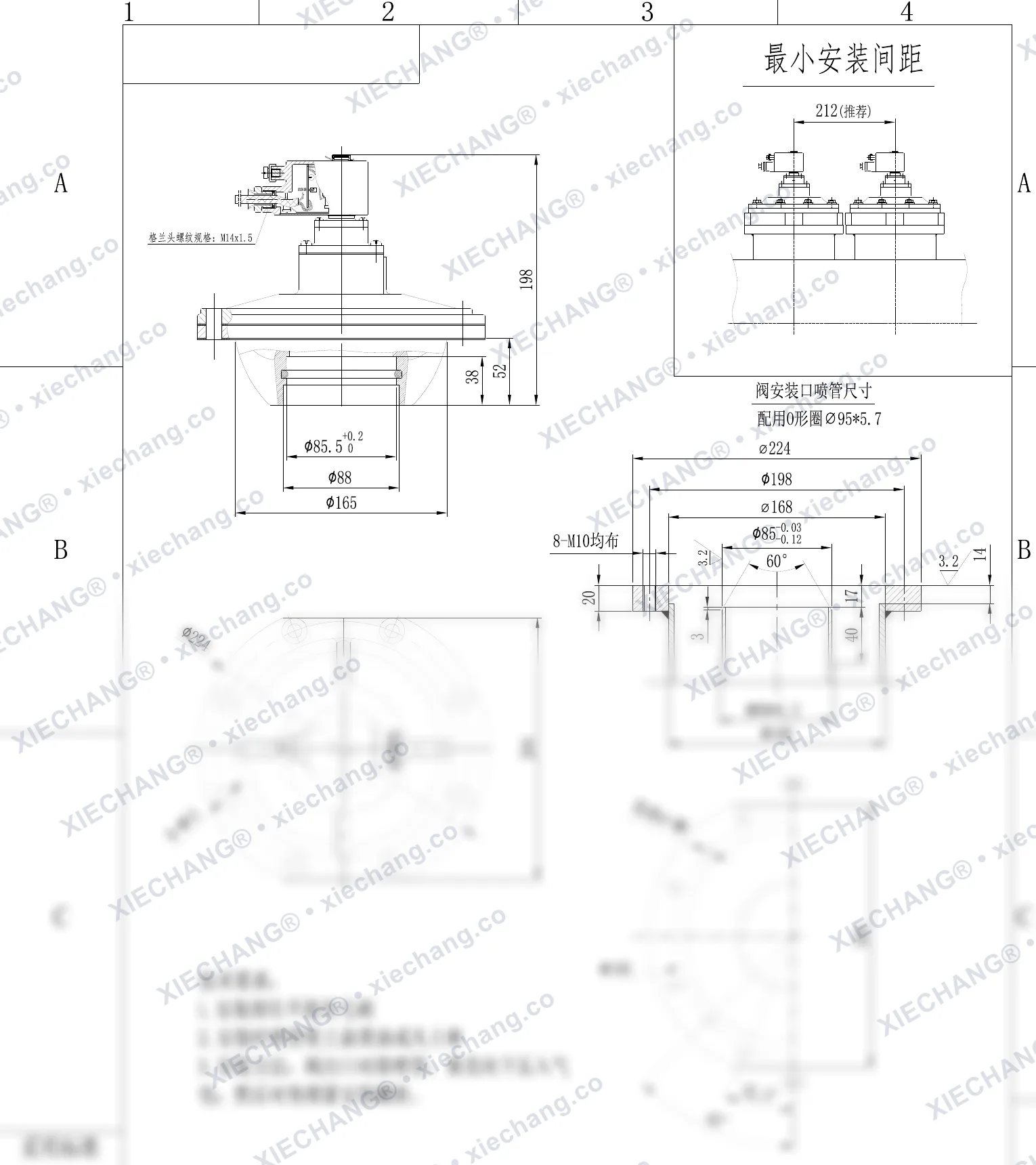

DMY-F-II-80 · II-80 (примерно 3") · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-F-II-80

DMY-F-II-80 · II-80 (примерно 3") · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

II-80 (approx 3") · flange

Mounting spacing212 mm
Overall height198 mm
Seat height 138 mm
Seat height 252 mm
Seal boreØ85.5 mm
Inner step88 mm
Body flange165 mm
Bolt circle diameterØ224 mm
Face width204 mm
Spud flange185 mm
Nozzle outer🔒
Nozzle flange198 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe89 mm
Nozzle pipe wall5.5 mm
Nozzle flange thk20 mm
Nozzle lip17 mm
Nozzle depth40 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
DCF-F-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-YQ-76S(standard O-ring)

DCF-F-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Mounting spacing195 mm
Overall height🔒
Seat height 1🔒
Seat height 2🔒
Inner boreØ94 mm
Body flange158 mm
Outer flange182 mm
Bolt circle diameterØ200 mm
Face width188 mm
Nozzle outer200 mm
Nozzle flange182 mm
Nozzle step164 mm
Nozzle boreØ89 mm
Nozzle pipe89 mm
Nozzle pipe wall4.5 mm
Nozzle base168 mm
Nozzle flange thk25 mm
Nozzle depth35 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест

Взрывозащищённый импульсный клапан с наружной резьбой DCF-F-ZM

Взрывозащищённый импульсный клапан с наружной резьбой DCF-F-ZM

3 чертежей

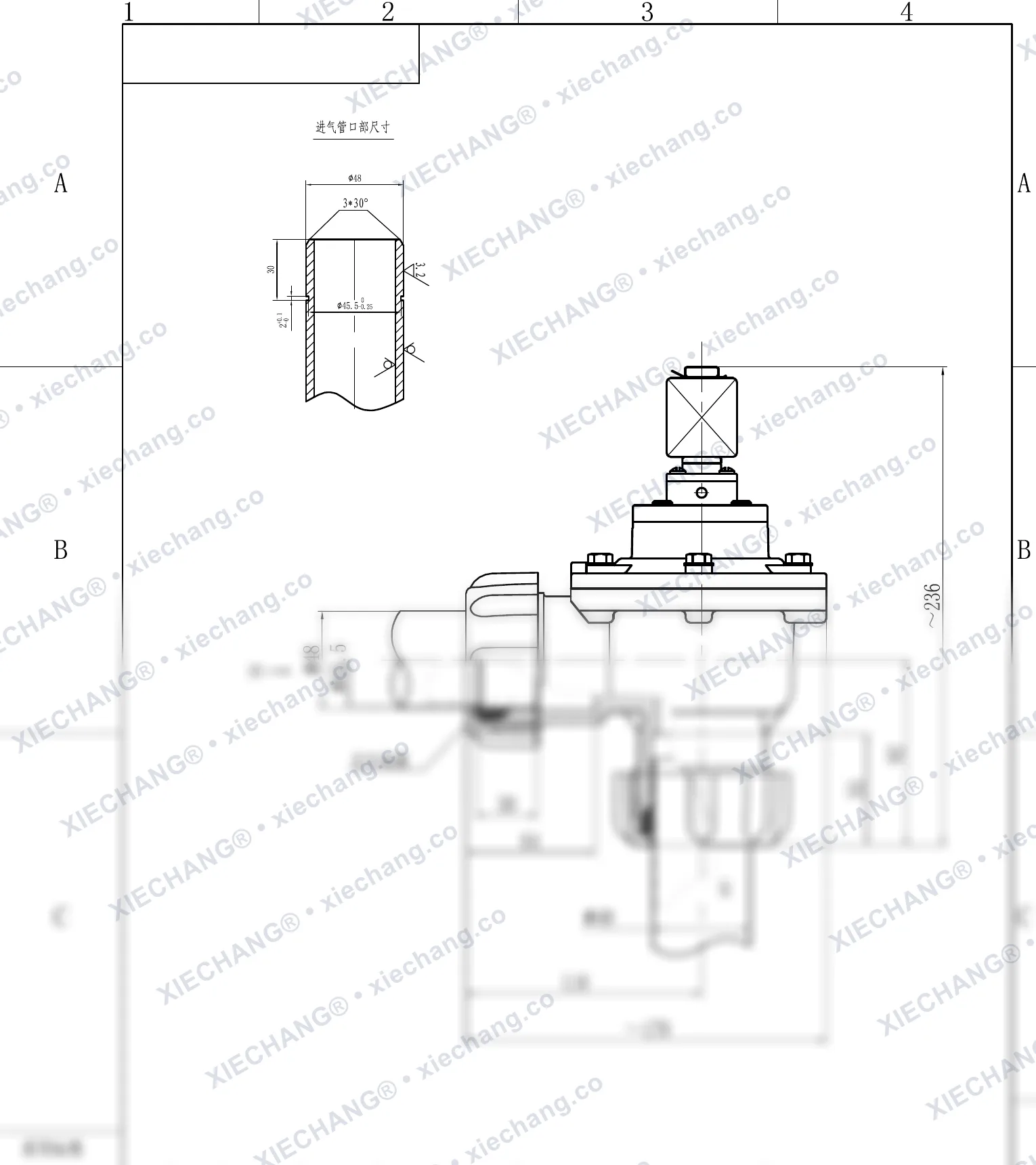

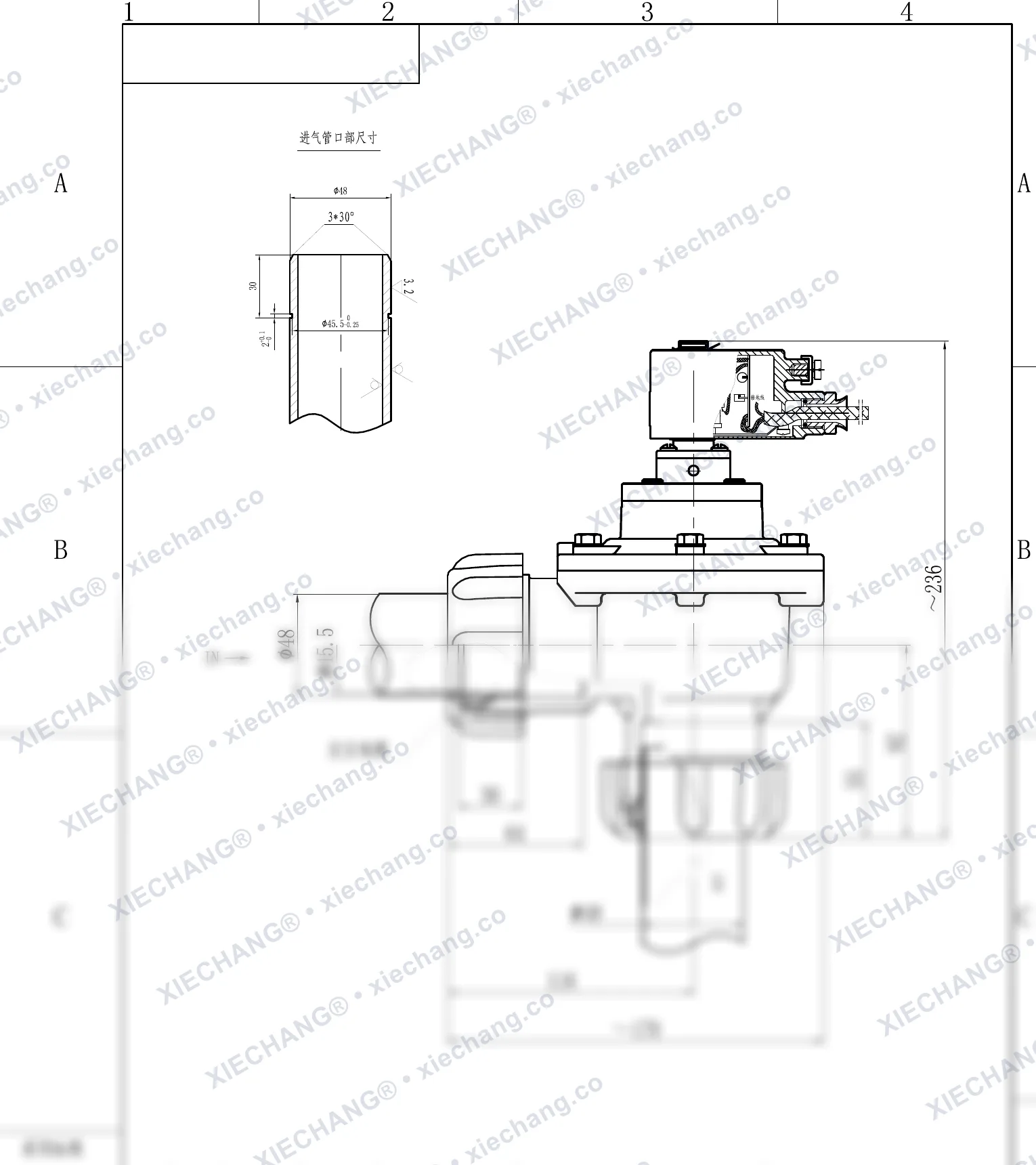

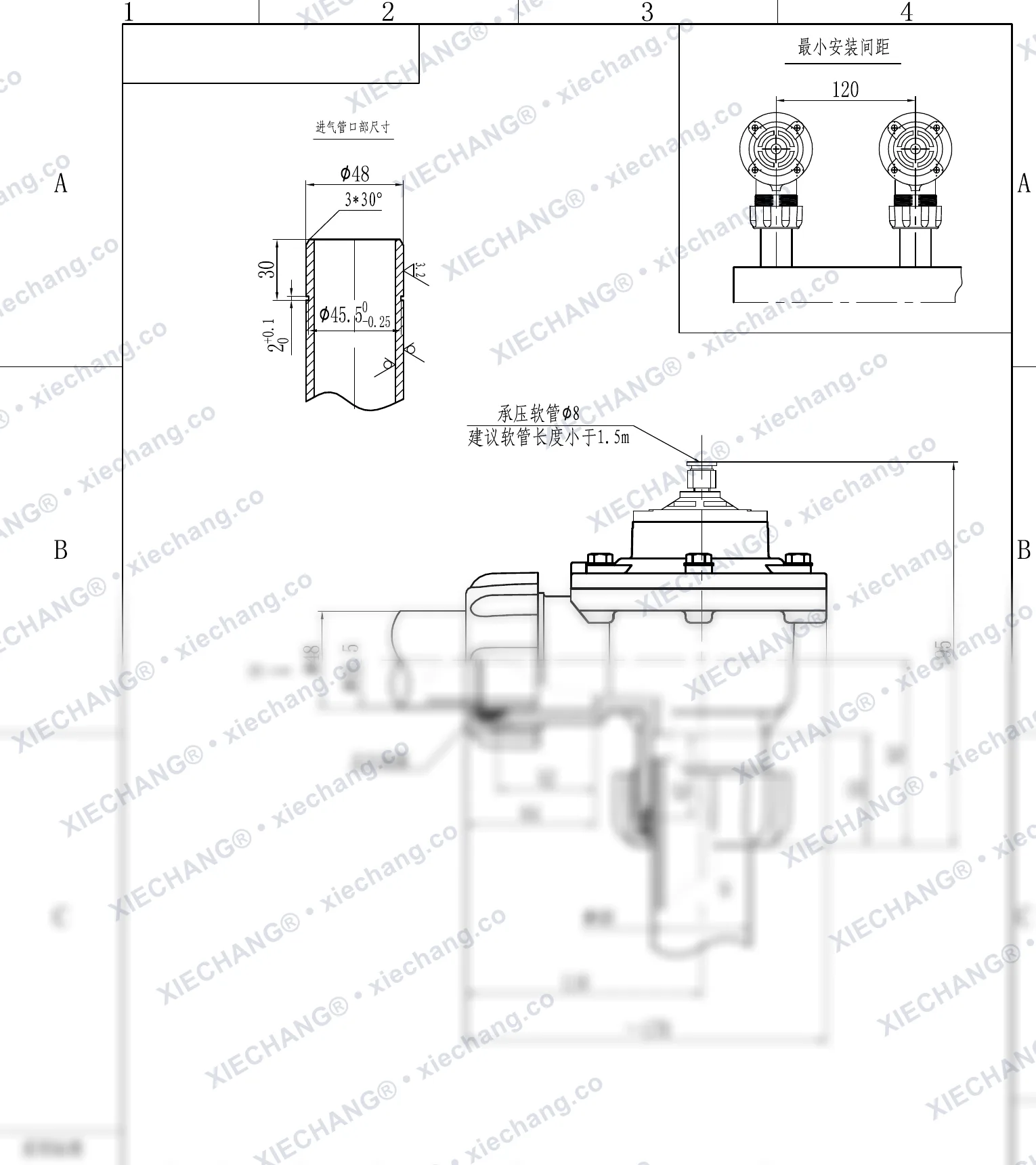

DCF-F-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-40S

DCF-F-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1½" · male thread

Inlet tube outer diameterØ48 mm
Inlet tube boreØ45.5 mm
Port seat depth30 mm
Connector length64 mm
Port spacing116 mm
Overall length🔒
Overall height236 mm
Port center height92 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ48 наружный / Φ45.5 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло
  • Комплектуется взрывозащищённой электромагнитной катушкой

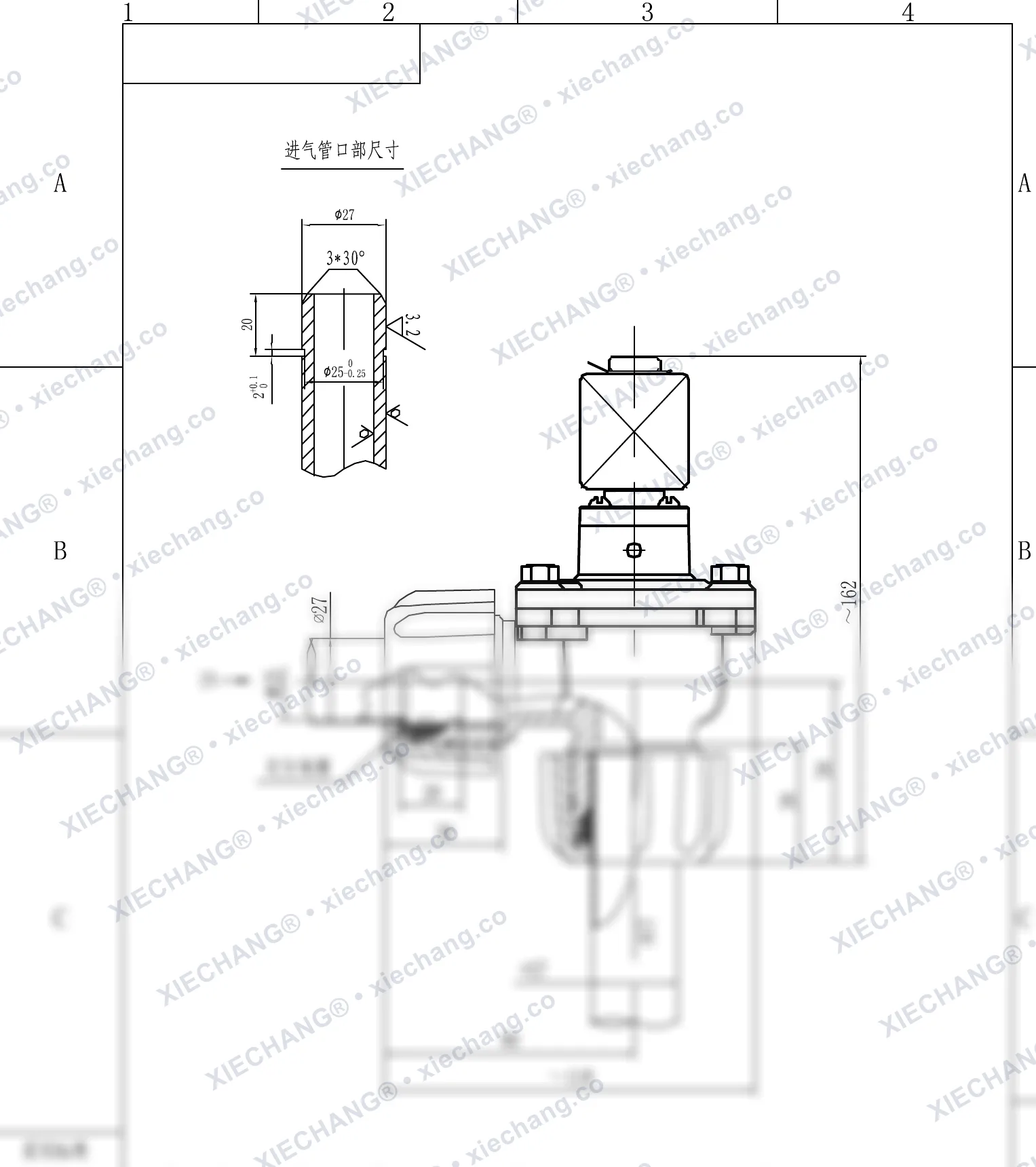

DCF-F-ZM-20 · 3/4" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-20

DCF-F-ZM-20 · 3/4" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

3/4" · male thread

Inlet tube outer diameterØ27 mm
Inlet tube boreØ25 mm
Port seat depth🔒
Connector length38 mm
Port spacing80 mm
Overall length118 mm
Overall height162 mm
Port center height58 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ27 наружный / Φ25 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло
  • Комплектуется взрывозащищённой электромагнитной катушкой

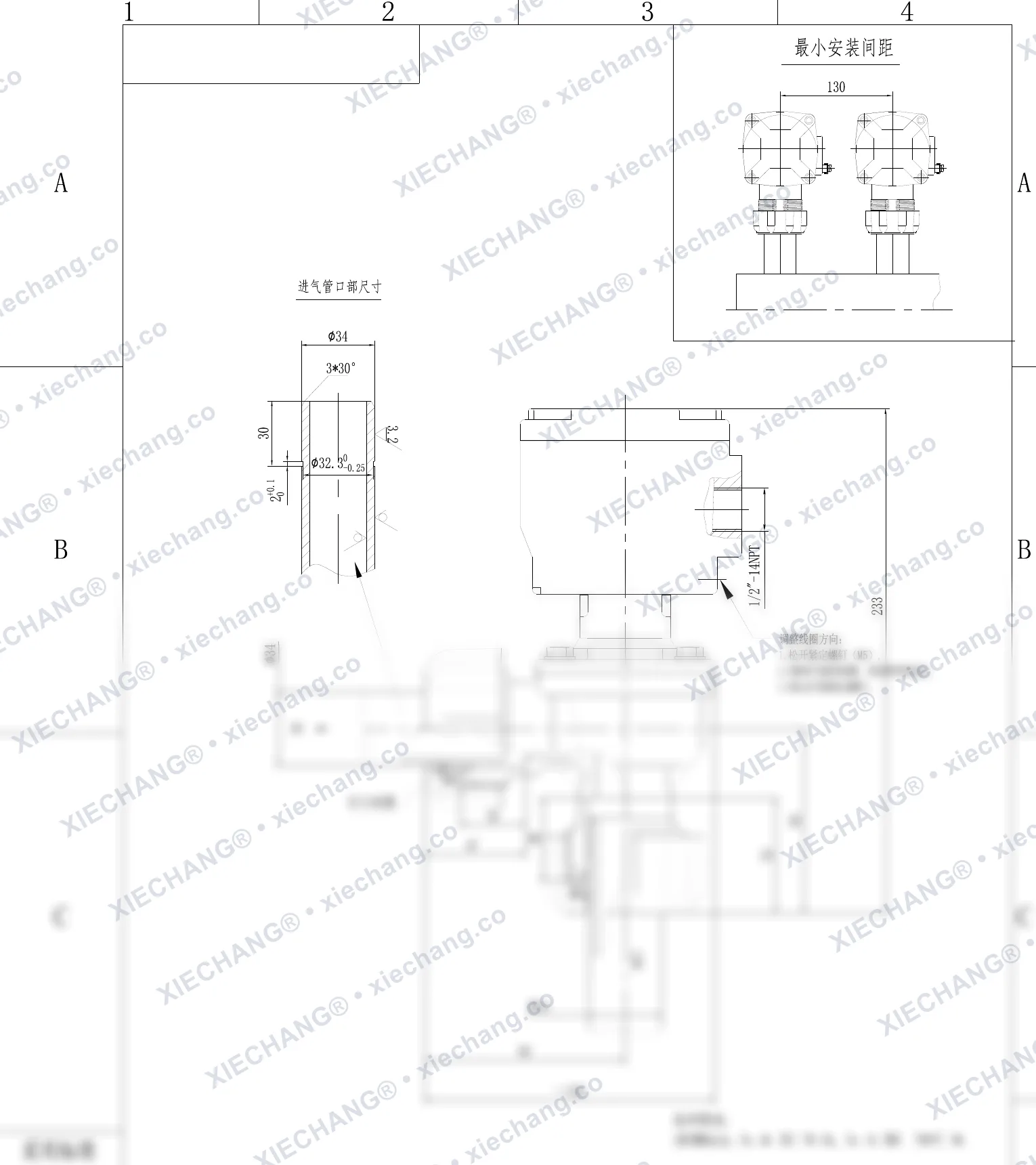

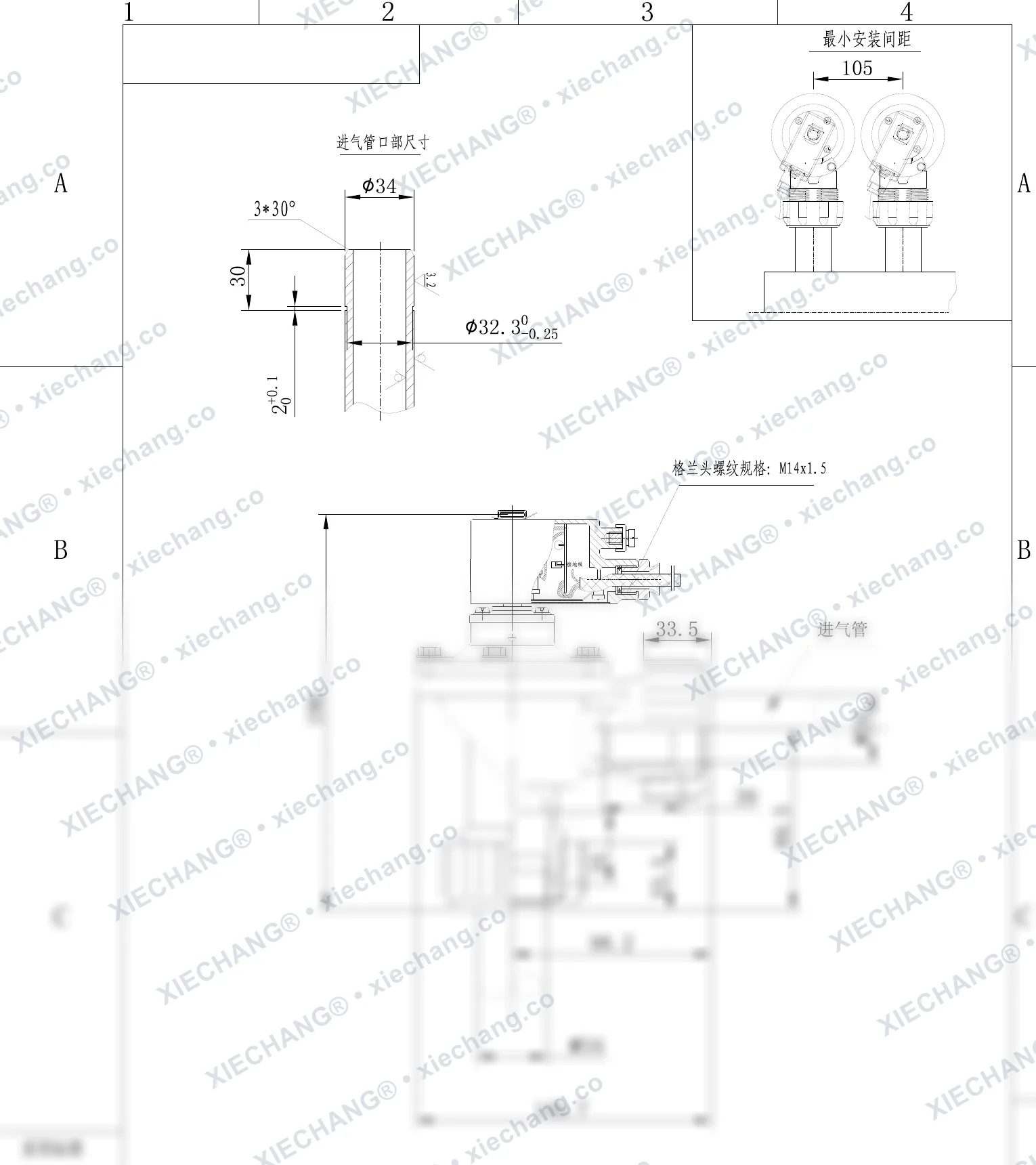

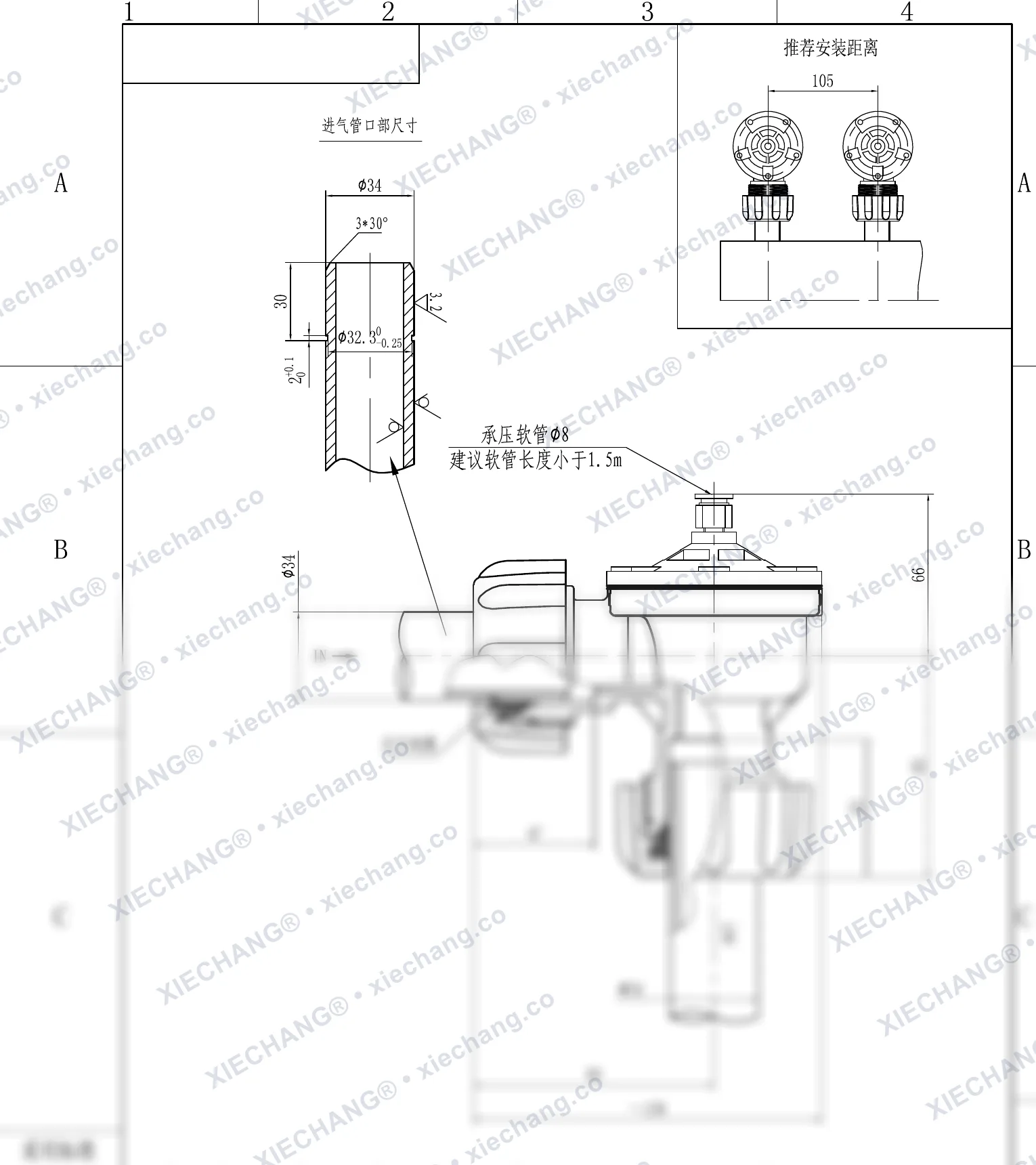

DCF-F-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-25

DCF-F-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1" · male thread

Inlet tube outer diameter🔒
Inlet tube boreØ32 mm
Port seat depth🔒
Connector length🔒
Port spacing93 mm
Overall length139 mm
Overall height192 mm
Port center height83 mm
Outlet height53 mm
Outlet pipe diameterØ34 mm

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ34 наружный / Φ32 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло
  • Комплектуется взрывозащищённой электромагнитной катушкой

Взрывонепроницаемый импульсный клапан Ex db

Взрывонепроницаемый импульсный клапан Ex db

23 чертежей

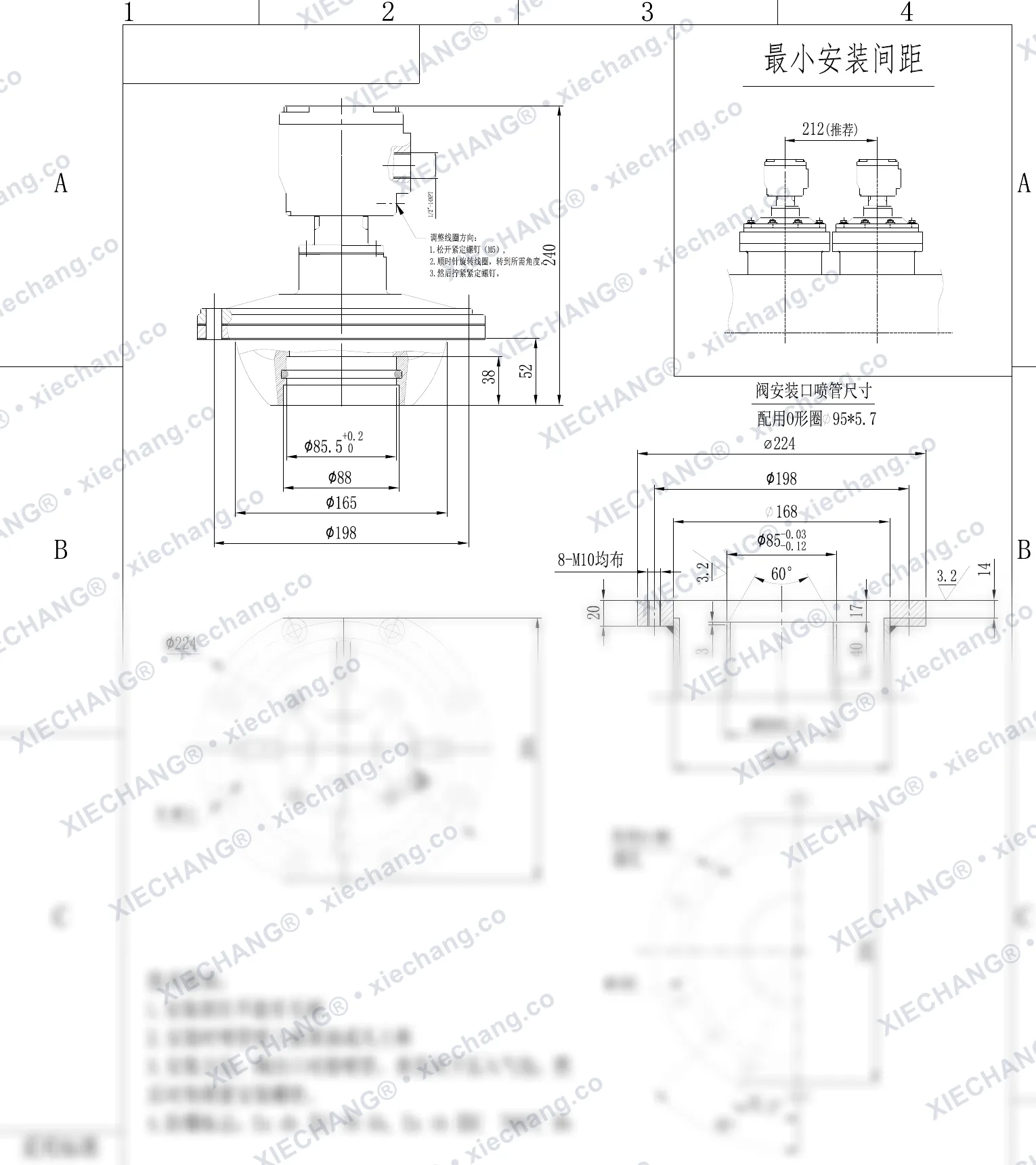

DMY-F2-II-80 · II-80 (примерно 3") · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-F2-II-80

DMY-F2-II-80 · II-80 (примерно 3") · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

II-80 (approx 3") · flange

Mounting spacing212 mm
Overall height240 mm
Seat height 138 mm
Seat height 252 mm
Seal boreØ85.5 mm
Inner step88 mm
Body flange165 mm
Outer flange198 mm
Bolt circle diameter🔒
Face width🔒
Spud flange185 mm
Nozzle outer224 mm
Nozzle flange198 mm
Nozzle step168 mm
Nozzle boreØ85 mm
Nozzle pipe89 mm
Nozzle pipe wall5.5 mm
Nozzle flange thk20 mm
Nozzle lip17 mm
Nozzle depth🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db

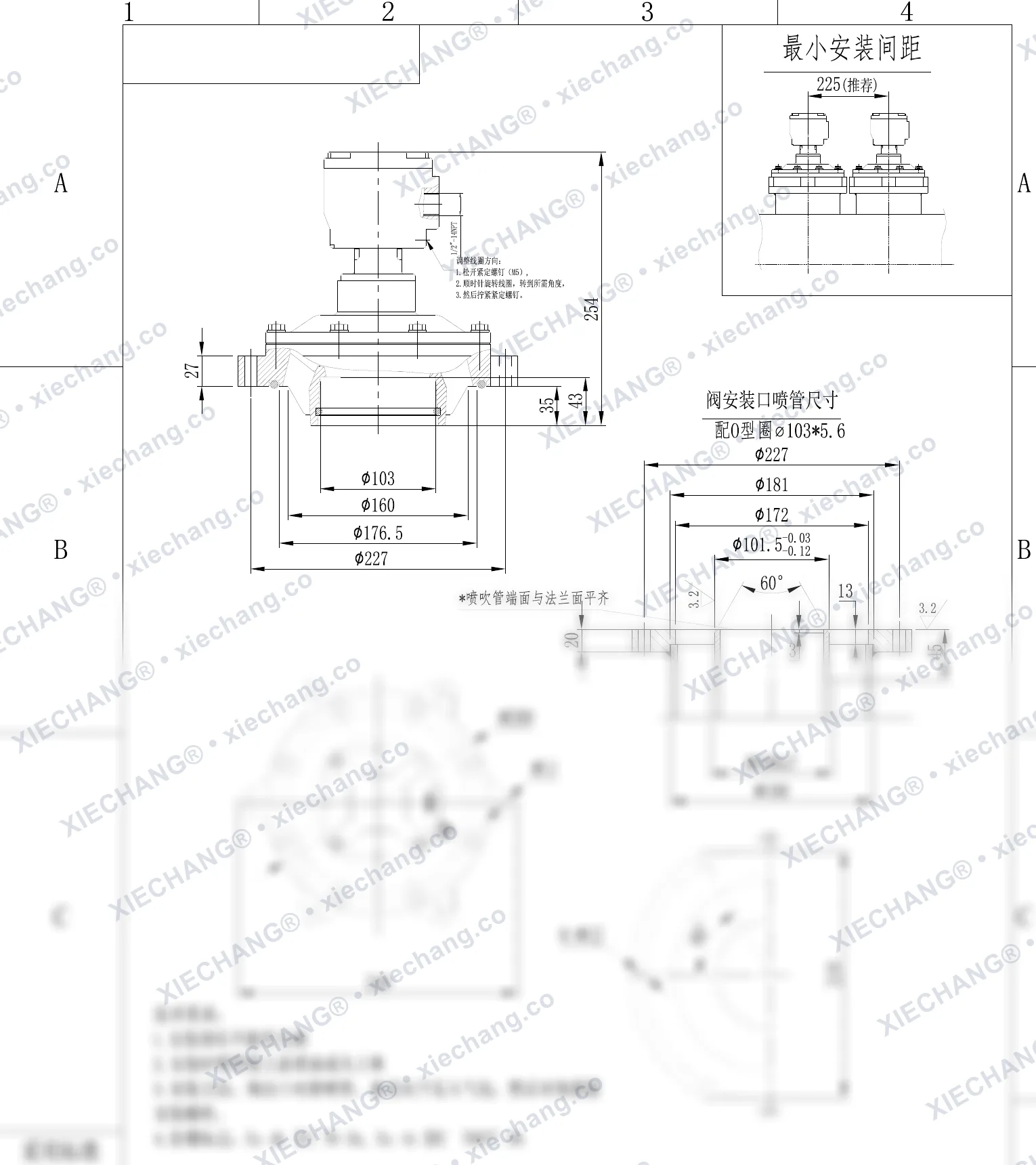

DCF-F2-Y-102S.B(специальное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-102S.B(special O-ring)

DCF-F2-Y-102S.B(специальное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3½" · flange

Mounting spacing225 mm
Overall height254 mm
Flange thickness🔒
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm
Body flange160 mm
Mid flange176.5 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length249 mm
Nozzle flange227 mm
Nozzle step 1181 mm
Nozzle step 2172 mm
Nozzle boreØ101.5 mm
Nozzle pipe108 mm
Nozzle pipe wall7 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db

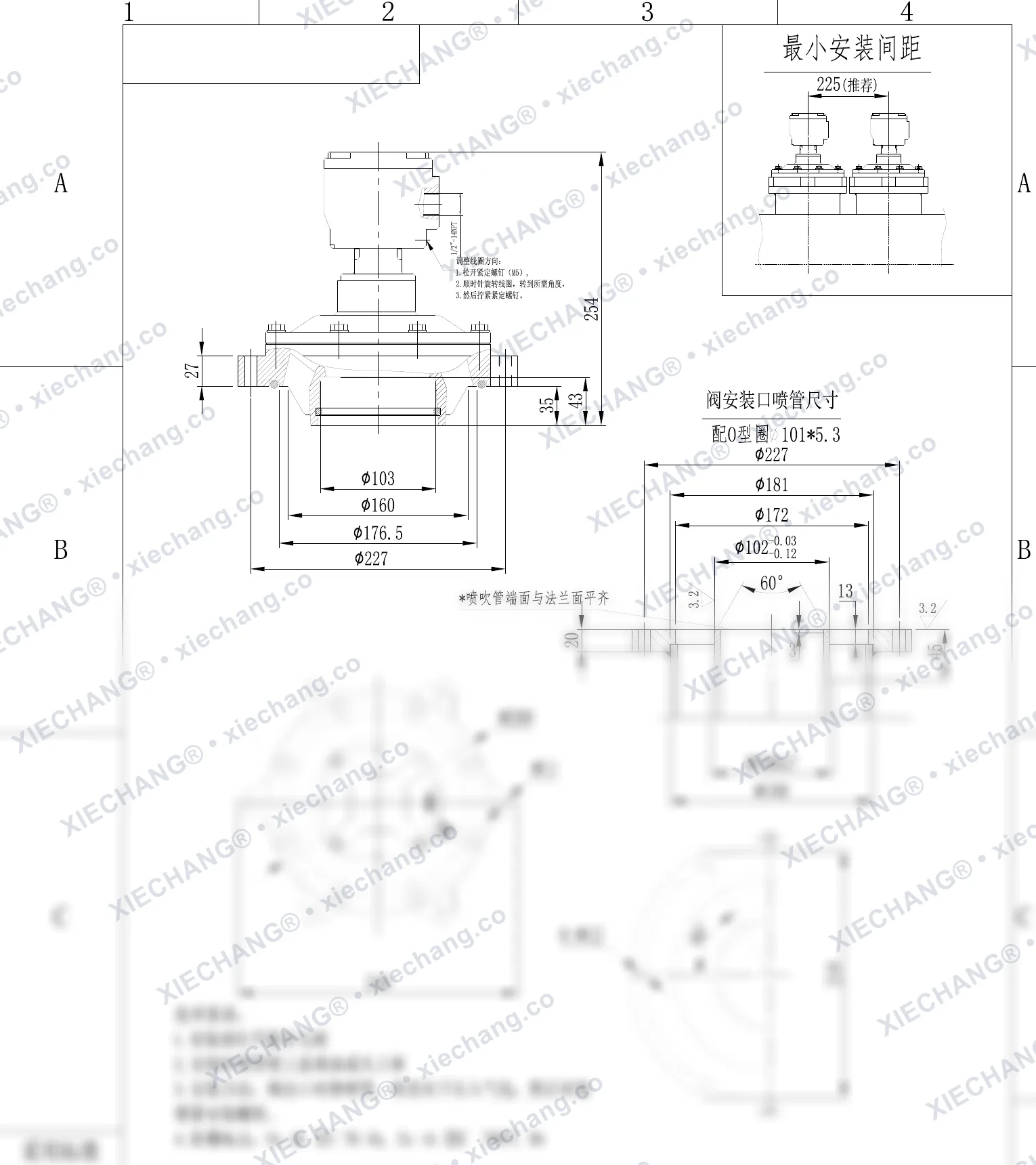

DCF-F2-Y-102S.B(стандартное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-102S.B(standard O-ring)

DCF-F2-Y-102S.B(стандартное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3½" · flange

Mounting spacing225 mm
Overall height254 mm
Flange thickness27 mm
Seat height 135 mm
Seat height 243 mm
Inner boreØ103 mm
Body flange160 mm
Mid flange176.5 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length🔒
Nozzle flange🔒
Nozzle step 1181 mm
Nozzle step 2172 mm
Nozzle boreØ102 mm
Nozzle pipe108 mm
Nozzle pipe wall7 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-102S · 4" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-102S

DCF-F2-Y-102S · 4" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

4" · flange

Mounting spacing225 mm
Overall height255 mm
Flange thickness27 mm
Lip6.5 mm
Seat height 135 mm
Seat height 240 mm
Inner boreØ114 mm
Body flange177 mm
Mid flange191 mm
Outer flange227 mm
Bolt circle diameterØ215 mm
Base length249 mm
Face width221 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step 1195 mm
Nozzle step 2180 mm
Nozzle bore🔒
Nozzle pipe🔒
Nozzle pipe wall🔒
Nozzle base194 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip15 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-25 · 1" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-25

DCF-F2-Y-25 · 1" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

1" · G1"

Overall height174 mm
Mounting spacing130 mm
Seat height 140 mm
Seat height 233 mm
Lip13 mm
Outlet boreØ35 mm
Body diameterØ66 mm
Bolt circle diameterØ96 mm
Spud opening40 mm
Seat boreØ31 mm
Seat pipe🔒
Seat pipe wall🔒
Seat depth🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на резьбы
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db

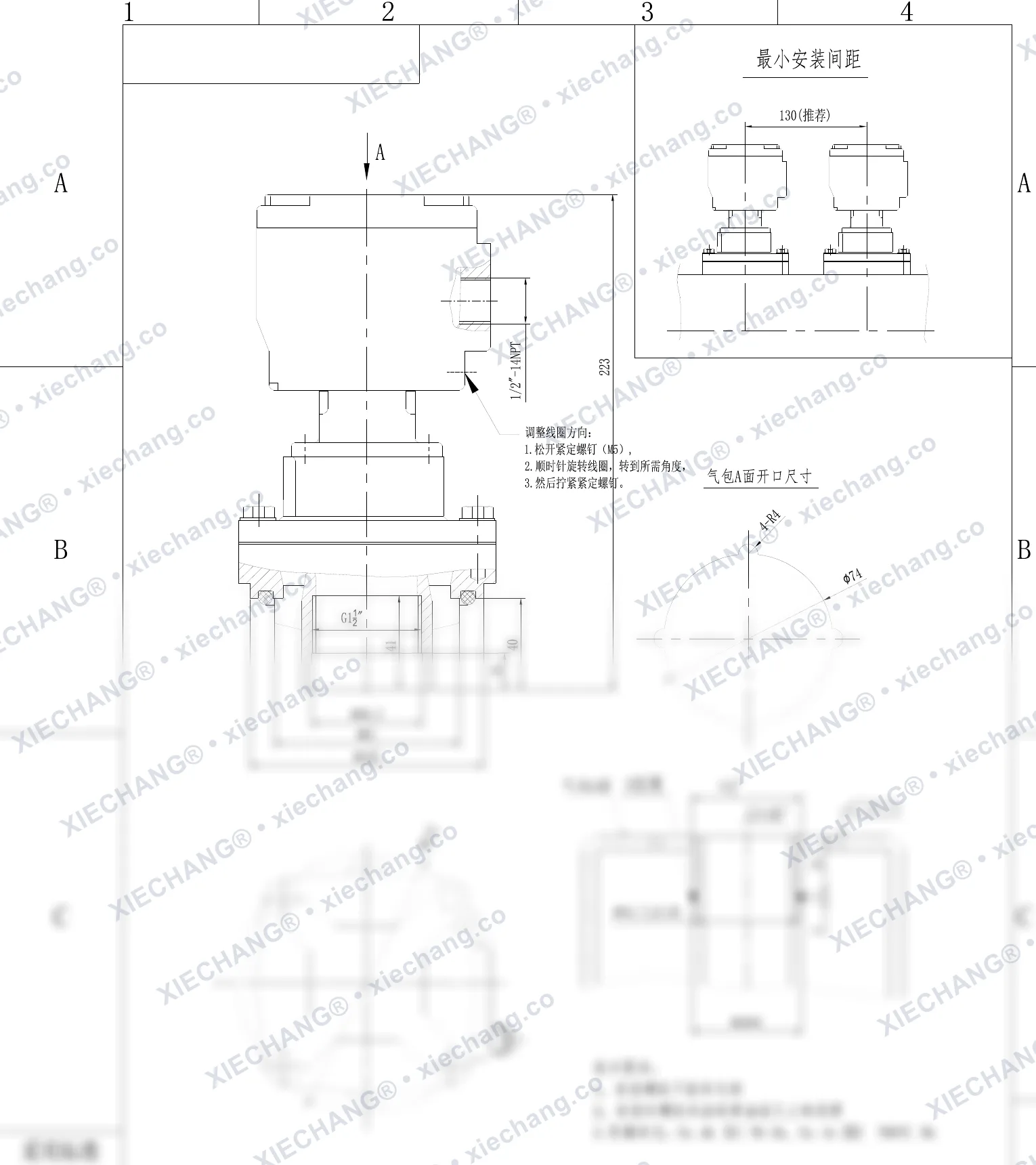

DCF-F2-Y-40S · 1½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-40S

DCF-F2-Y-40S · 1½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

1½" · G1½"

Overall height223 mm
Mounting spacing130 mm
Seat height 141 mm
Seat height 240 mm
Lip16 mm
Outlet boreØ48.5 mm
Body diameter🔒
Bolt circle diameter🔒
Face diameter🔒
Spud opening71 mm
Seat boreØ44.7 mm
Seat pipe48 mm
Seat pipe wall5 mm
Seat depth25 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на резьбы
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-50S · 2" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-50S

DCF-F2-Y-50S · 2" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

2" · flange

Mounting spacing185 mm
Overall height225 mm
Flange thickness25 mm
Lip7 mm
Seat height 130 mm
Seat height 241 mm
Inner boreØ60.5 mm
Body flange122 mm
Mid flange130 mm
Outer flange180 mm
Bolt circle diameterØ160 mm
Base length202 mm
Nozzle outer202 mm
Nozzle flange180 mm
Nozzle step🔒
Nozzle bore🔒
Nozzle pipe🔒
Nozzle pipe wall5 mm
Nozzle base127 mm
Nozzle height180 mm
Nozzle flange thk20 mm
Nozzle lip14 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db

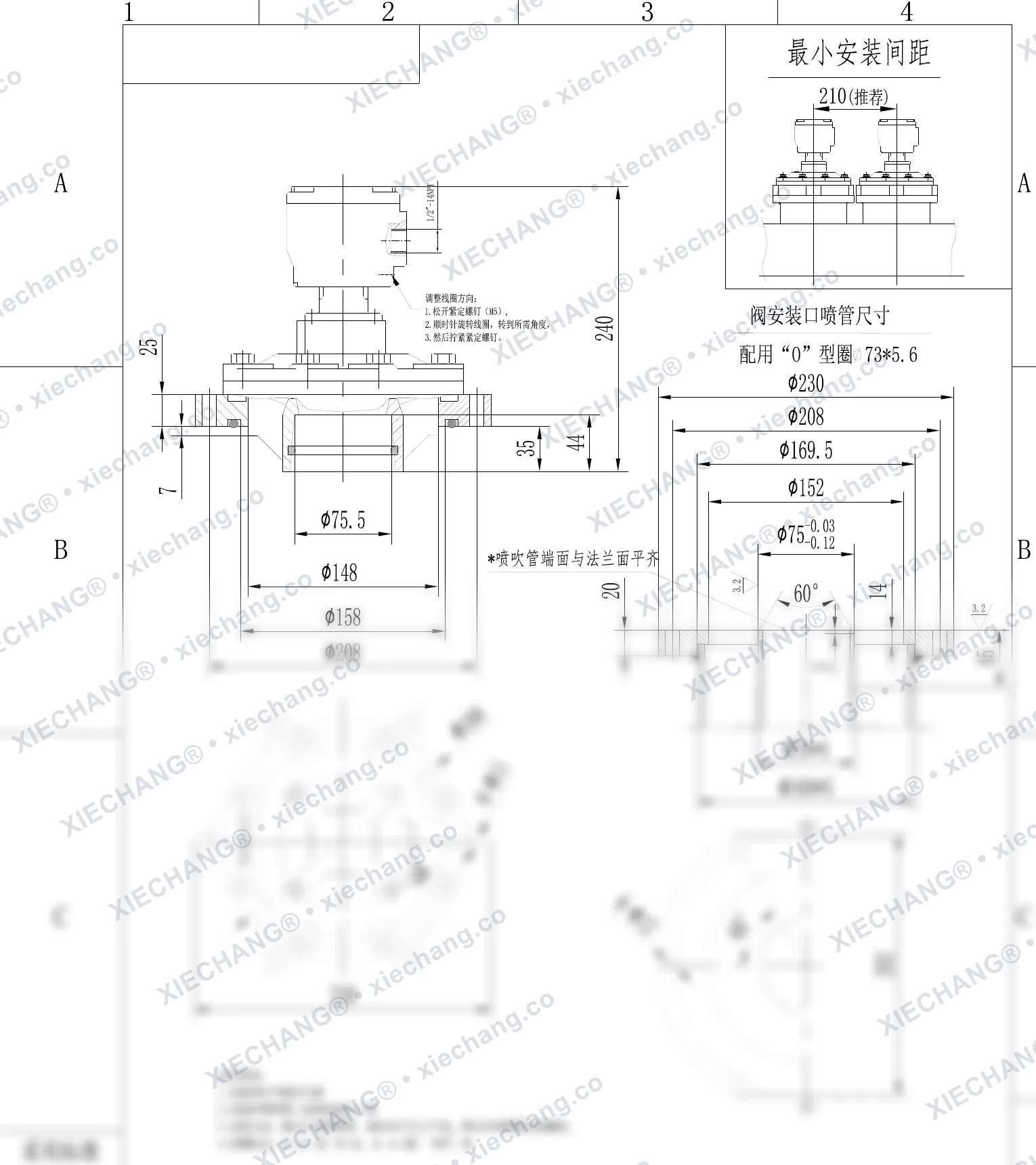

DCF-F2-Y-62S · 2½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-62S

DCF-F2-Y-62S · 2½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

2½" · flange

Mounting spacing🔒
Overall height240 mm
Flange thickness🔒
Lip🔒
Seat height 135 mm
Seat height 244 mm
Inner boreØ75.5 mm
Body flange148 mm
Mid flange158 mm
Outer flange208 mm
Bolt circle diameterØ188 mm
Base length230 mm
Nozzle outer230 mm
Nozzle flange208 mm
Nozzle step 1169.5 mm
Nozzle step 2152 mm
Nozzle boreØ75 mm
Nozzle pipe76 mm
Nozzle pipe wall4 mm
Nozzle base168 mm
Nozzle height202 mm
Nozzle flange thk20 mm
Nozzle lip14 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-76S(special O-ring)

DCF-F2-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness🔒
Seat height 135 mm
Seat height 243 mm
Inner boreØ89.5 mm
Body flange160 mm
Mid flange174.6 mm
Outer flange227 mm
Bolt circle diameterØ200 mm
Base length249 mm
Nozzle outer249 mm
Nozzle flange227 mm
Nozzle step 1181 mm
Nozzle step 2164 mm
Nozzle boreØ88 mm
Nozzle pipe89 mm
Nozzle pipe wall4.5 mm
Nozzle base180 mm
Nozzle height219 mm
Nozzle flange thk20 mm
Nozzle lip11 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже смажьте стенку насадка консистентной смазкой или вазелином
  • Монтаж: совместите выход клапана с насадком, вертикально вдавите его в ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80C Db
DCF-F2-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-76S(standard O-ring)

DCF-F2-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Overall height254 mm
Inlet flange height27 mm
Neck height35 mm
Flange thickness43 mm
Neck diameterØ89.5 mm
Body diameter🔒
Mid flange diameterØ174.6 mm
Flange diameterØ227 mm
Bolt circle diameterØ200 mm
Base width249 mm
Base height219 mm
Mounting spacing225 mm
Nozzle outer diameterØ249 mm
Nozzle flange diameterØ227 mm
Nozzle step 1181 mm
Nozzle step 2164 mm
Nozzle boreØ89 mm
Nozzle pipe outer diameterØ180 mm
Nozzle pipe wallΦ89×4.5
O ringΦ87×5.6
Bolt holes flange🔒
Bolt holes base🔒

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Монтаж: совместите выход клапана с продувочной трубой, вертикально вдавите на ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

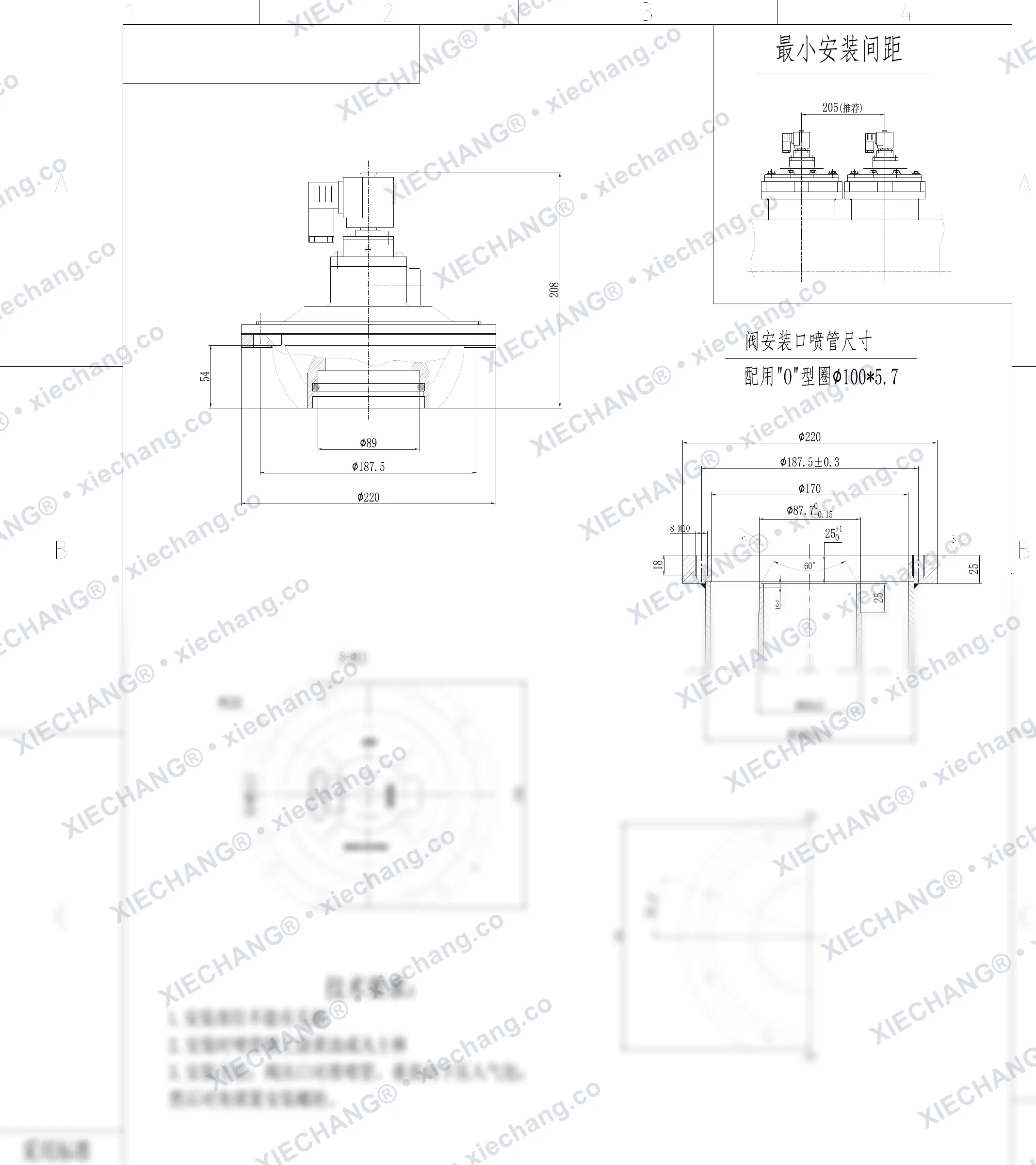

DCF-F2-YA-76S · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-YA-76S

DCF-F2-YA-76S · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Neck diameterØ89 mm
Mid diameterØ187.5 mm
Flange diameterØ220 mm
Bolt circle diameterØ220 mm
Base height🔒
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1187.5 mm
Nozzle step 2170 mm
Nozzle seat87.7 mm
Nozzle pipe wallΦ89×4.5
Nozzle flange pipeΦ180×4.5
O ringΦ100×5.7
Bolt holes8-Φ11

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Монтаж: совместите выход клапана с продувочной трубой, вертикально вдавите на ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-YQ-76S(standard O-ring)

DCF-F2-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness🔒
Neck diameterØ94 mm
Body diameterØ158 mm
Flange diameterØ182 mm
Bolt circle diameterØ200 mm
Base width188 mm
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1182 mm
Nozzle step 2164 mm
Nozzle boreØ89 mm
Nozzle pipe wallΦ89×4.5
Nozzle pipe outer diameterØ168 mm
Nozzle seat height35 mm
O ringΦ87×5.6
Bolt holes8-M8

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Монтаж: совместите выход клапана с продувочной трубой, вертикально вдавите на ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

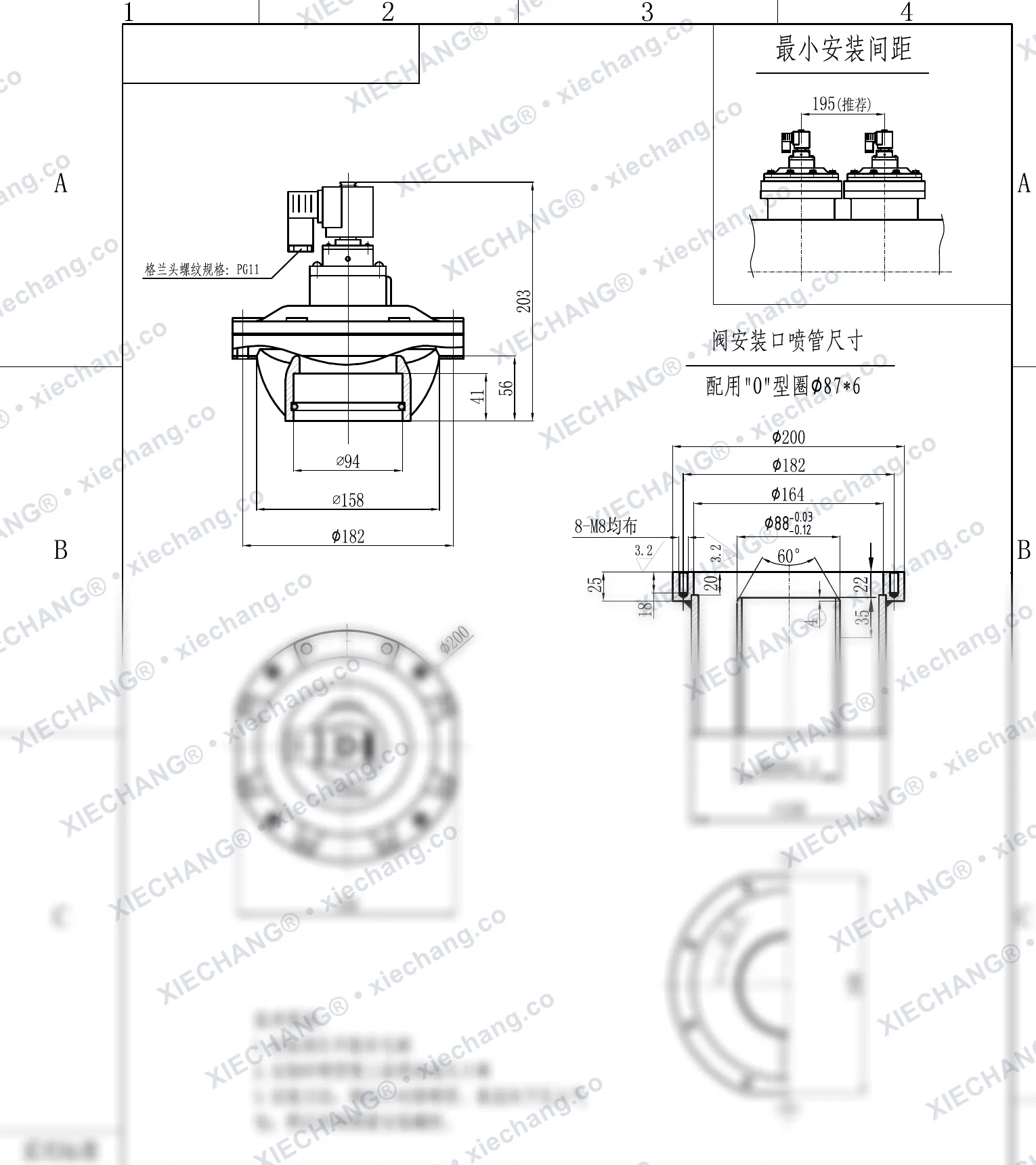

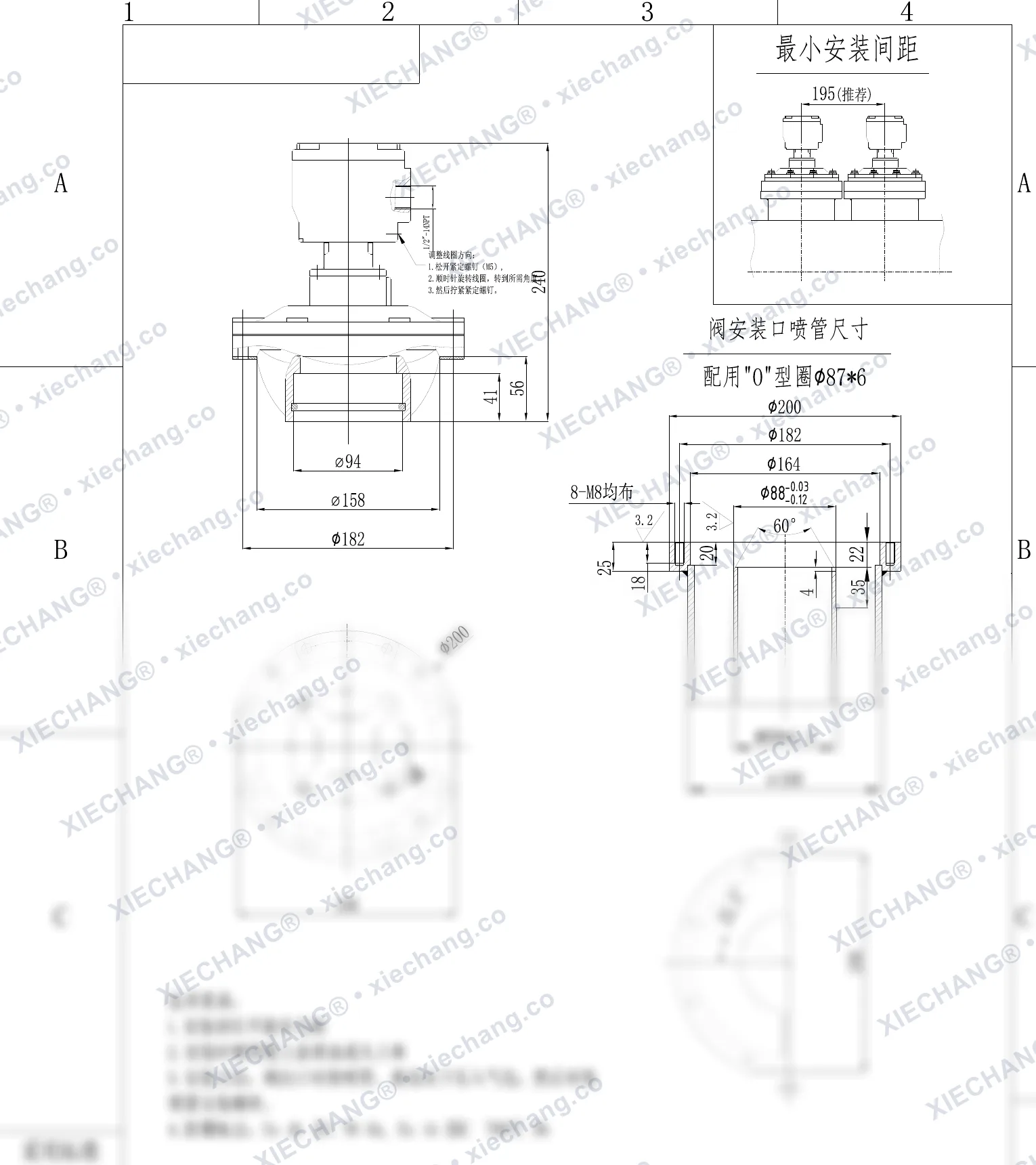

DCF-F2-YQ-76S(специальное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-YQ-76S(special O-ring)

DCF-F2-YQ-76S(специальное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness56 mm
Neck diameterØ94 mm
Body diameterØ158 mm
Flange diameterØ182 mm
Bolt circle diameterØ200 mm
Base width🔒
Mounting spacing🔒
Nozzle outer diameter🔒
Nozzle step 1182 mm
Nozzle step 2164 mm
Nozzle seat88 mm
Nozzle pipe wallΦ89×4.5
Nozzle pipe outer diameterØ168 mm
Nozzle seat height35 mm
O ringΦ87×6
Bolt holes8-M8

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Монтаж: совместите выход клапана с продувочной трубой, вертикально вдавите на ресивер, затем затяните монтажные болты крест-накрест
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

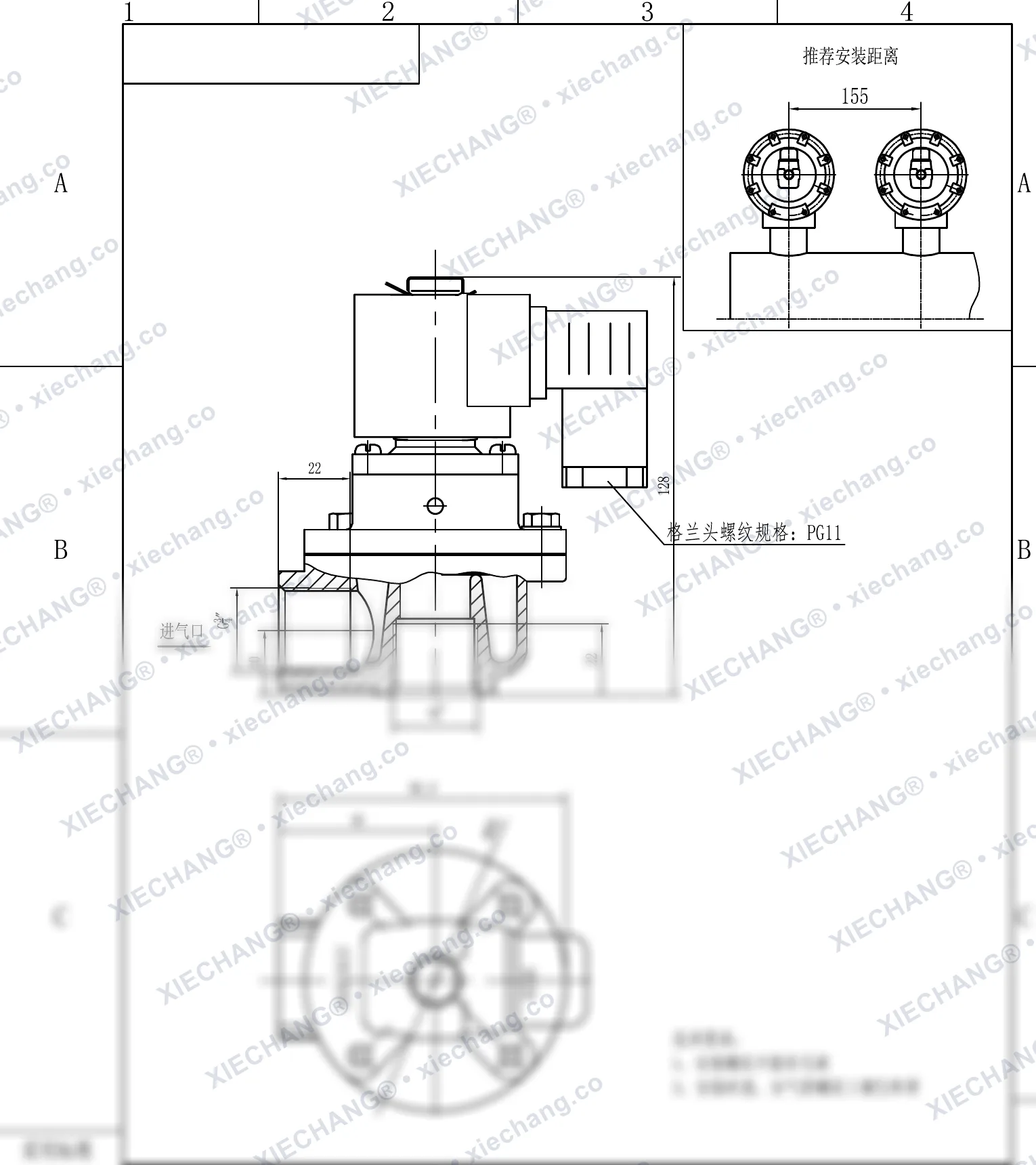

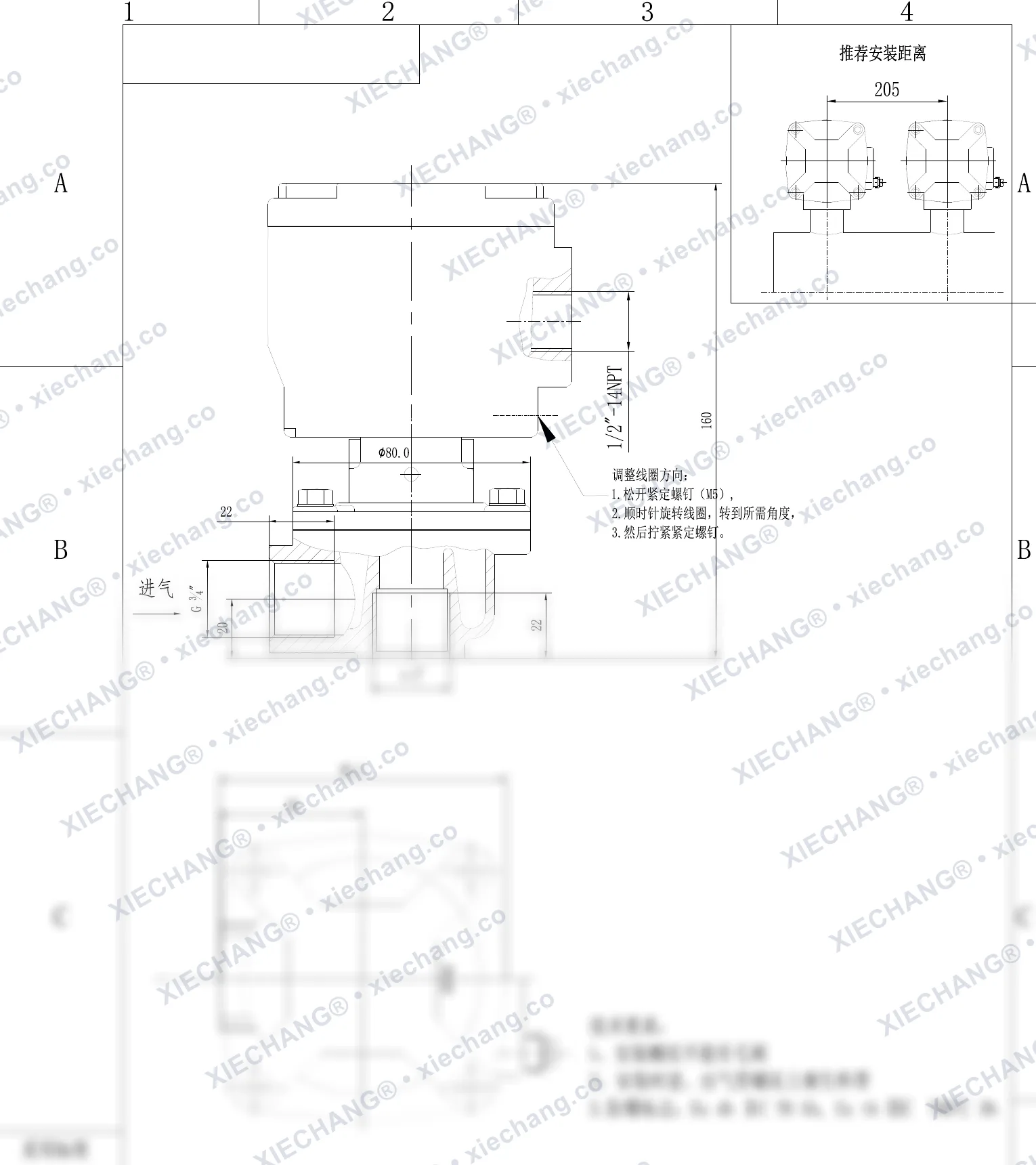

DCF-F2-Z-20 · ¾" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-20

DCF-F2-Z-20 · ¾" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

¾" · G¾"

Overall height160 mm
Diaphragm cover diameterØ80 mm
Inlet height20 mm
Inlet face height22 mm
Outlet height🔒
Base width🔒
Bolt spacing🔒
Coil conduit1/2"-14NPT

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-25 · 1" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-25

DCF-F2-Z-25 · 1" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1" · G1"

Overall height171 mm
Inlet height24 mm
Inlet face height27 mm
Outlet height27 mm
Base length🔒
Bolt spacing65 mm
Bolt hole diameter🔒
Coil conduit🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

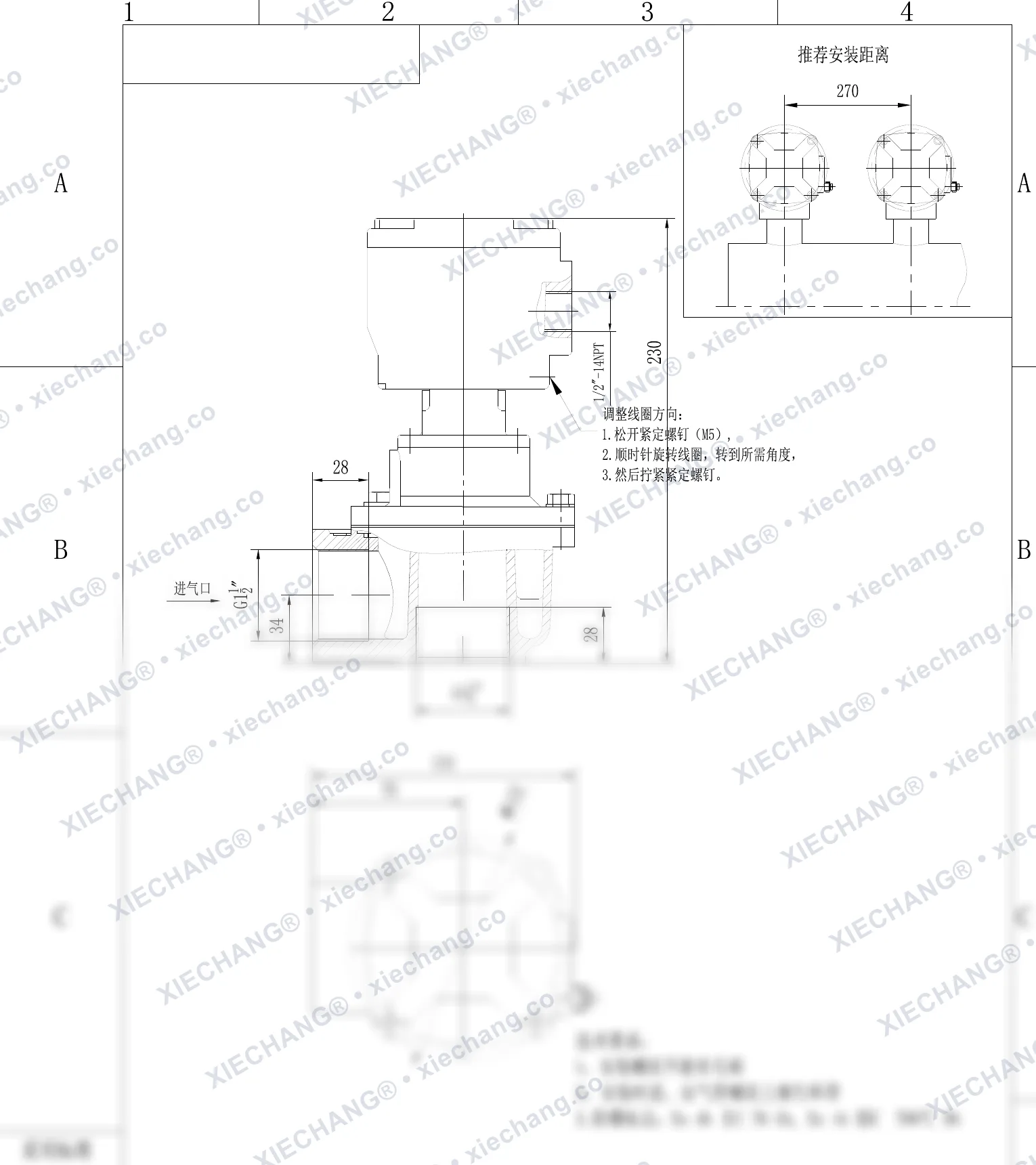

DCF-F2-Z-40S · 1½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-40S

DCF-F2-Z-40S · 1½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1½" · G1½"

Overall height230 mm
Inlet height🔒
Inlet face height🔒
Outlet height🔒
Base length131 mm
Bolt spacing75 mm
Cover diameterØ112 mm
Coil conduit1/2"-14NPT

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-50S · 2" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-50S

DCF-F2-Z-50S · 2" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2" · G2"

Overall height241 mm
Inlet height🔒
Inlet face height🔒
Outlet height🔒
Base length180 mm
Bolt spacing100 mm
Cover diameterØ160 mm
Coil conduit1/2"-14NPT

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-Z-62S · 2½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-62S

DCF-F2-Z-62S · 2½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2½" · G2½"

Overall height264 mm
Inlet height49 mm
Inlet face height37 mm
Outlet height37 mm
Base length🔒
Bolt spacing🔒
Cover diameter🔒
Coil conduit1/2"-14NPT

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

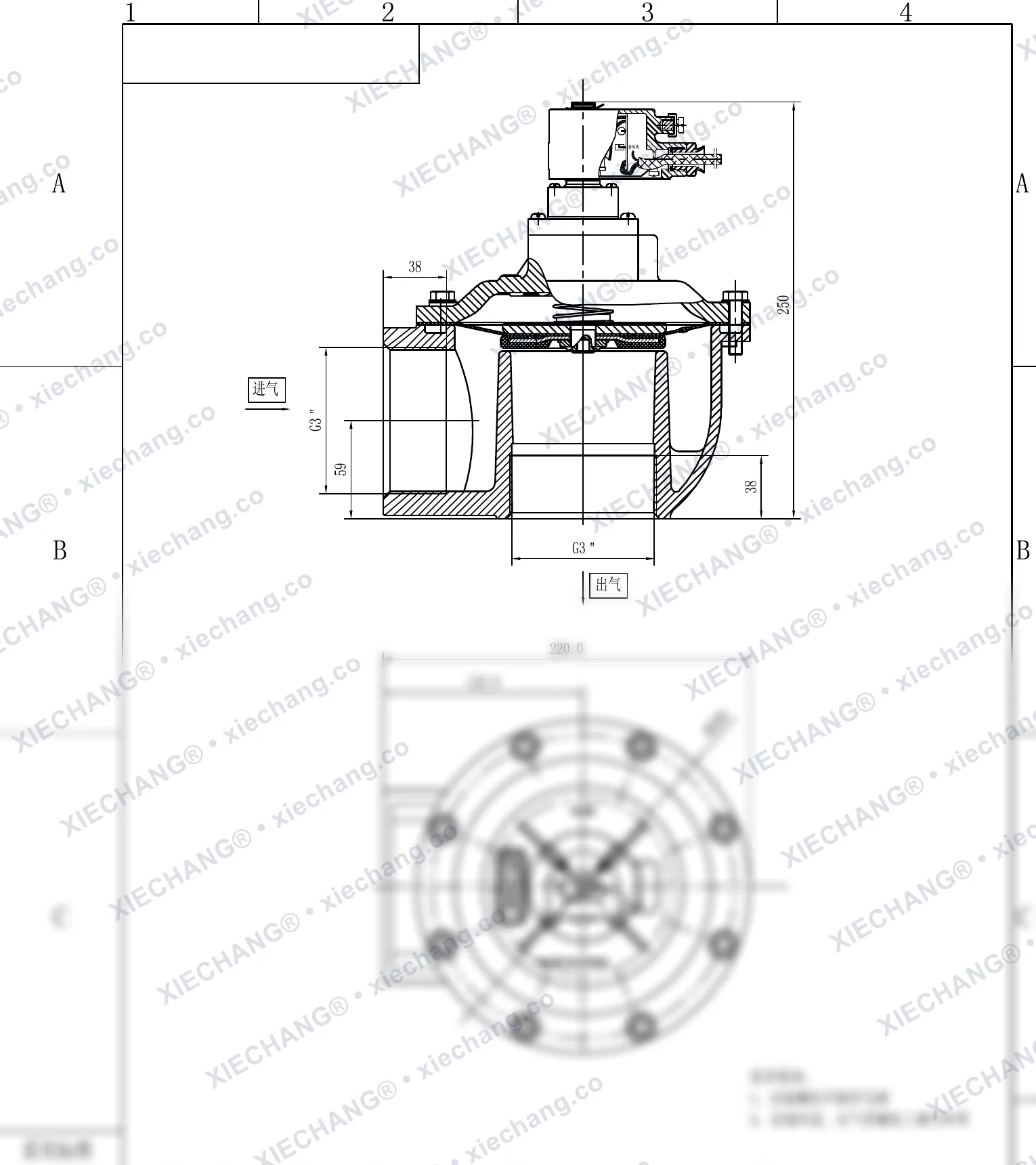

DCF-F2-Z-76S · 3" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-76S

DCF-F2-Z-76S · 3" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

3" · G3"

Overall height🔒
Inlet height🔒
Inlet face height38 mm
Outlet height🔒
Base length220 mm
Bolt spacing120 mm
Cover diameterØ200 mm
Coil conduit1/2"-14NPT

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков
  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-ZM-20 · ¾" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-20

DCF-F2-ZM-20 · ¾" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

¾" · coupling, pipe OD Φ27

Overall height198 mm
Inlet pipe outer diameterØ27 mm
Inlet pipe seat25 mm
Inlet pipe boreØ20 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ27 mm
Port spacing26 mm
Outlet center height25 mm
Seat height38 mm
Body height58 mm
Outlet offset🔒
Base length🔒
Inlet projection80 mm
Mounting spacing120 mm
Coil conduit🔒

🔒 Получить скрытые размеры по запросу

DCF-F2-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-25

DCF-F2-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

1" · coupling, pipe OD Φ34

Overall height233 mm
Inlet pipe outer diameterØ34 mm
Inlet pipe seat32.5 mm
Inlet pipe boreØ30 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ34 mm
Port spacing32 mm
Seat offset47 mm
Seat height38 mm
Body height53 mm
Outlet height83 mm
Base length139 mm
Inlet projection🔒
Mounting spacing🔒
Coil conduit🔒

🔒 Получить скрытые размеры по запросу

  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
DCF-F2-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-40S

DCF-F2-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

1½" · coupling, pipe OD Φ48

Overall height284 mm
Inlet pipe outer diameterØ48 mm
Inlet pipe seat45.5 mm
Inlet pipe boreØ30 mm
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ48 mm
Port spacing52 mm
Seat offset64 mm
Seat height42 mm
Body height55 mm
Outlet height92 mm
Base length170 mm
Inlet projection🔒
Mounting spacing🔒
Coil conduit🔒

🔒 Получить скрытые размеры по запросу

  • Маркировка взрывозащиты: Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

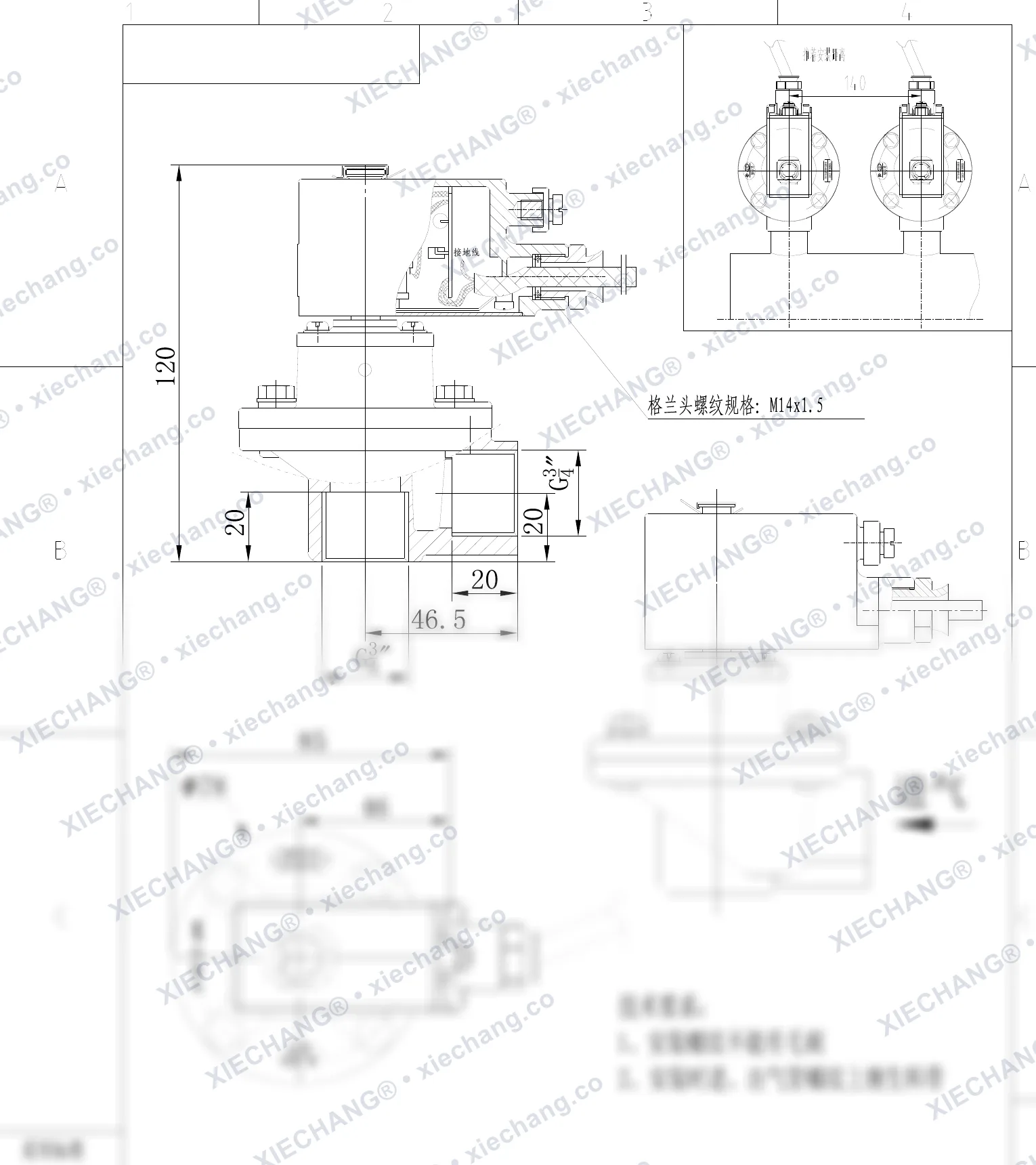

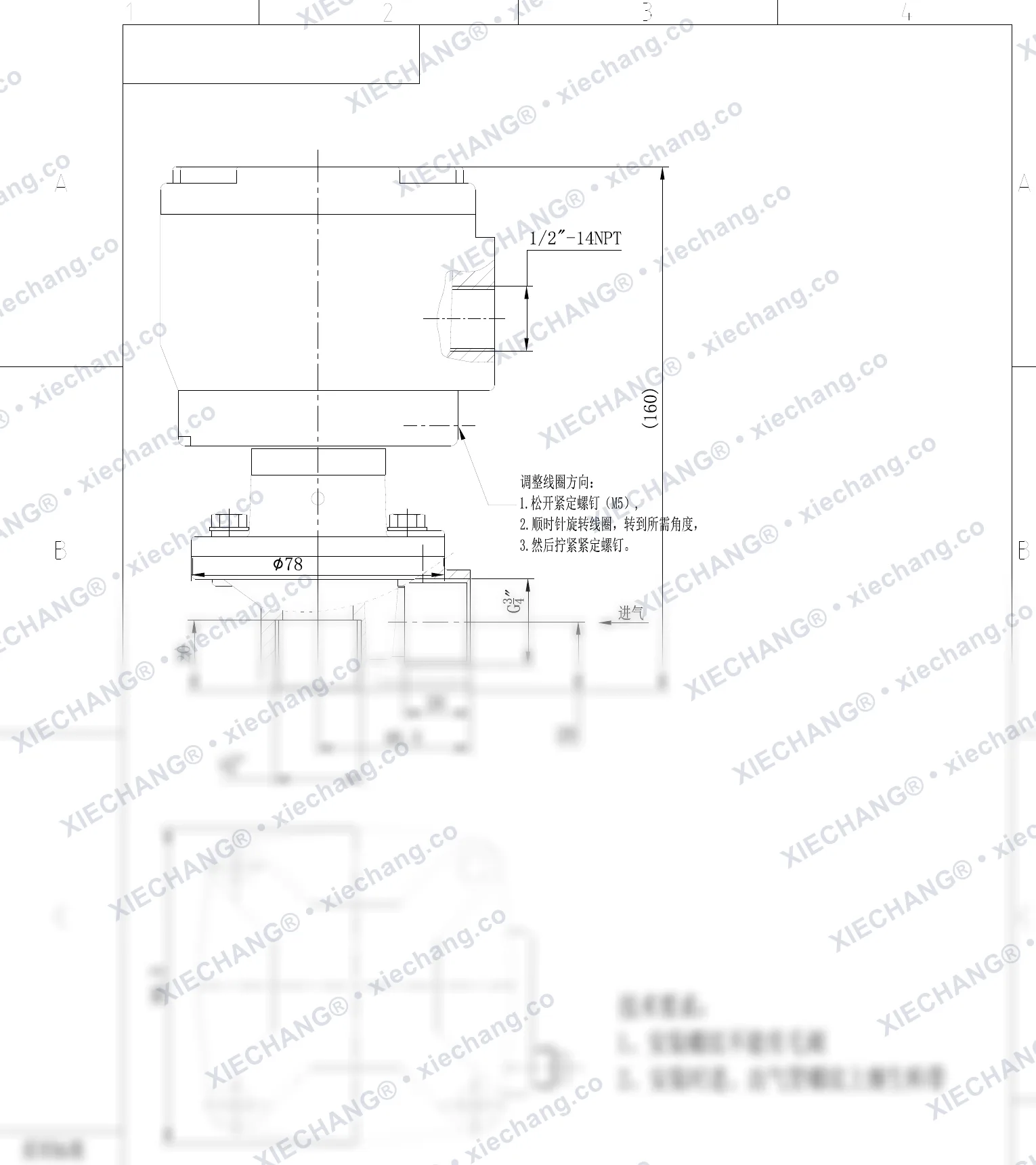

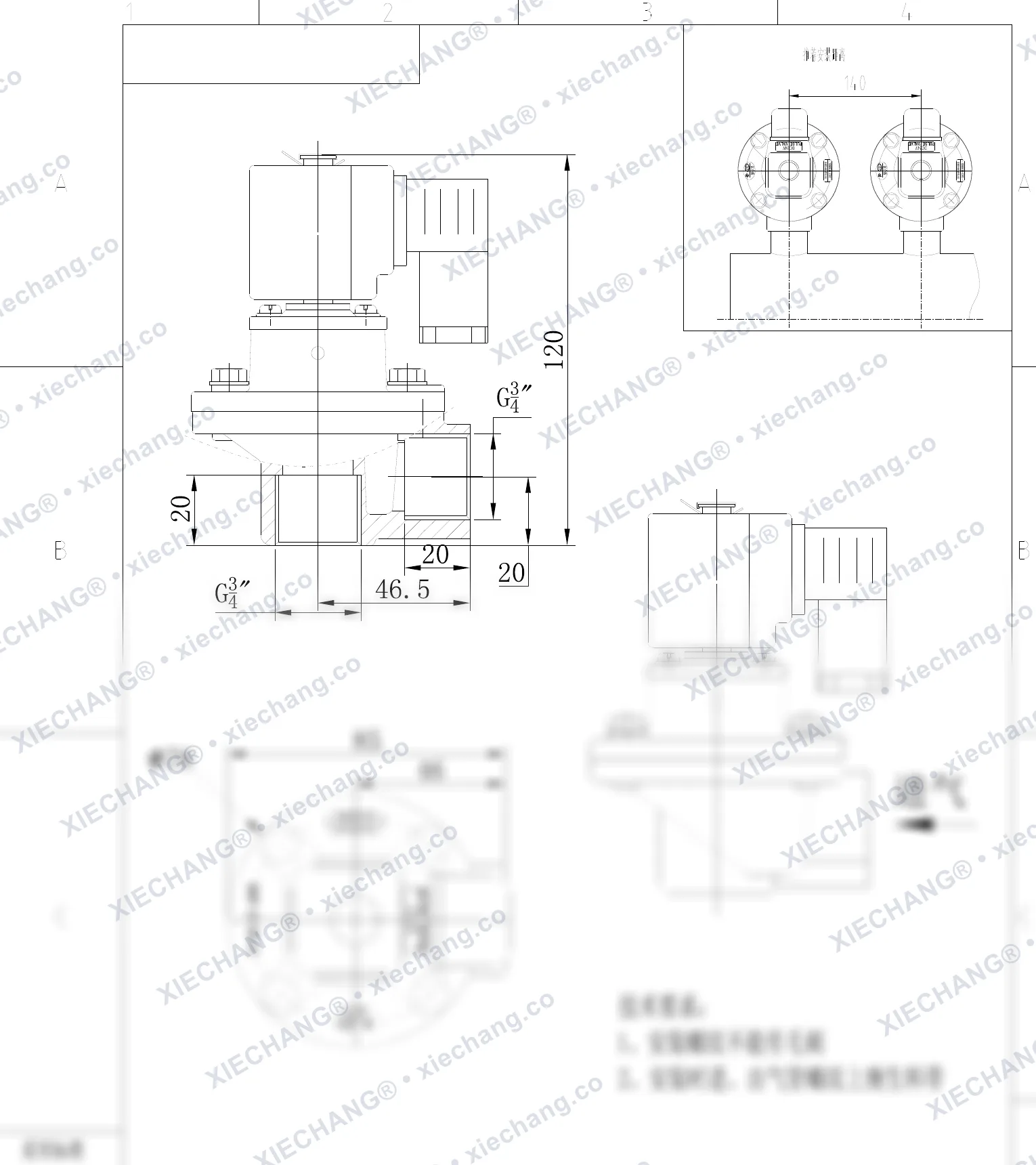

DCF-F2-Z-20-C(304) · ¾" · угловой импульсный клапан из нержавеющей стали — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Z-20-C(304)

DCF-F2-Z-20-C(304) · ¾" · угловой импульсный клапан из нержавеющей стали — Монтажный чертёж

¾" · G¾" · 304 stainless steel

Overall height160 mm
Diaphragm cover diameterØ78 mm
Inlet height20 mm
Inlet offset20 mm
Base length🔒
Base width🔒
Coil conduit🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного и выходного патрубков

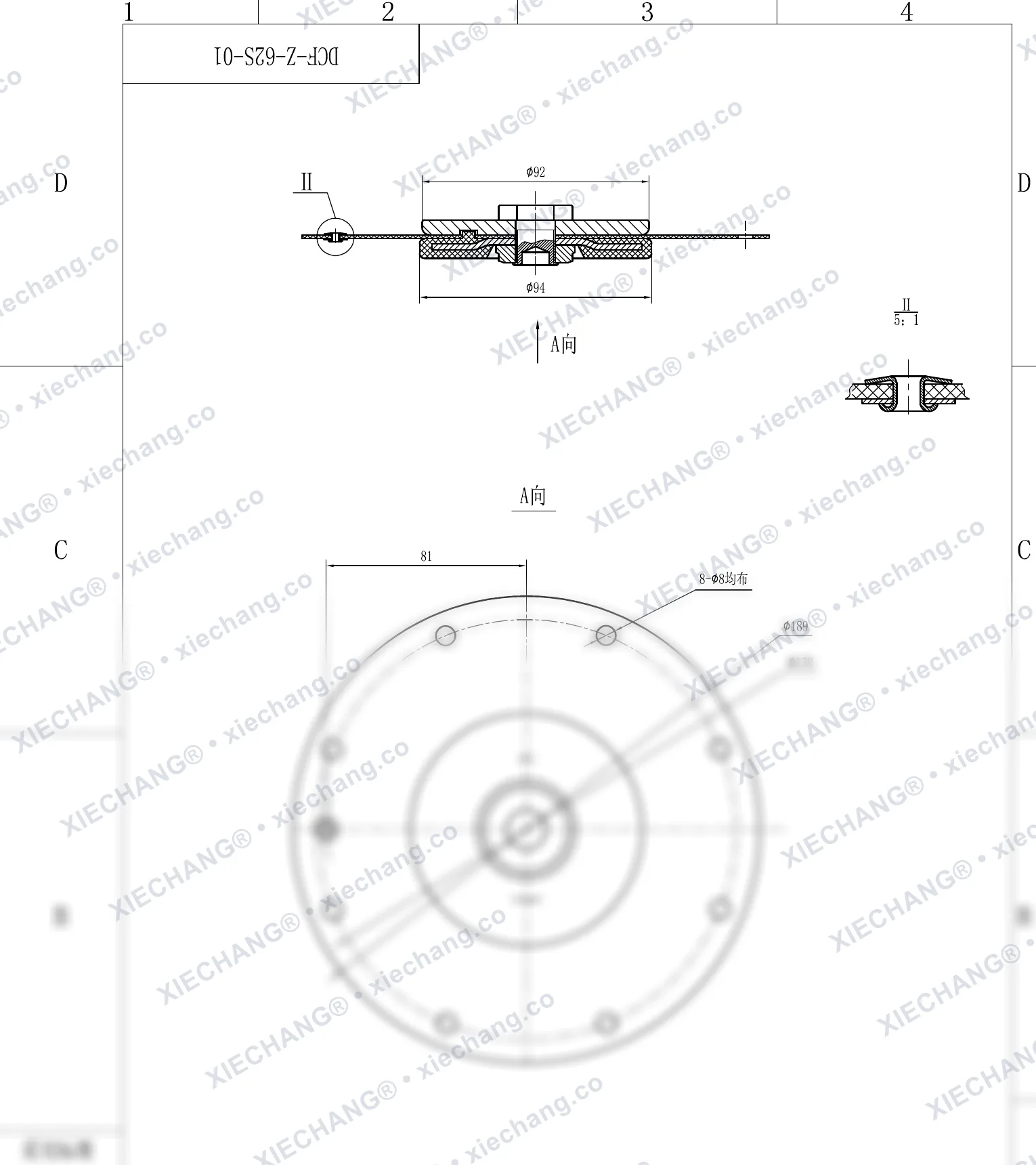

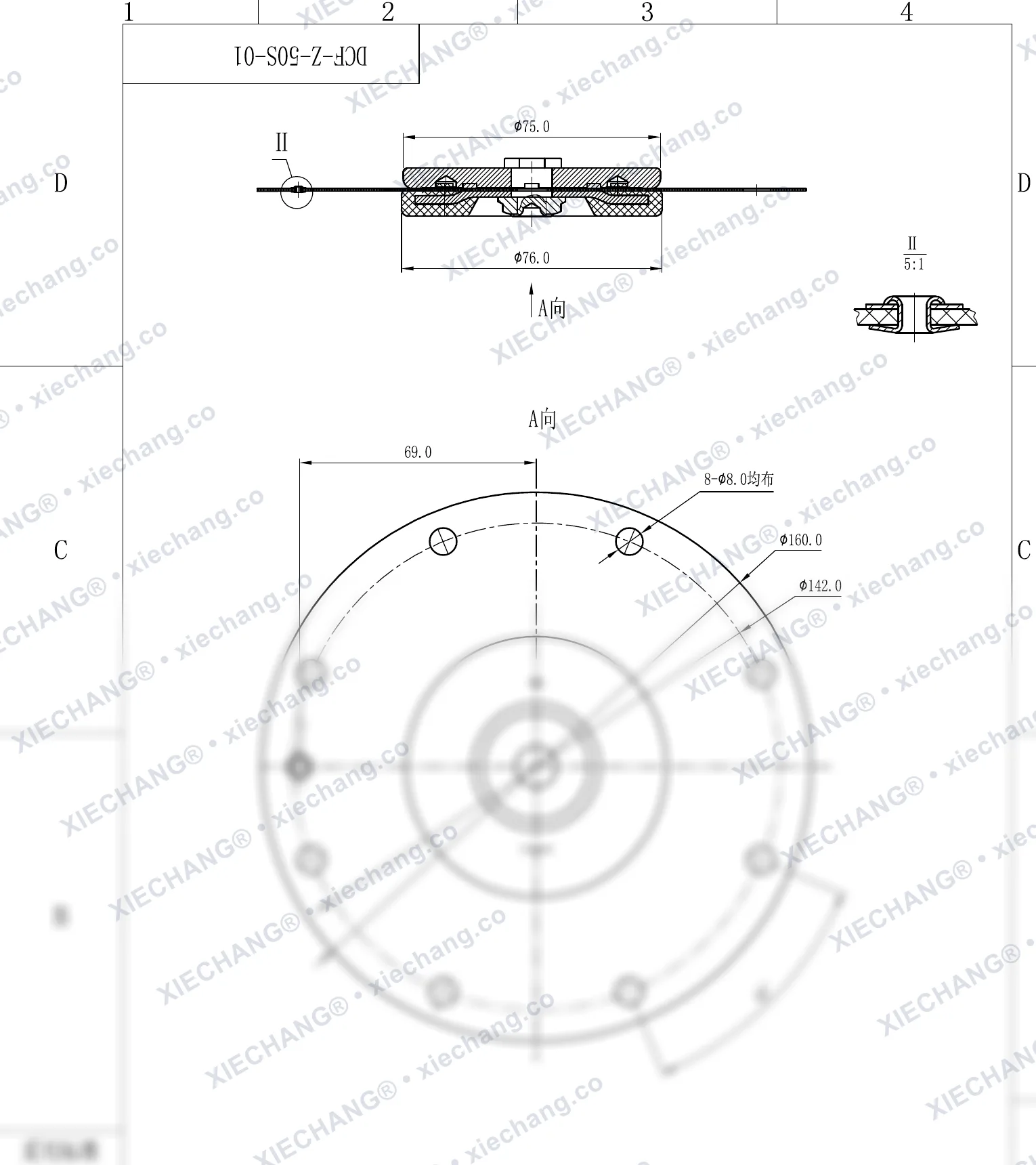

Высокоэффективные ремкомплекты мембран для импульсных клапанов Xiechang®

Высокоэффективные ремкомплекты мембран для импульсных клапанов Xiechang®

24 чертежей

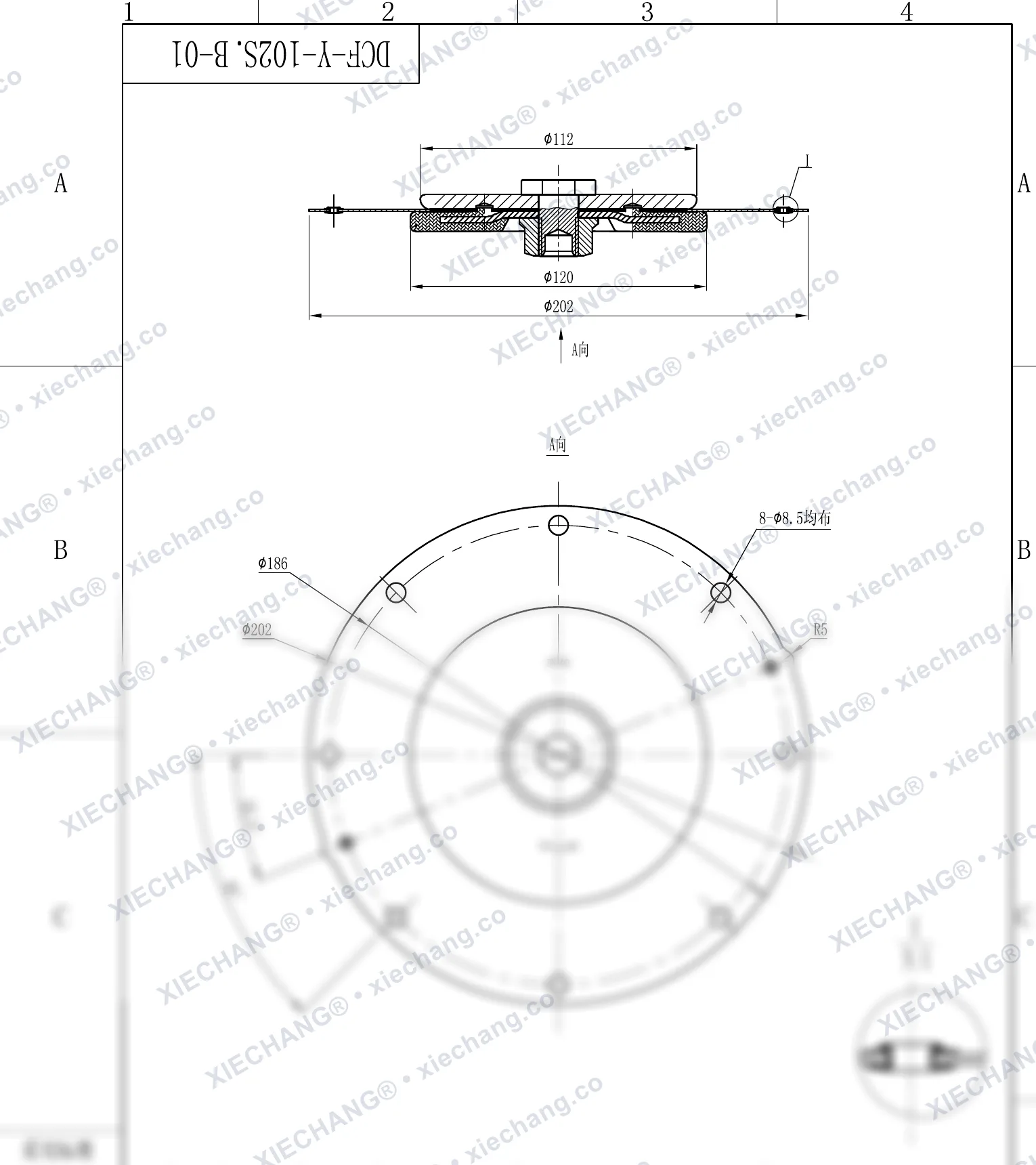

DCF-Y-102S (предположительно) — Сборочный чертёж

DCF-Y-102S (assumed)

DCF-Y-102S (предположительно) — Сборочный чертёж

DCF-Z-25-01-OLD · DN25 — Сборочный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-25-01-OLD

DCF-Z-25-01-OLD · DN25 — Сборочный чертёж

DN25 · rubber diaphragm with backing plate, gasket and hollow rivets

Outer diameterØ77 mm
Bolt circle diameterØ74 mm
Bore diameterØ46 mm
Center hole diameterØ16 mm
Small hole diameterØ3 mm
Lobe radius46.5 mm
Section thickness🔒
Hole count🔒
Hole diameterØ6.2 mm
Corner radius large8 mm
Corner radius small🔒

🔒 Получить скрытые размеры по запросу

  • Опорная пластина, резиновая опорная пластина, прокладка и мембрана соединяются заклёпками; герметичность должна быть гарантирована
  • Сопрягаемые поверхности малых пустотелых заклёпок, прокладки и мембраны должны быть чистыми — это гарантирует герметичность
  • После клёпки демпферное отверстие не должно деформироваться, а его внутренняя полость должна быть свободна от посторонних включений
DMY-Ⅲ-250C-01 · 10 дюймов · мембранный узел (большая мембрана первой ступени, клапан сверхнизкого давления) — Сборочный чертёж🔒 Размеры предоставляются по запросу

DMY-Ⅲ-250C-01

DMY-Ⅲ-250C-01 · 10 дюймов · мембранный узел (большая мембрана первой ступени, клапан сверхнизкого давления) — Сборочный чертёж

10 inch · rubber diaphragm

Outer diameterØ296 mm
Hub diameterØ73 mm
Side view diameterØ48 mm
Outer hole count16
Outer hole diameter🔒
Inner hole count🔒
Inner hole diameterØ8 mm
Diaphragm thickness🔒

🔒 Получить скрытые размеры по запросу

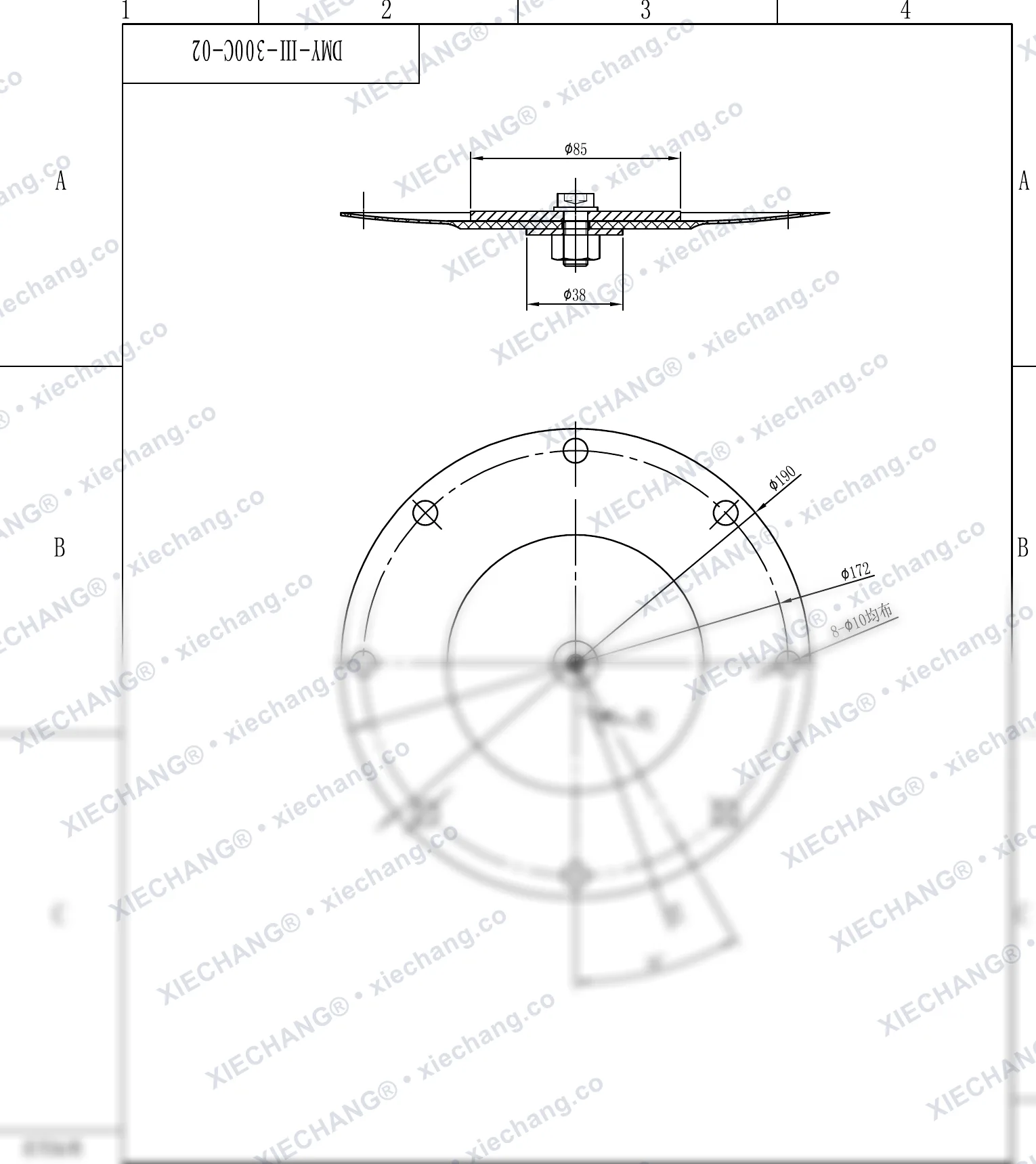

DMY-Ⅲ-300C-02 · DN300 · мембранный узел (2-я ступень / вторичный, 12 дюймов) — Сборочный чертёж🔒 Размеры предоставляются по запросу

DMY-Ⅲ-300C-02

DMY-Ⅲ-300C-02 · DN300 · мембранный узел (2-я ступень / вторичный, 12 дюймов) — Сборочный чертёж

DN300

Outer diameter🔒
Bolt circle diameterØ172 mm
Center plate diameterØ85 mm
Hub diameterØ38 mm
Bolt hole diameterØ10 mm
Bolt hole count8
Center hole diameterØ3 mm
Fillet radius25 mm
Hole angle🔒
Thickness🔒

🔒 Получить скрытые размеры по запросу

DMY-Ⅲ-350C-01 · DN350 · мембранный узел (1-я ступень / большой первичный, 14 дюймов) — Сборочный чертёж🔒 Размеры предоставляются по запросу

DMY-Ⅲ-350C-01

DMY-Ⅲ-350C-01 · DN350 · мембранный узел (1-я ступень / большой первичный, 14 дюймов) — Сборочный чертёж

DN350

Outer diameterØ410 mm
Center plate diameter🔒
Hub diameterØ100 mm
Bolt circle diameterØ370 mm
Inner circle diameterØ310 mm
Bolt hole diameterØ22 mm
Bolt hole count20
Inner hole diameterØ12 mm
Inner hole count🔒
Thickness🔒

🔒 Получить скрытые размеры по запросу

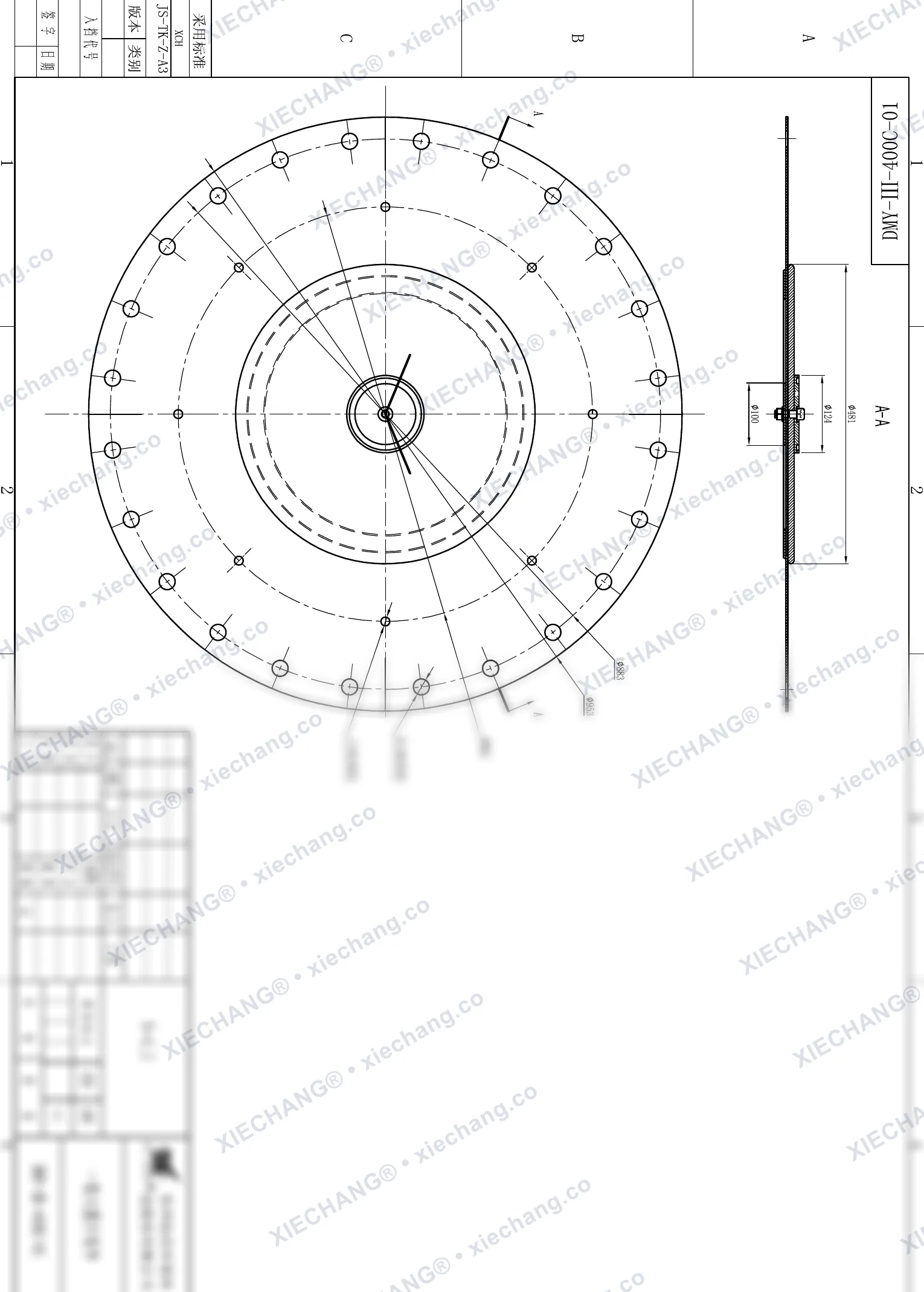

DMY-Ⅲ-400C-01 · DN400 · мембранный узел (1-я ступень / большой первичный, 16 дюймов) — Сборочный чертёж🔒 Размеры предоставляются по запросу

DMY-Ⅲ-400C-01

DMY-Ⅲ-400C-01 · DN400 · мембранный узел (1-я ступень / большой первичный, 16 дюймов) — Сборочный чертёж

DN400

Outer diameterØ483 mm
Center plate diameter🔒
Hub diameter🔒
Bolt circle diameter🔒
Inner circle diameterØ365 mm
Bolt hole diameterØ20 mm
Bolt hole count24
Inner hole diameterØ14 mm
Inner hole count8
Thickness3.2 mm

🔒 Получить скрытые размеры по запросу

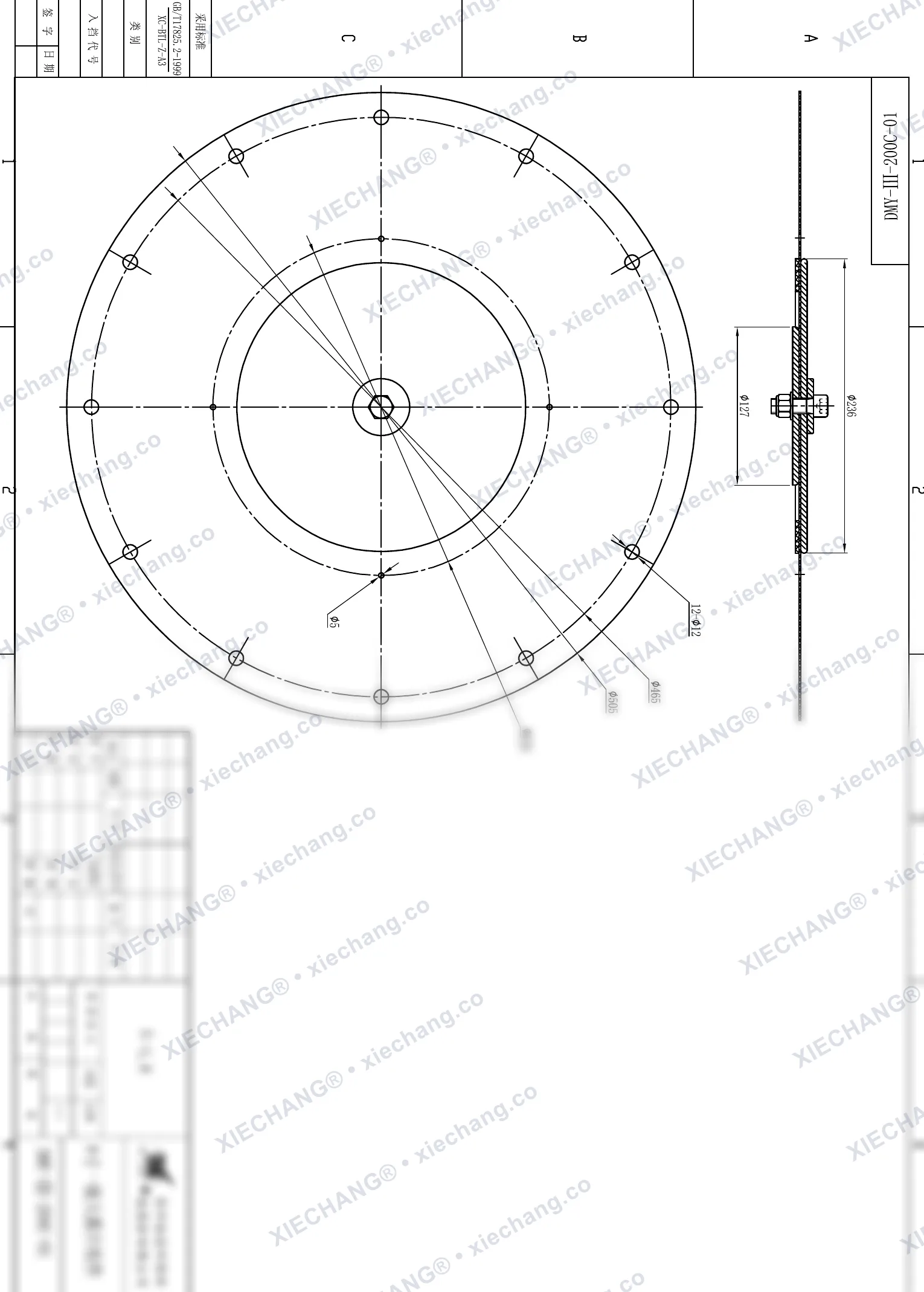

DMY-Ⅲ-200C-01 · DN200 · мембранный узел (1-я ступень / большой первичный, 8 дюймов) — Сборочный чертёж🔒 Размеры предоставляются по запросу

DMY-Ⅲ-200C-01

DMY-Ⅲ-200C-01 · DN200 · мембранный узел (1-я ступень / большой первичный, 8 дюймов) — Сборочный чертёж

DN200

Outer ring diameterØ505 mm
Bolt circle diameterØ465 mm
Inner circle diameterØ270 mm
Side view outer diameterØ206 mm
Hub diameterØ127 mm
Center hole diameterØ5 mm
Bolt hole diameter🔒
Bolt hole count🔒
Thickness🔒

🔒 Получить скрытые размеры по запросу

Импульсный клапан для рукавных фильтров

Импульсный клапан для рукавных фильтров

5 чертежей
WPS-CA/TG25 · угловой клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TG25

WPS-CA/TG25 · угловой клапан — Монтажный чертёж

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)27 [1.06]
Inlet port center height24 [0.94]
Overall height136 [5.35]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG40 · угловой клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TG40

WPS-CA/TG40 · угловой клапан — Монтажный чертёж

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)28 [1.1]
Inlet port center height34 [1.3]
Overall height180 [7.1]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG50 · угловой клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TG50

WPS-CA/TG50 · угловой клапан — Монтажный чертёж

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø160 [6.3]
Overall base width (top view)180 [7.09]
Inlet flange offset (front view)36 [1.42]
Outlet flange / base pitch (front view, right)🔒
Inlet port center height🔒
Overall height🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG62 · угловой клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TG62

WPS-CA/TG62 · угловой клапан — Монтажный чертёж

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Inlet flange offset (front view)🔒
Outlet flange / base pitch (front view, right)37 [1.46]
Inlet port center height49 [1.93]
Overall height226 [8.9]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG76 · угловой клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TG76

WPS-CA/TG76 · угловой клапан — Монтажный чертёж

Mounting pitch (top view, horizontal)🔒
Flange / body outer diameter ø🔒
Overall base width (top view)🔒
Outlet flange offset (front view, left of pair)🔒
Outlet flange / base pitch (front view, right)45 [1.77]
Inlet port center height59 [2.32]
Overall height250 [9.84]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

Импульсный клапан из нержавеющей стали

Импульсный клапан из нержавеющей стали

16 чертежей
DCF-Z-20-C(304) · 3/4" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-20-C(304)

DCF-Z-20-C(304) · 3/4" · угловой импульсный клапан — Монтажный чертёж

3/4" · G3/4" · 304 stainless steel

Overall height🔒
Flange diameterØ78 mm
Base length🔒
Base width🔒
Port spacing46.5 mm
Inlet height20 mm
Outlet length20 mm
Outlet offset20 mm
Mounting spacing140 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

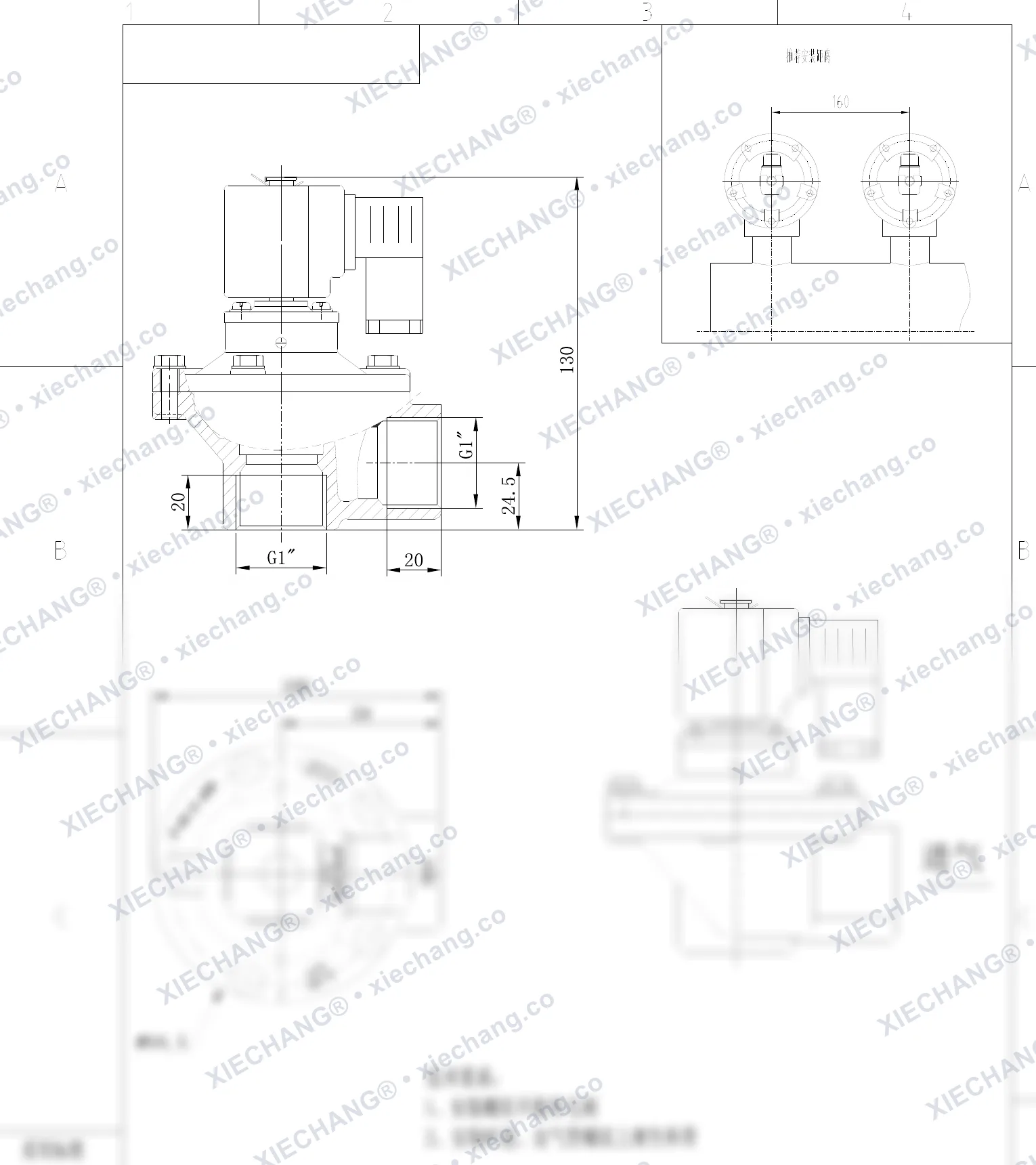

DCF-Z-25-C(304) · 1" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-25-C(304)

DCF-Z-25-C(304) · 1" · угловой импульсный клапан — Монтажный чертёж

1" · G1" · 304 stainless steel

Overall height🔒
Flange diameterØ94.5 mm
Base length🔒
Base width🔒
Inlet height20 mm
Outlet length20 mm
Outlet offset24.5 mm
Mounting spacing160 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

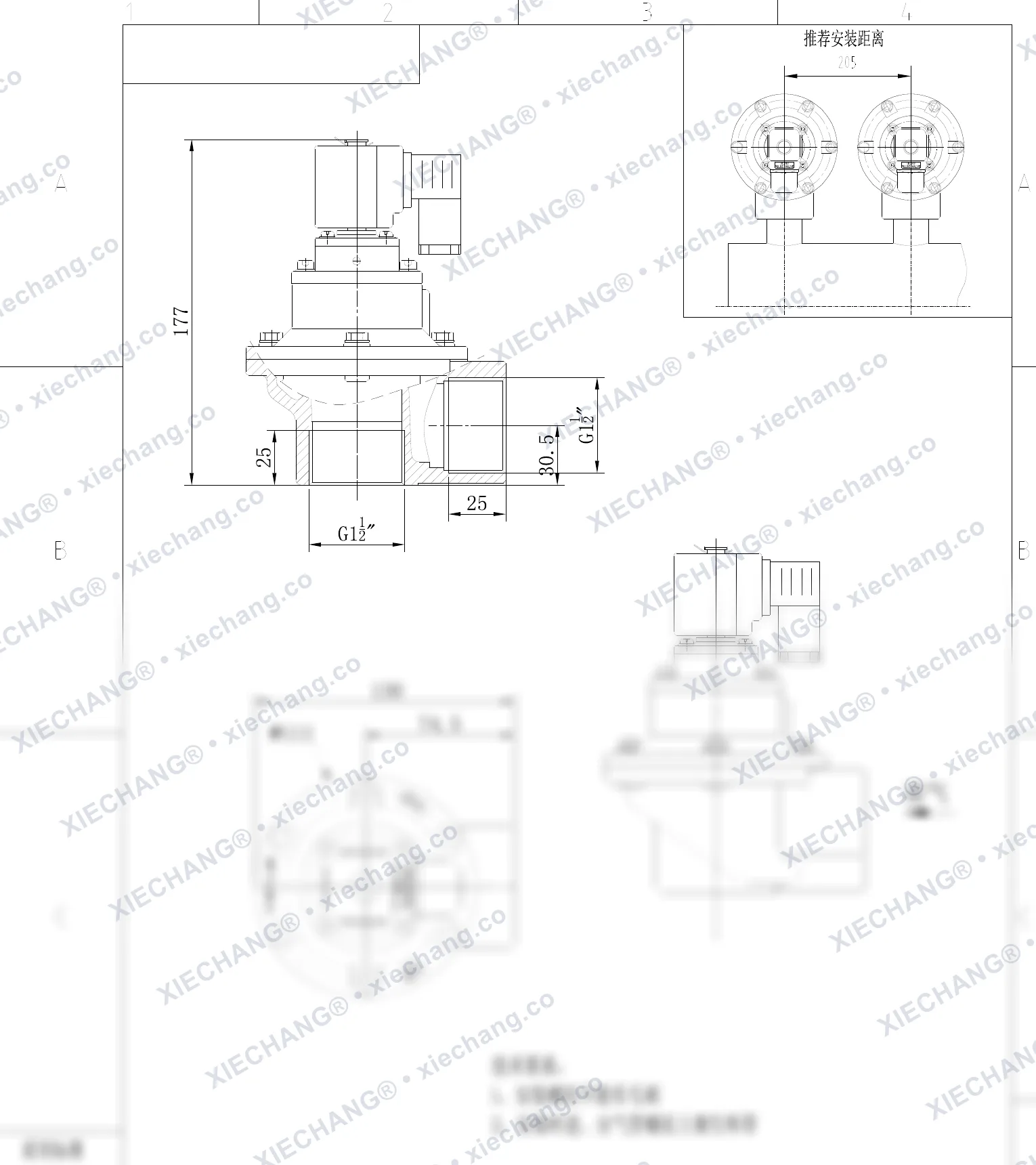

DCF-Z-40S-C · 1½" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-40S-C

DCF-Z-40S-C · 1½" · угловой импульсный клапан — Монтажный чертёж

1½" · G1½" · 304 stainless steel

Overall height177 mm
Flange diameterØ111 mm
Base length130 mm
Base width74.5 mm
Inlet height🔒
Outlet length🔒
Outlet offset30.5 mm
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

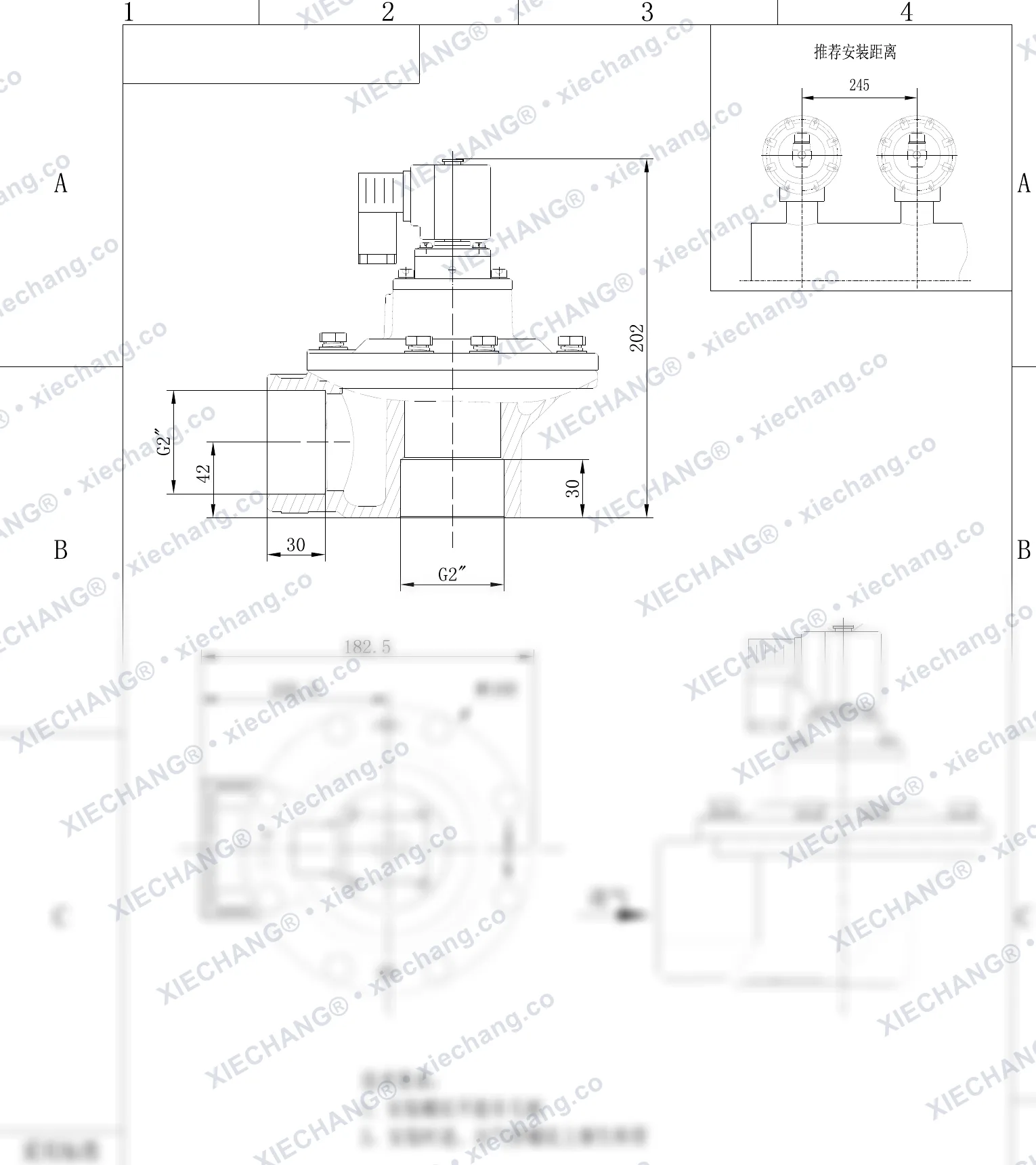

DCF-Z-50S-C · 2" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-50S-C

DCF-Z-50S-C · 2" · угловой импульсный клапан — Монтажный чертёж

2" · G2" · 304 stainless steel

Overall height🔒
Flange diameter🔒
Base length182.5 mm
Base width🔒
Inlet height42 mm
Outlet length30 mm
Outlet offset30 mm
Mounting spacing245 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

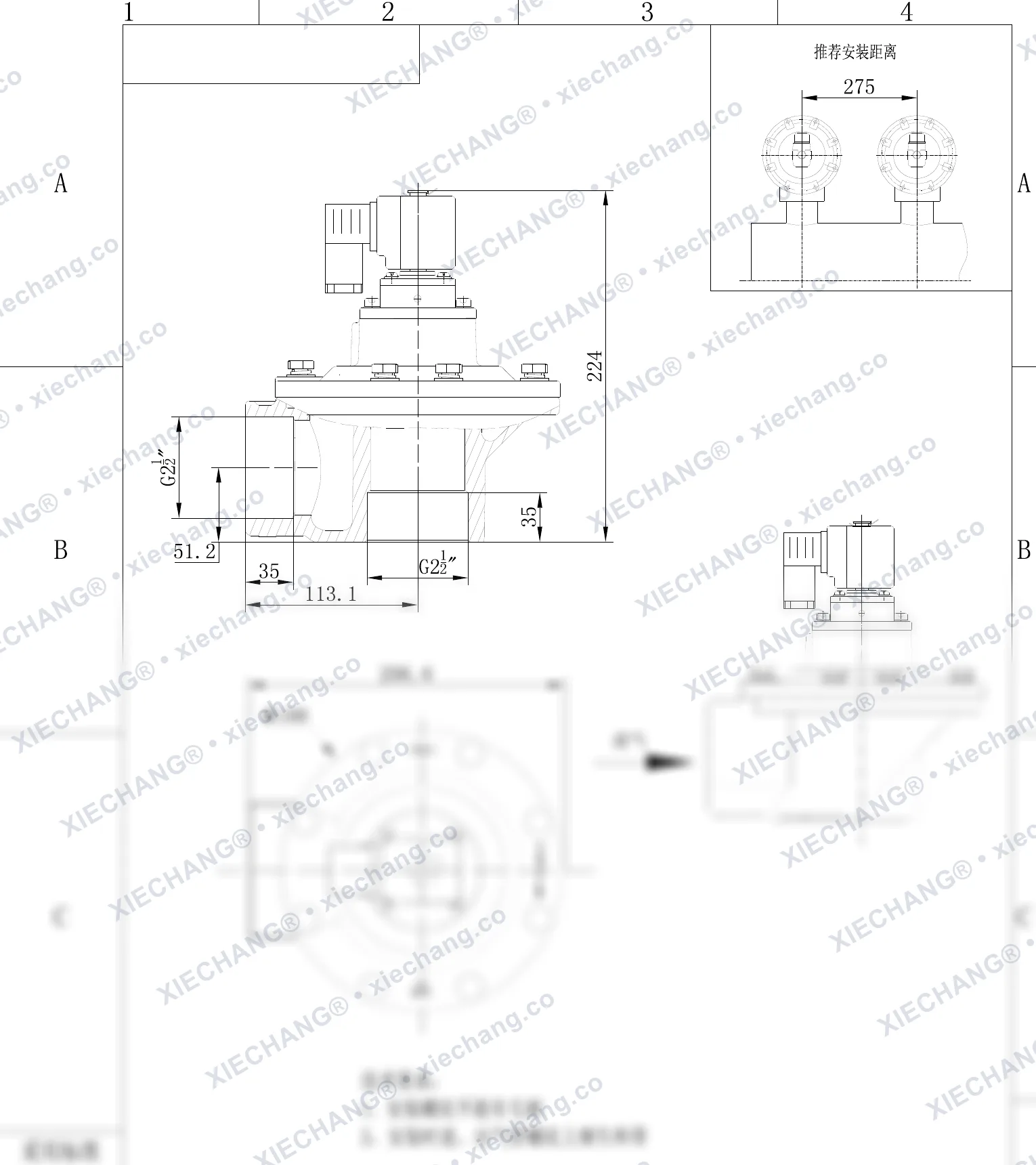

DCF-Z-62S-C · 2½" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-62S-C

DCF-Z-62S-C · 2½" · угловой импульсный клапан — Монтажный чертёж

2½" · G2½" · 304 stainless steel

Overall height224 mm
Flange diameterØ188 mm
Base length206.6 mm
Base width113.1 mm
Inlet height🔒
Port center height🔒
Outlet offset🔒
Mounting spacing275 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков
DCF-ZM-25-C · 1" · импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-25-C

DCF-ZM-25-C · 1" · импульсный клапан с наружной резьбой — Монтажный чертёж

1" · external/male thread · 304 stainless steel

Overall height190 mm
Port offset33.5 mm
Outlet length39 mm
Inlet center height35 mm
Base length98.2 mm
Inlet pipe length89.5 mm
Overall length145.7 mm
Inlet pipe OD34 mm
Inlet pipe ID🔒
Chamfer height🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

DCF-ZM-40S-C · 1½" · импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-40S-C

DCF-ZM-40S-C · 1½" · импульсный клапан с наружной резьбой — Монтажный чертёж

1½" · external/male thread · 304 stainless steel

Overall height244.5 mm
Port offset50 mm
Outlet length40 mm
Inlet center height40 mm
Base length🔒
Inlet pipe length95.1 mm
Inlet pipe OD48 mm
Inlet pipe ID45.5 mm
Chamfer height🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

DCF-F-Z-20-C(304) · 3/4" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-20-C(304)

DCF-F-Z-20-C(304) · 3/4" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

3/4" · G3/4" · 304 stainless steel

Overall height120 mm
Flange diameterØ78 mm
Base length85 mm
Base width46 mm
Port spacing46.5 mm
Inlet height20 mm
Outlet length🔒
Outlet offset🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

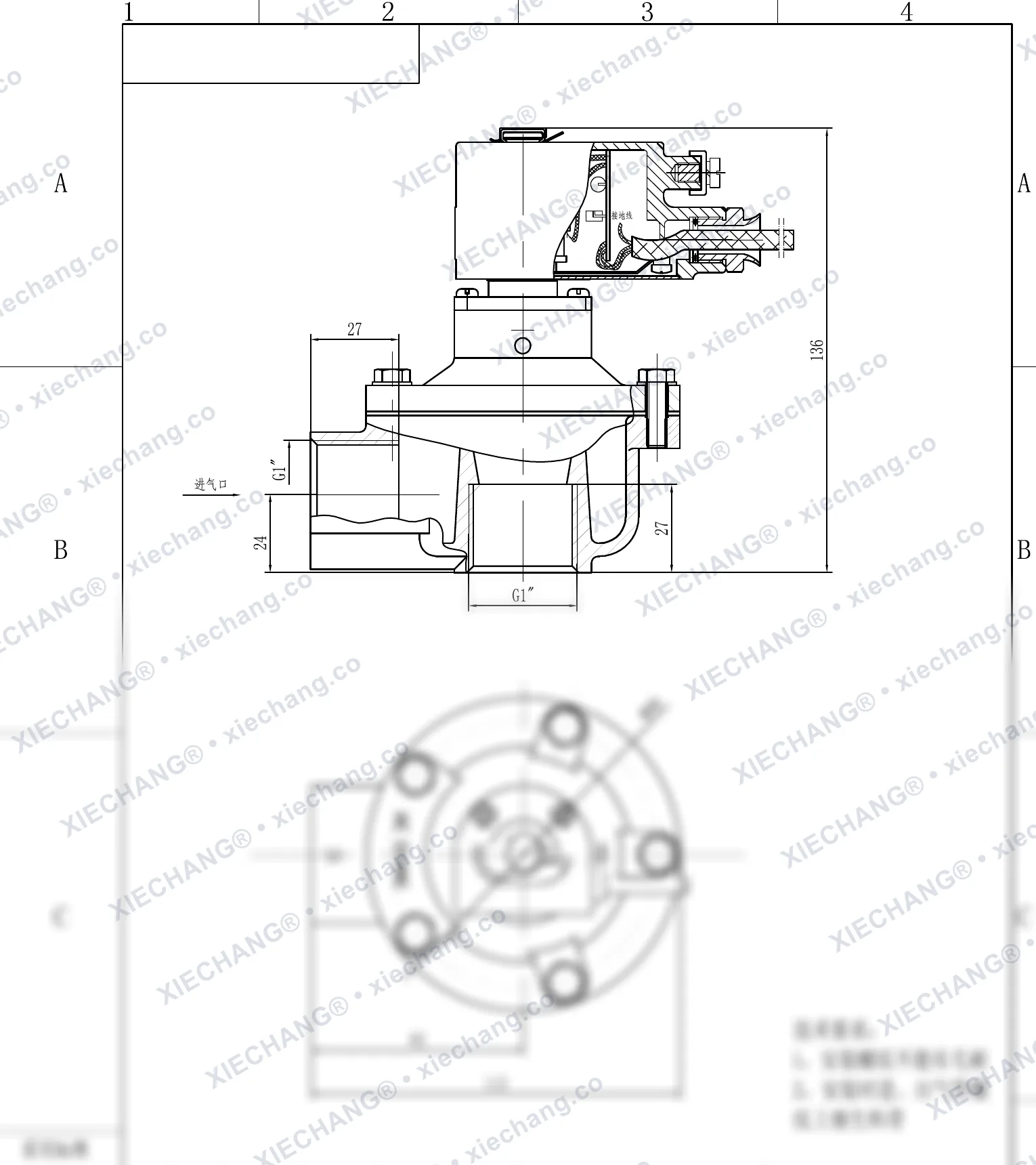

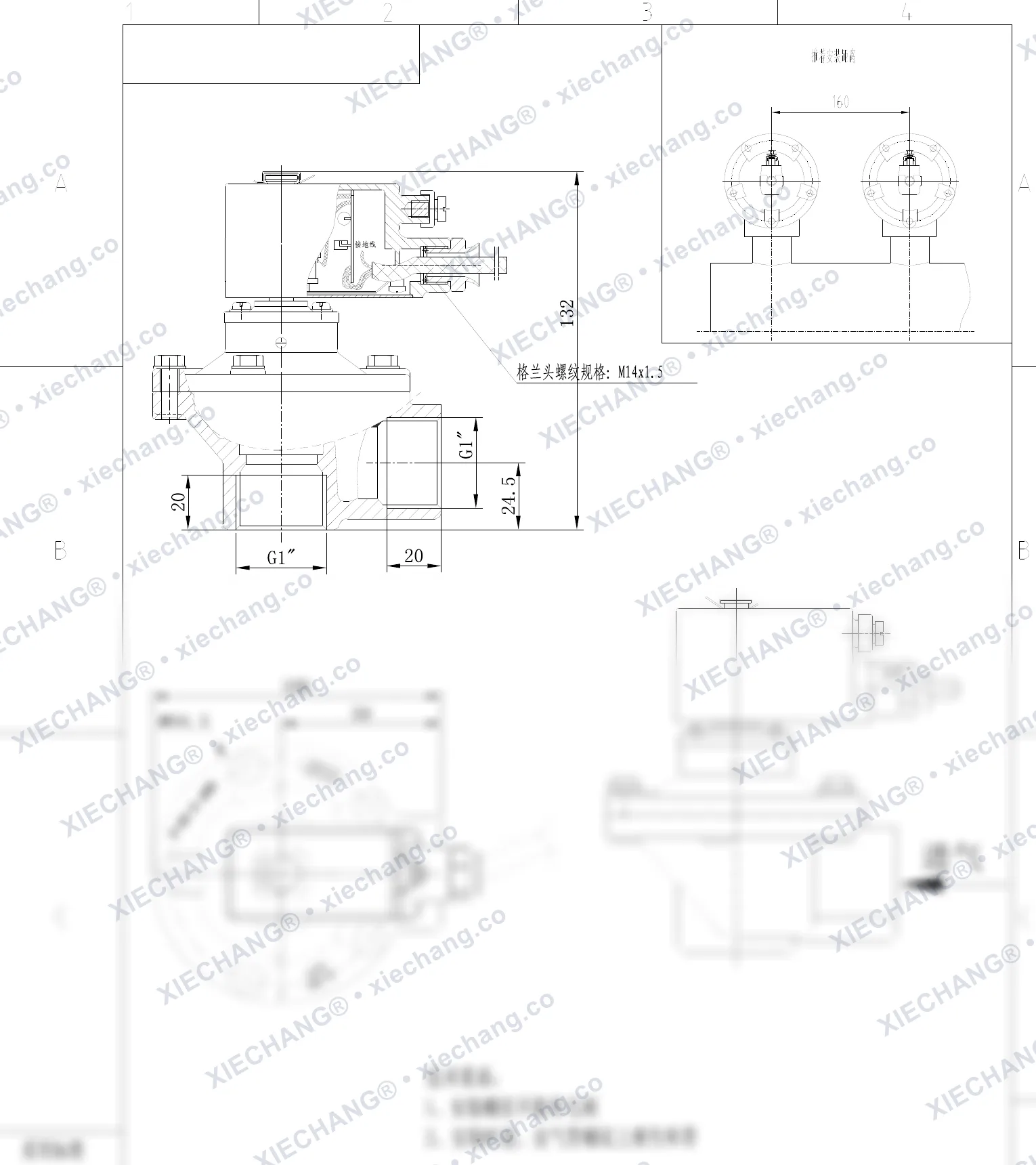

DCF-F-Z-25-C(304) · 1" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-25-C(304)

DCF-F-Z-25-C(304) · 1" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1" · G1" · 304 stainless steel

Overall height132 mm
Flange diameterØ94.5 mm
Base length106 mm
Base width59 mm
Inlet height🔒
Outlet length🔒
Outlet offset24.5 mm
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

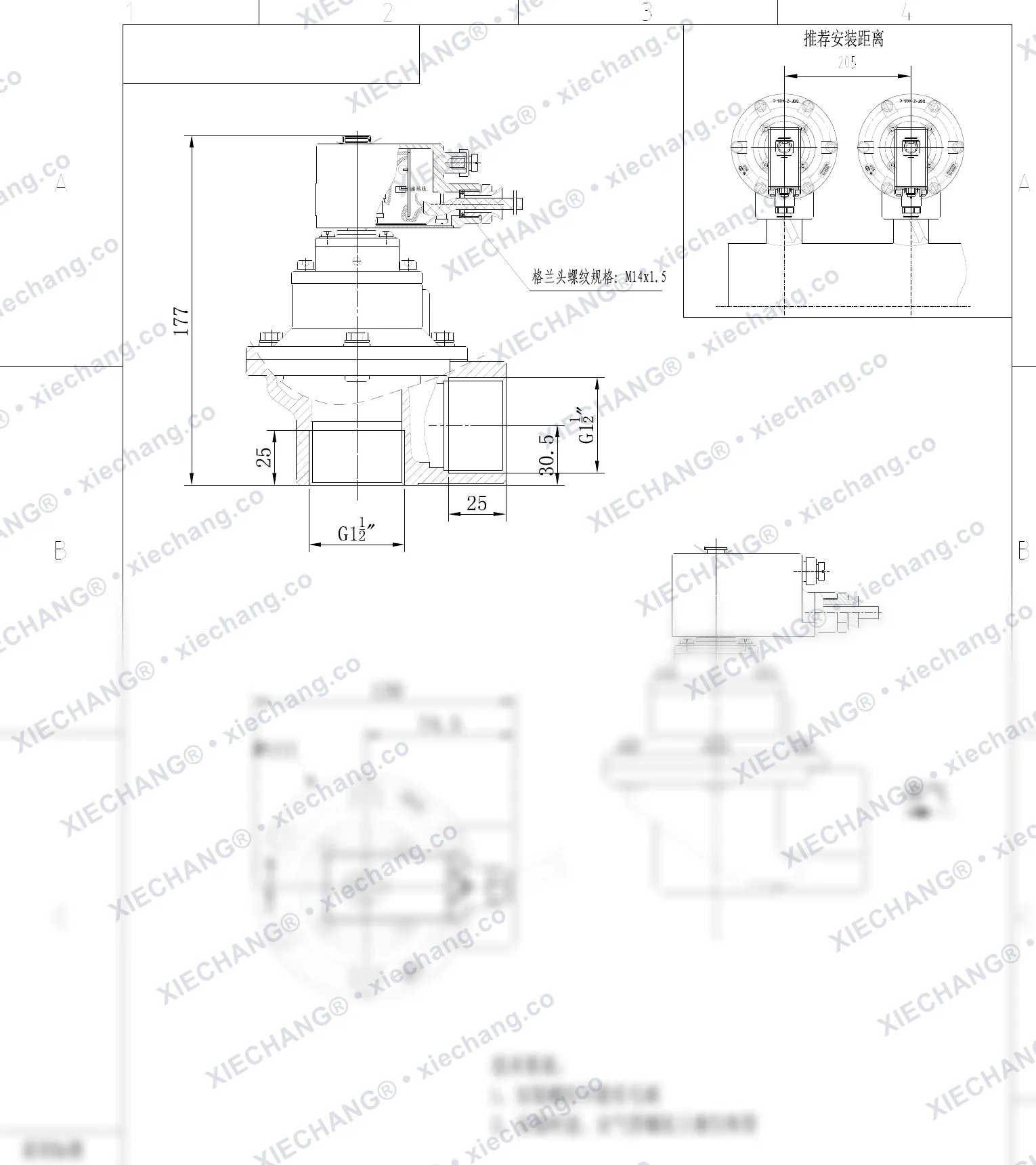

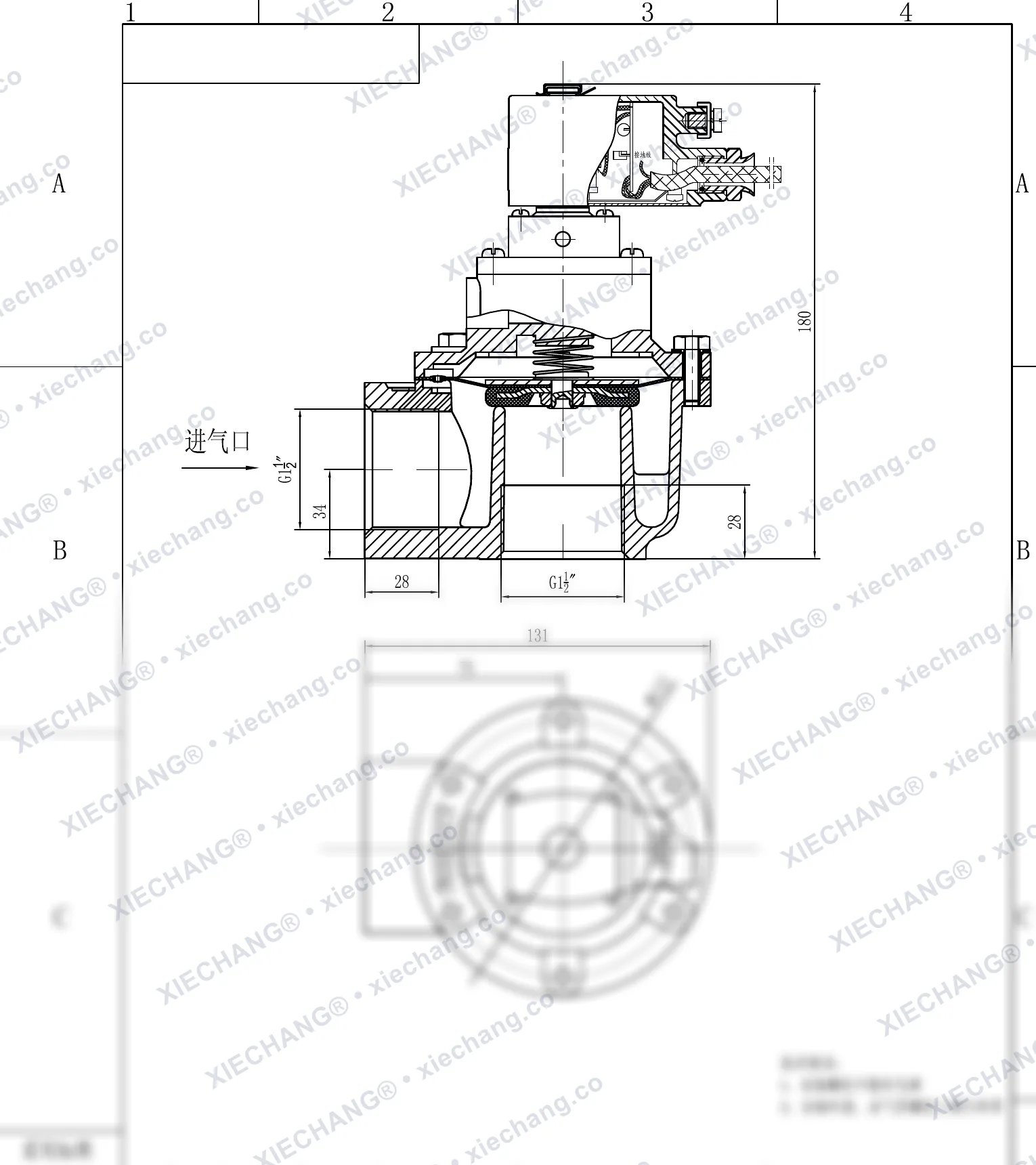

DCF-F-Z-40S-C · 1½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-40S-C

DCF-F-Z-40S-C · 1½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1½" · G1½" · 304 stainless steel

Overall height🔒
Flange diameterØ111 mm
Base length🔒
Base width🔒
Inlet height25 mm
Outlet length25 mm
Outlet offset30.5 mm
Mounting spacing205 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

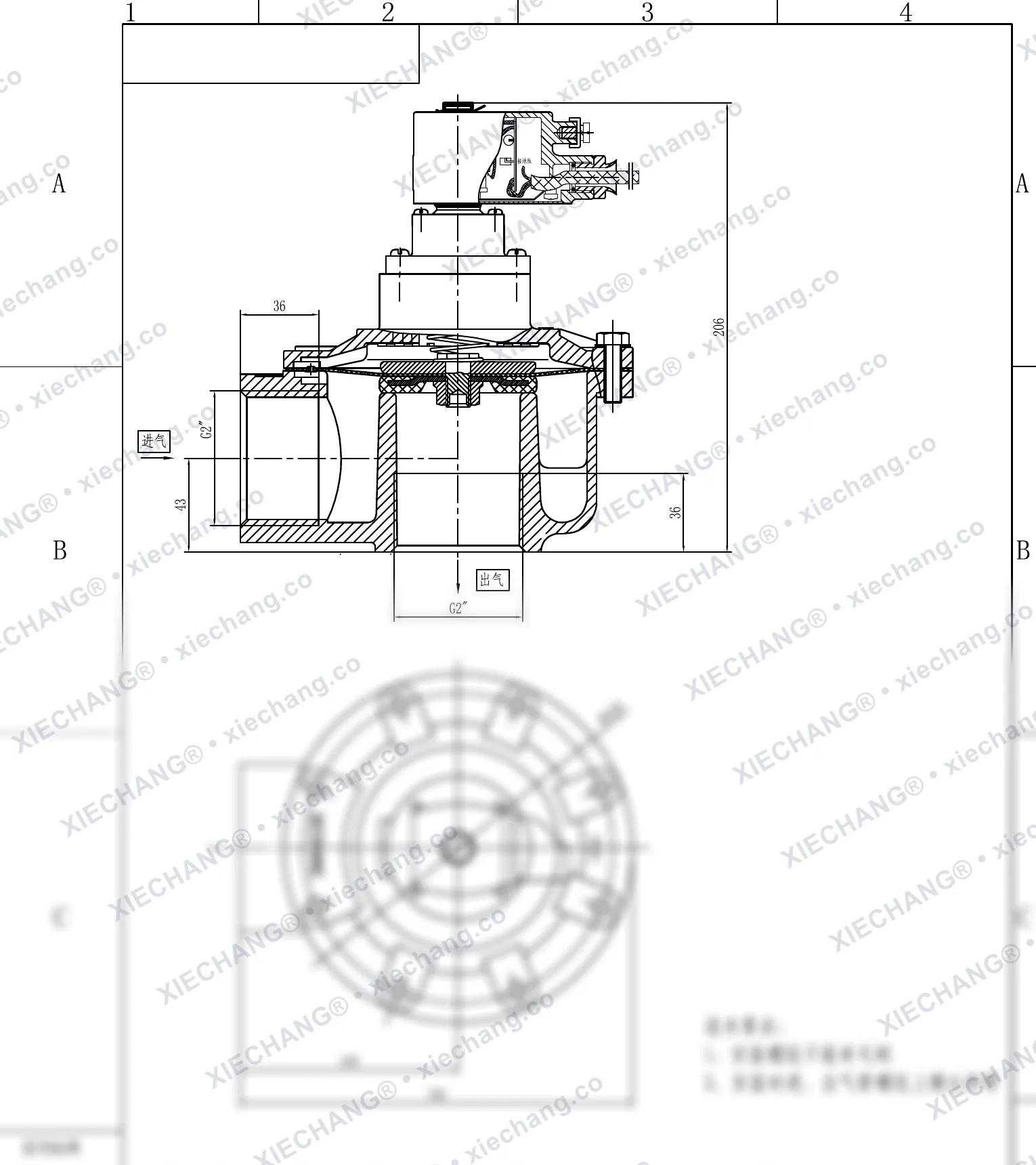

DCF-F-Z-50S-C · 2" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-50S-C

DCF-F-Z-50S-C · 2" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2" · G2" · 304 stainless steel

Overall height🔒
Flange diameter🔒
Base length182.5 mm
Base width🔒
Inlet height42 mm
Outlet length30 mm
Outlet offset30 mm
Mounting spacing245 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков

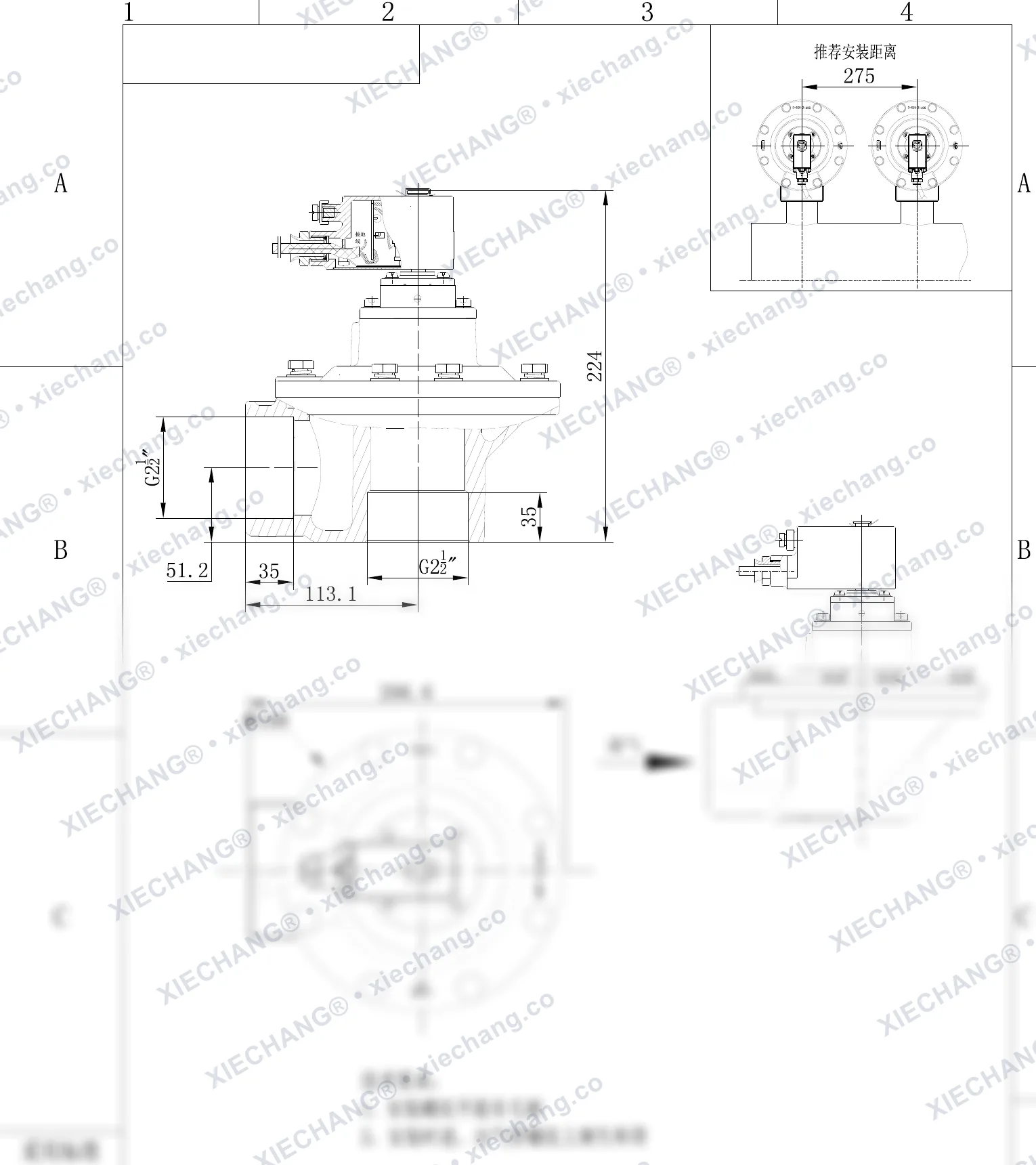

DCF-F-Z-62S-C · 2½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-62S-C

DCF-F-Z-62S-C · 2½" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2½" · G2½" · 304 stainless steel

Overall height224 mm
Flange diameterØ188 mm
Base length206.6 mm
Base width113.1 mm
Inlet height51.2 mm
Port center height🔒
Outlet offset🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте уплотнительную ленту PTFE на резьбы входного и выходного патрубков
DCF-F-ZM-20-C · 3/4" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-20-C

DCF-F-ZM-20-C · 3/4" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

3/4" · external/male thread · 304 stainless steel

Overall height164 mm
Inlet center height58 mm
Outlet length81 mm
Overall length120 mm
Port offset🔒
Inlet pipe OD27 mm
Inlet pipe ID🔒
Chamfer height🔒
Mounting spacing95 mm

🔒 Получить скрытые размеры по запросу

DCF-F-ZM-25-C · 1" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-25-C

DCF-F-ZM-25-C · 1" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1" · external/male thread · 304 stainless steel

Overall height190 mm
Port offset33.5 mm
Outlet length39 mm
Inlet center height35 mm
Base length98.2 mm
Inlet pipe length89.5 mm
Overall length145.7 mm
Inlet pipe OD34 mm
Inlet pipe ID🔒
Chamfer height🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

DCF-F-ZM-40S-C · 1½" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-ZM-40S-C

DCF-F-ZM-40S-C · 1½" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1½" · external/male thread · 304 stainless steel

Overall height🔒
Port offset🔒
Outlet length40 mm
Inlet center height🔒
Base length115.2 mm
Inlet pipe length95.1 mm
Inlet pipe OD48 mm
Inlet pipe ID45.5 mm
Chamfer height30 mm
Mounting spacing120 mm

🔒 Получить скрытые размеры по запросу

Импульсный клапан с дистанционным пневмоуправлением

Импульсный клапан с дистанционным пневмоуправлением

15 чертежей
SXC-DXK-M-12 · 12 контуров · пилотный пневматический блок управления (12 контуров) — Монтажный чертёж🔒 Размеры предоставляются по запросу

SXC-DXK-M-12

SXC-DXK-M-12 · 12 контуров · пилотный пневматический блок управления (12 контуров) — Монтажный чертёж

12-circuit · G1/8"

Width🔒
Overall height🔒
Box depth🔒
Cover height101 mm
Mounting hole spacing249.5
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameterØ17.5 mm

🔒 Получить скрытые размеры по запросу

  • Порт подключения пилотного блока управления имеет резьбу G1/8" — для соединения пневмотрубки с пневмоуправляемым импульсным клапаном
  • Соединительная трубка может быть нейлоновой; рекомендуется полужёсткая нейлоновая трубка с наружным диаметром 8 мм на 1 MPa, с цанговыми быстроразъёмами на обоих концах; для медных/алюминиевых/нержавеющих трубок нужны отдельные фитинги
  • Соединительную трубку нельзя прокладывать «U»-образно во избежание скопления воды внутри
  • Соединительная трубка не должна быть слишком длинной, желательно до 1.5 м; её диаметр и длина влияют на открытие импульсного клапана и качество продувки

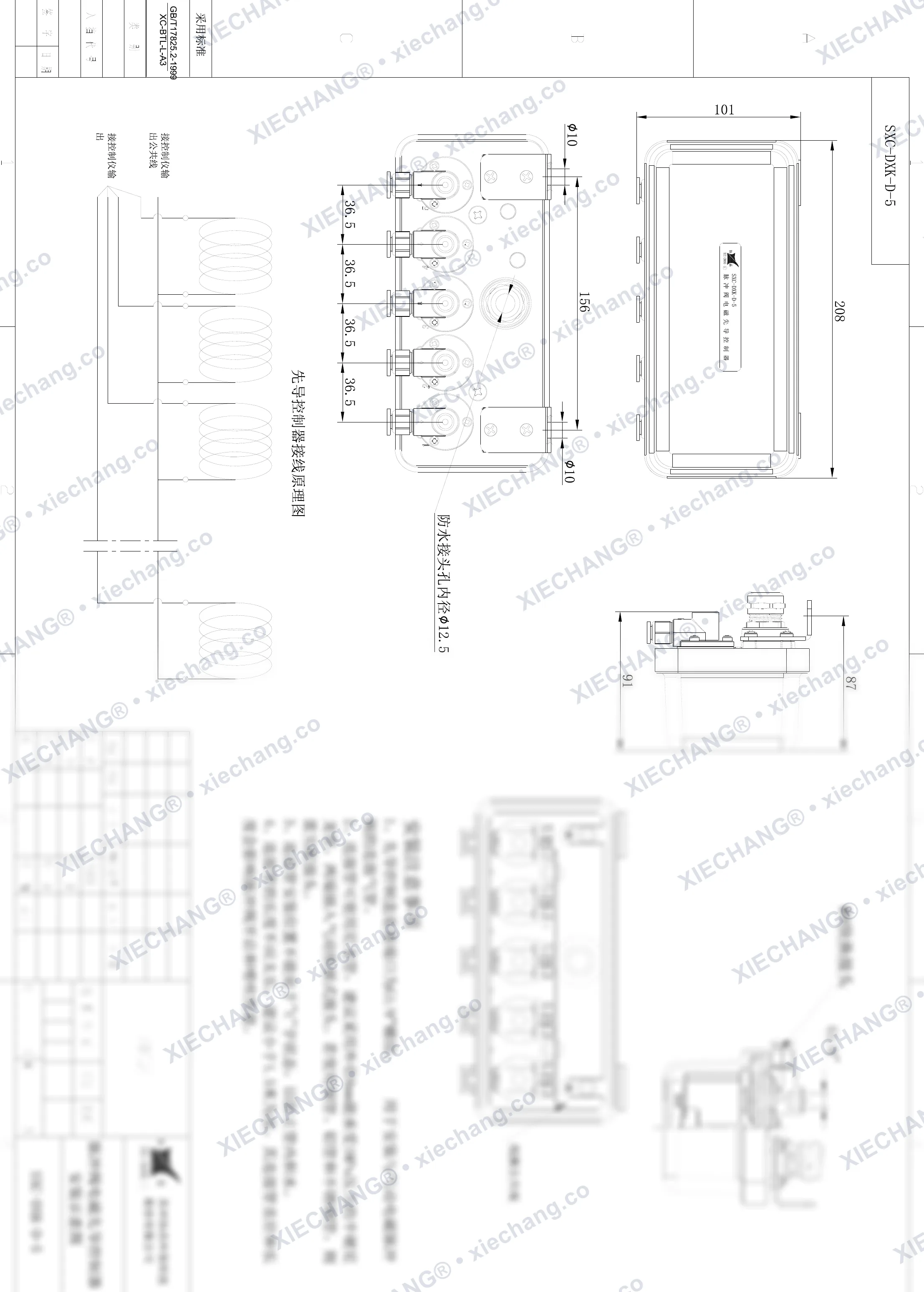

SXC-DXK-M-5 · 5 контуров · пилотный пневматический блок управления (5 контуров) — Монтажный чертёж🔒 Размеры предоставляются по запросу

SXC-DXK-M-5

SXC-DXK-M-5 · 5 контуров · пилотный пневматический блок управления (5 контуров) — Монтажный чертёж

5-circuit · G1/8"

Width101 mm
Overall height🔒
Inner height🔒
Box depth🔒
Cover height91 mm
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameterØ12.5 mm

🔒 Получить скрытые размеры по запросу

  • Порт подключения пилотного блока управления имеет резьбу G1/8" — для соединения пневмотрубки с пневмоуправляемым импульсным клапаном
  • Соединительная трубка может быть нейлоновой; рекомендуется полужёсткая нейлоновая трубка с наружным диаметром 8 мм на 1 MPa, с цанговыми быстроразъёмами на обоих концах; для медных/алюминиевых/нержавеющих трубок нужны отдельные фитинги
  • Соединительную трубку нельзя прокладывать «U»-образно во избежание скопления воды внутри
  • Соединительная трубка не должна быть слишком длинной, желательно до 1.5 м; её диаметр и длина влияют на открытие импульсного клапана и качество продувки
SXC-DXK-M-8 · 8 контуров · пилотный пневматический блок управления (8 контуров) — Монтажный чертёж🔒 Размеры предоставляются по запросу

SXC-DXK-M-8

SXC-DXK-M-8 · 8 контуров · пилотный пневматический блок управления (8 контуров) — Монтажный чертёж

8-circuit · G1/8"

Width108 mm
Overall height318 mm
Inner height🔒
Mounting hole spacing🔒
Box depth87 mm
Cover height91 mm
Port spacing36.5 mm
Port diameterØ10 mm
Waterproof hole inner diameter🔒

🔒 Получить скрытые размеры по запросу

  • Порт подключения пилотного блока управления имеет резьбу G1/8" — для соединения пневмотрубки с пневмоуправляемым импульсным клапаном
  • Соединительная трубка может быть нейлоновой; рекомендуется полужёсткая нейлоновая трубка с наружным диаметром 8 мм на 1 MPa, с цанговыми быстроразъёмами на обоих концах; для медных/алюминиевых/нержавеющих трубок нужны отдельные фитинги
  • Соединительную трубку нельзя прокладывать «U»-образно во избежание скопления воды внутри
  • Соединительная трубка не должна быть слишком длинной, желательно до 1.5 м; её диаметр и длина влияют на открытие импульсного клапана и качество продувки
DCF-Y-102S.B-DXK(стандартное уплотнительное кольцо) · 3.5" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-102S.B-DXK(standard O-ring)

DCF-Y-102S.B-DXK(стандартное уплотнительное кольцо) · 3.5" · погружной/врезной импульсный клапан — Монтажный чертёж

3.5" · flange

Overall height161 mm
Flange thickness27 mm
Port center height35 mm
Inlet height43 mm
Inlet boreØ103 mm
Bolt circle diameterØ176.5 mm
Flange diameter🔒
Inner flange diameterØ160 mm
Cover bolt circle🔒
Bolt holes🔒
Base width249 mm
Mounting spacing225 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ227 mm
Nozzle diameter 181Ø181 mm
Nozzle diameter 172Ø172 mm
Nozzle boreØ102 mm
Nozzle pipe108x7
Nozzle base diameterØ180 mm
Nozzle height20 mm
Nozzle flange thickness13 mm
Nozzle chamfer45 mm
Nozzle bolt circle 219Ø219 mm
Nozzle bolt holes6-Φ12
O ring101*5.3

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку насадка
  • Способ монтажа: совместите выход клапана с насадком, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест

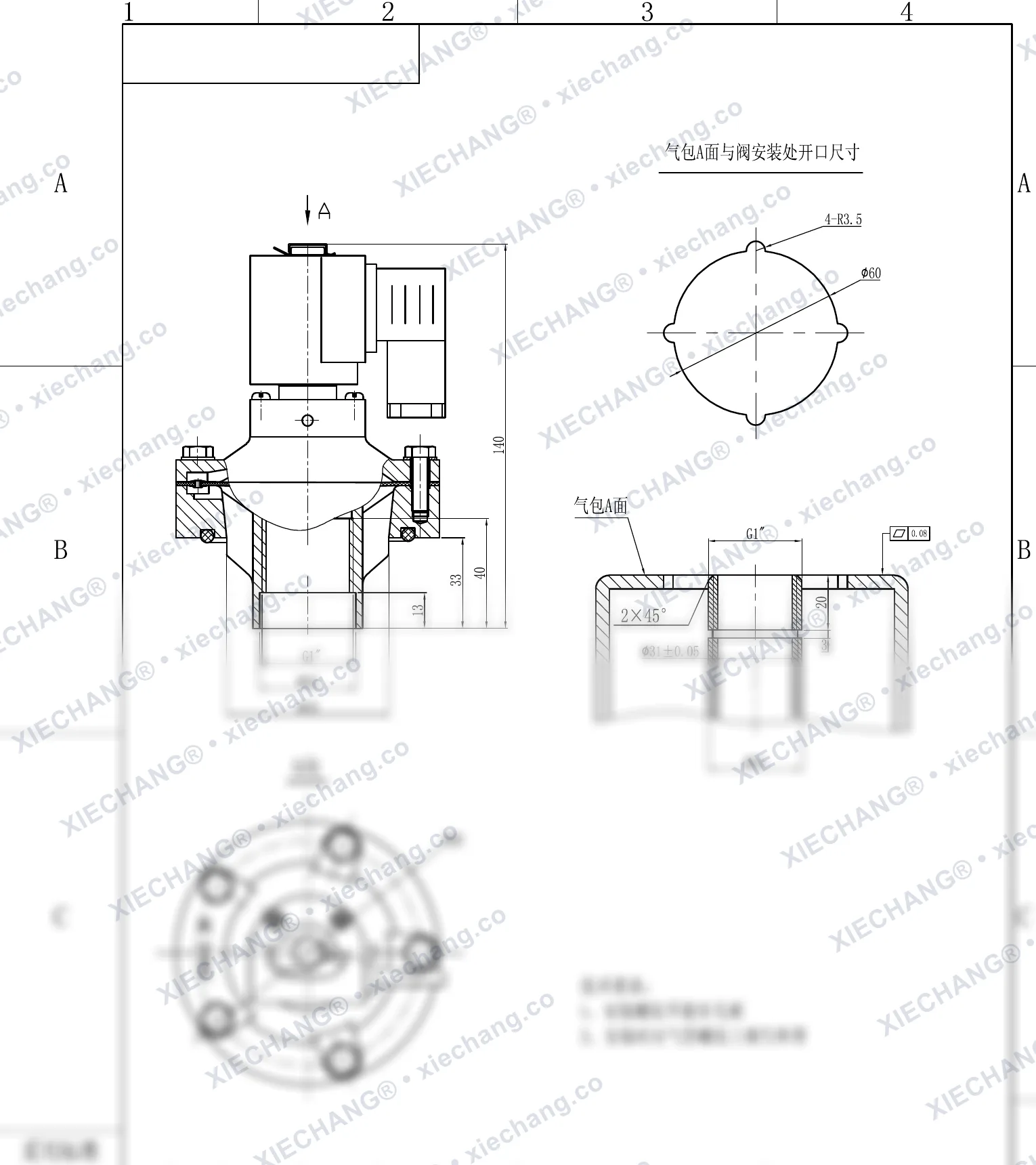

DCF-Y-25 · 1" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-25

DCF-Y-25 · 1" · погружной/врезной импульсный клапан — Монтажный чертёж

1" · G1"

Overall height140 mm
Thread length33 mm
Port center height40 mm
Inlet height13 mm
Inlet bore🔒
Body diameterØ66 mm
Cover bolt circleØ96 mm
Air tank opening80 mm
Corner radius🔒
Nozzle length🔒
Nozzle boreØ31 mm
Nozzle outer diameterØ50 mm
Outlet diameterØ32.5 mm
Nozzle flange thickness20 mm
Mounting spacing105 mm

🔒 Получить скрытые размеры по запросу

  • На монтажной резьбе не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на монтажную резьбу

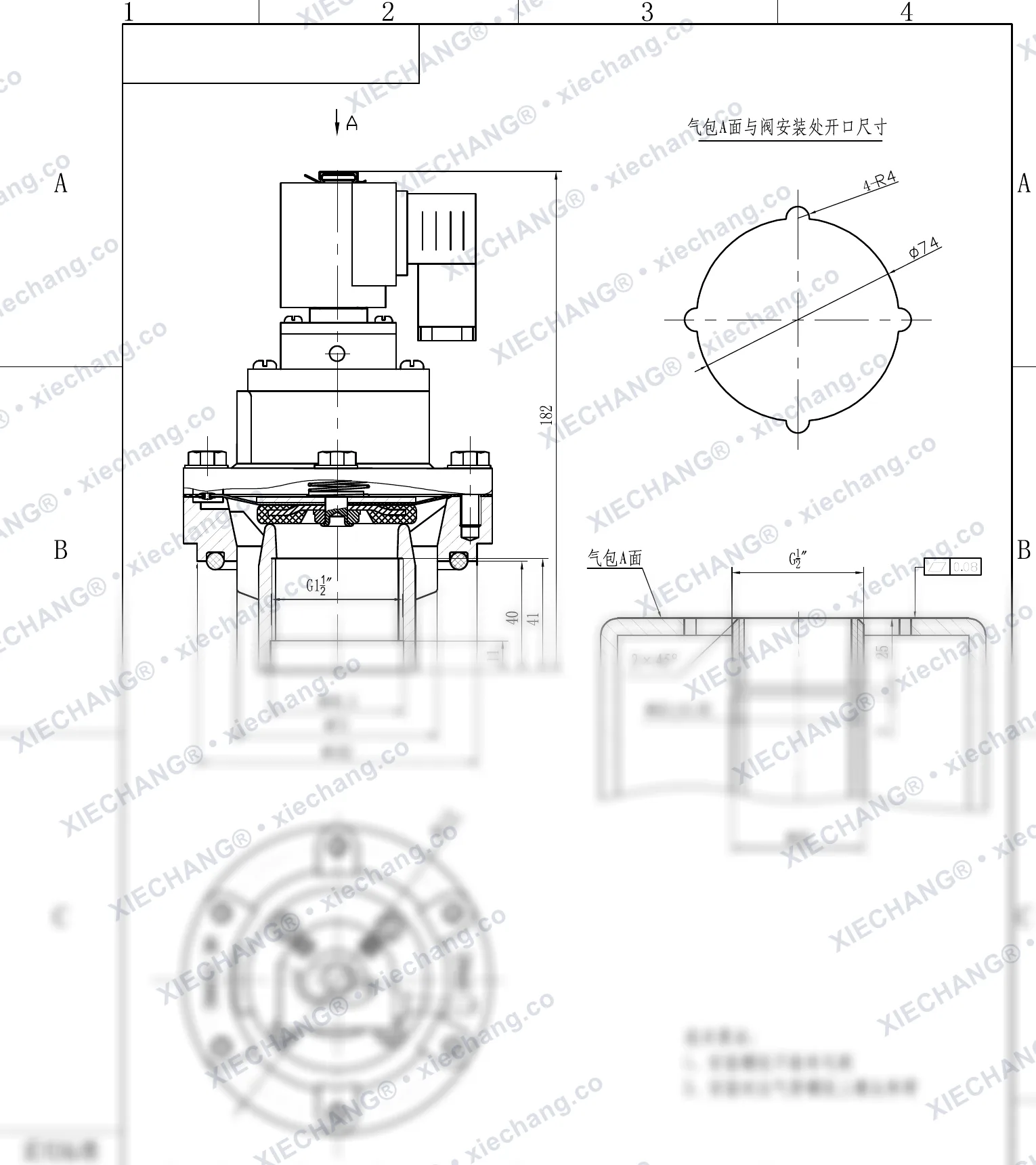

DCF-Y-40S-DXK · 1.5" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-40S-DXK

DCF-Y-40S-DXK · 1.5" · погружной/врезной импульсный клапан — Монтажный чертёж

1.5" · G1½"

Overall height🔒
Thread length41 mm
Port center height🔒
Inlet height🔒
Inlet boreØ48.5 mm
Body diameterØ73 mm
Flange diameterØ102 mm
Cover bolt circleØ112 mm
Air tank opening74 mm
Corner radius4-R4
Nozzle length240 mm
Nozzle boreØ44.7 mm
Nozzle outer diameterØ62 mm
Outlet diameterØ47 mm
Nozzle flange thickness25 mm
Mounting spacing120 mm

🔒 Получить скрытые размеры по запросу

  • На монтажной резьбе не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на монтажную резьбу

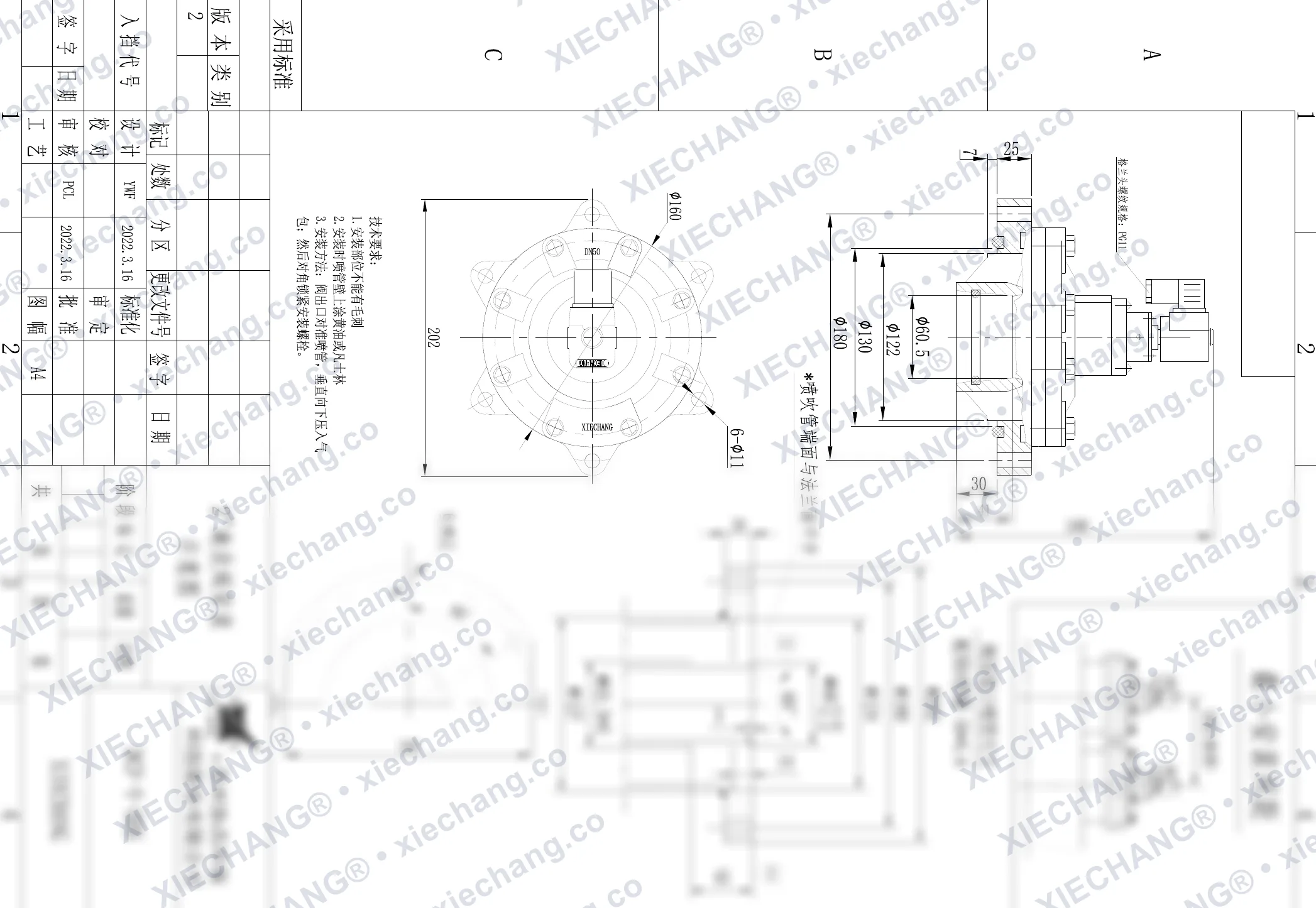

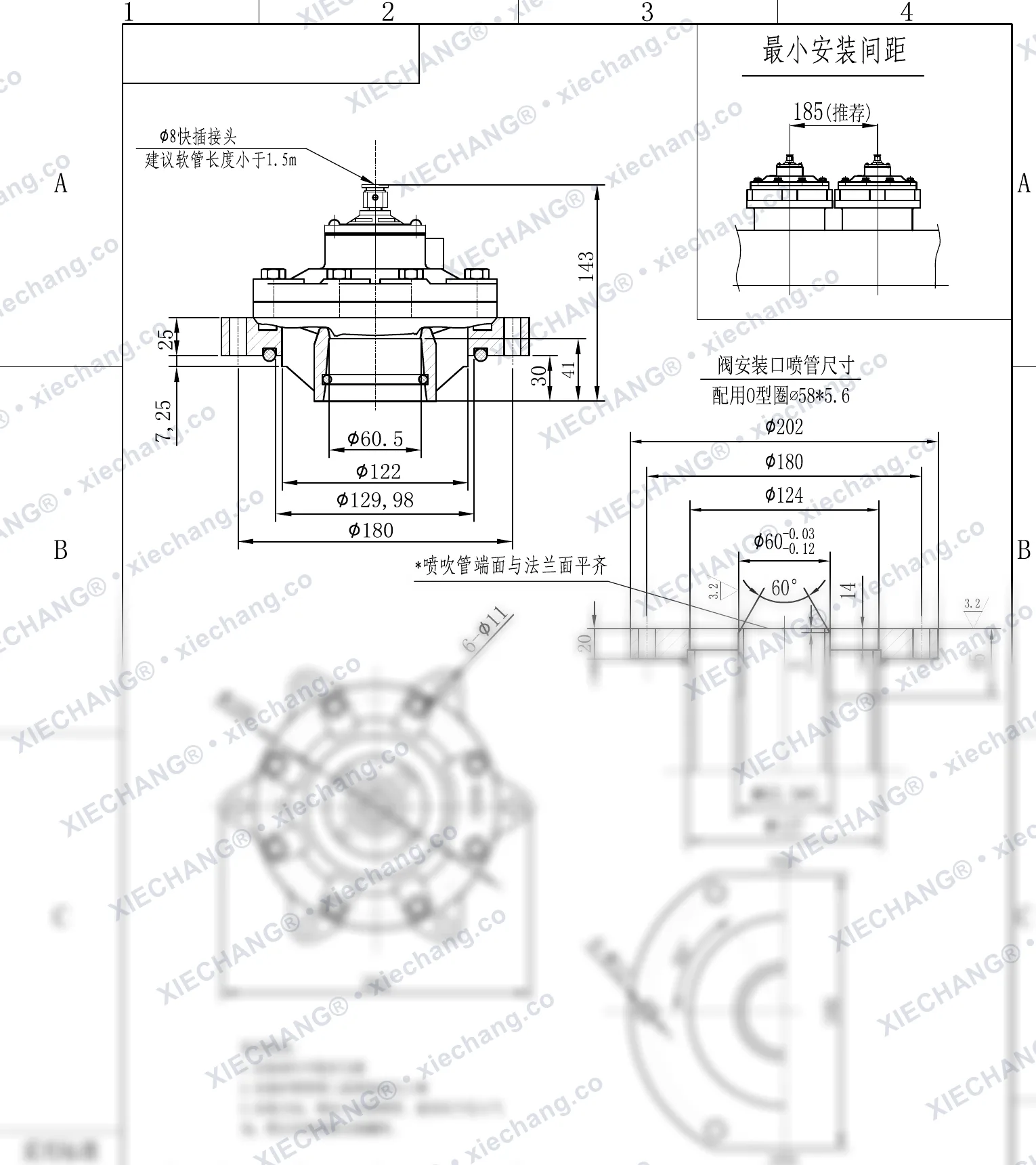

DCF-Y-50S-DXK · 2" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-50S-DXK

DCF-Y-50S-DXK · 2" · погружной/врезной импульсный клапан — Монтажный чертёж

2" · flange

Overall height143 mm
Flange thickness25 mm
Port center height30 mm
Inlet height41 mm
Flange step7.25 mm
Inlet bore🔒
Bolt circle diameter🔒
Inner flange diameter🔒
Flange diameterØ180 mm
Cover bolt circleØ160 mm
Bolt holes6-Φ11
Base width202 mm
Mounting spacing185 mm
Nozzle flange diameterØ202 mm
Nozzle base diameterØ180 mm
Nozzle diameter 124Ø124 mm
Nozzle boreØ60 mm
Nozzle pipe63.5*5
Nozzle diameter 127Ø127 mm
Nozzle height20 mm
Nozzle flange thickness14 mm
Nozzle chamfer45 mm
Nozzle bolt circle 180Ø180 mm
Nozzle bolt holes6-Φ12
O ring58*5.6

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку насадка
  • Способ монтажа: совместите выход клапана с насадком, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест

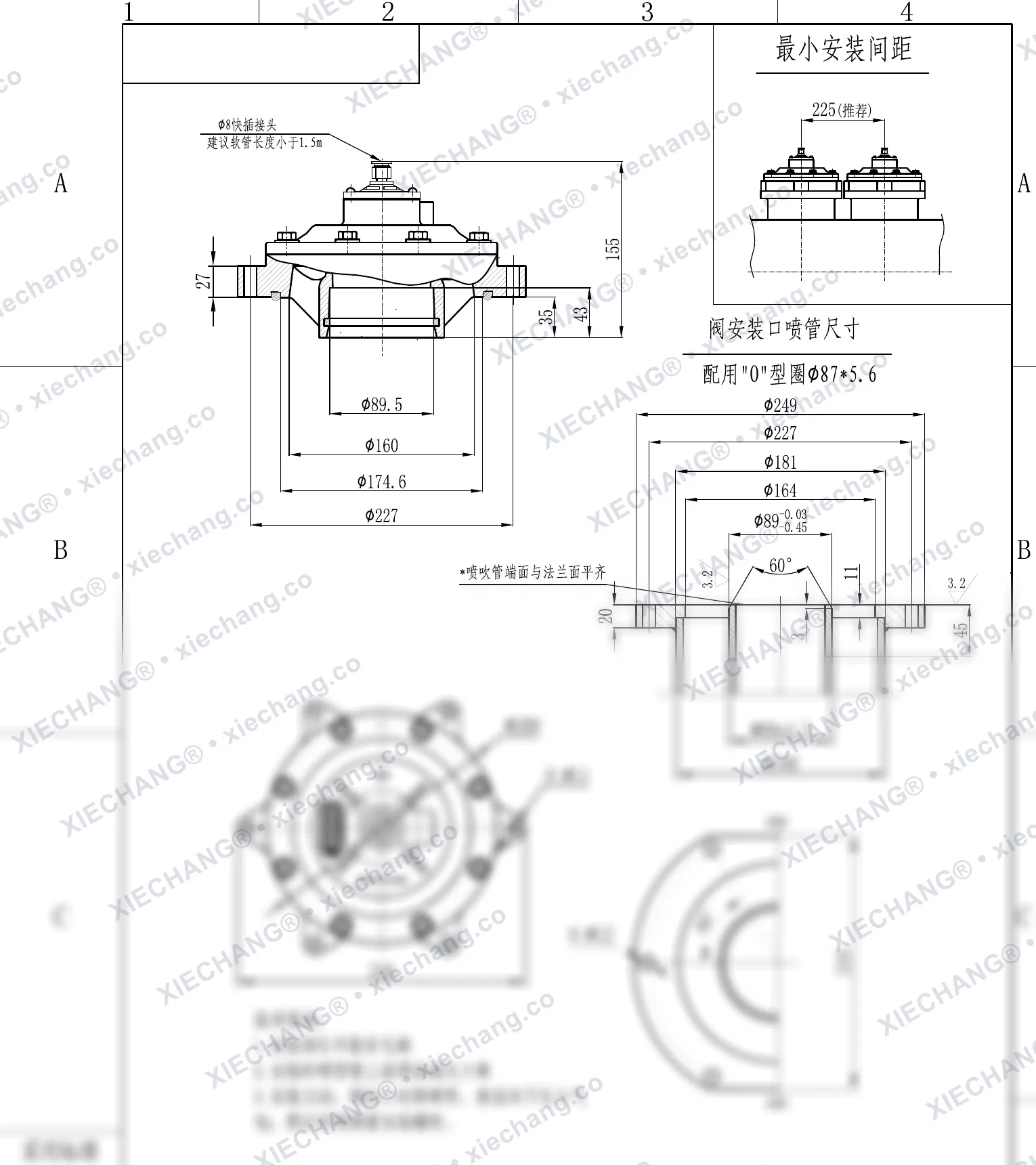

DCF-Y-76S-DXK(стандартное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-76S-DXK(standard O-ring)

DCF-Y-76S-DXK(стандартное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

3" · flange

Overall height155 mm
Flange thickness27 mm
Port center height35 mm
Inlet height43 mm
Inlet boreØ89.5 mm
Bolt circle diameterØ174.6 mm
Inner flange diameterØ160 mm
Flange diameterØ227 mm
Cover bolt circleØ200 mm
Bolt holes6-Φ11
Base width🔒
Mounting spacing🔒
Nozzle flange diameter🔒
Nozzle bolt circleØ227 mm
Nozzle diameter 181Ø181 mm
Nozzle diameter 164Ø164 mm
Nozzle boreØ89 mm
Nozzle pipe89x4.5
Nozzle base diameterØ180 mm
Nozzle height20 mm
Nozzle flange thickness11 mm
Nozzle chamfer45 mm
Nozzle bolt circle 219Ø219 mm
Nozzle bolt holes6-Φ12
O ring87*5.6

🔒 Получить скрытые размеры по запросу

  • В местах монтажа не допускаются заусенцы
  • При монтаже нанесите консистентную смазку или вазелин на стенку насадка
  • Способ монтажа: совместите выход клапана с насадком, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-ZM-25-DXK · 1" · клапан с наружной резьбой (угловой импульсный клапан с наружной резьбой) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-25-DXK

DCF-ZM-25-DXK · 1" · клапан с наружной резьбой (угловой импульсный клапан с наружной резьбой) — Монтажный чертёж

1" · male thread

Inlet port outer diameter🔒
Inlet port bore🔒
Inlet thread length30 mm
Cover height66 mm
Outlet center height83 mm
Outlet offset53 mm
Inlet length47 mm
Body length93 mm
Overall length139 mm
Outlet diameterØ34 mm
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

DCF-ZM-40S-DXK · 1.5" · клапан с наружной резьбой (угловой импульсный клапан с наружной резьбой) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-40S-DXK

DCF-ZM-40S-DXK · 1.5" · клапан с наружной резьбой (угловой импульсный клапан с наружной резьбой) — Монтажный чертёж

1.5" · male thread

Inlet port outer diameterØ48 mm
Inlet port boreØ45.5 mm
Inlet thread length30 mm
Overall height195 mm
Outlet center height92 mm
Outlet offset55 mm
Inlet length52 mm
Inlet length 264 mm
Outlet height42 mm
Body length116 mm
Overall length🔒
Outlet diameter🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

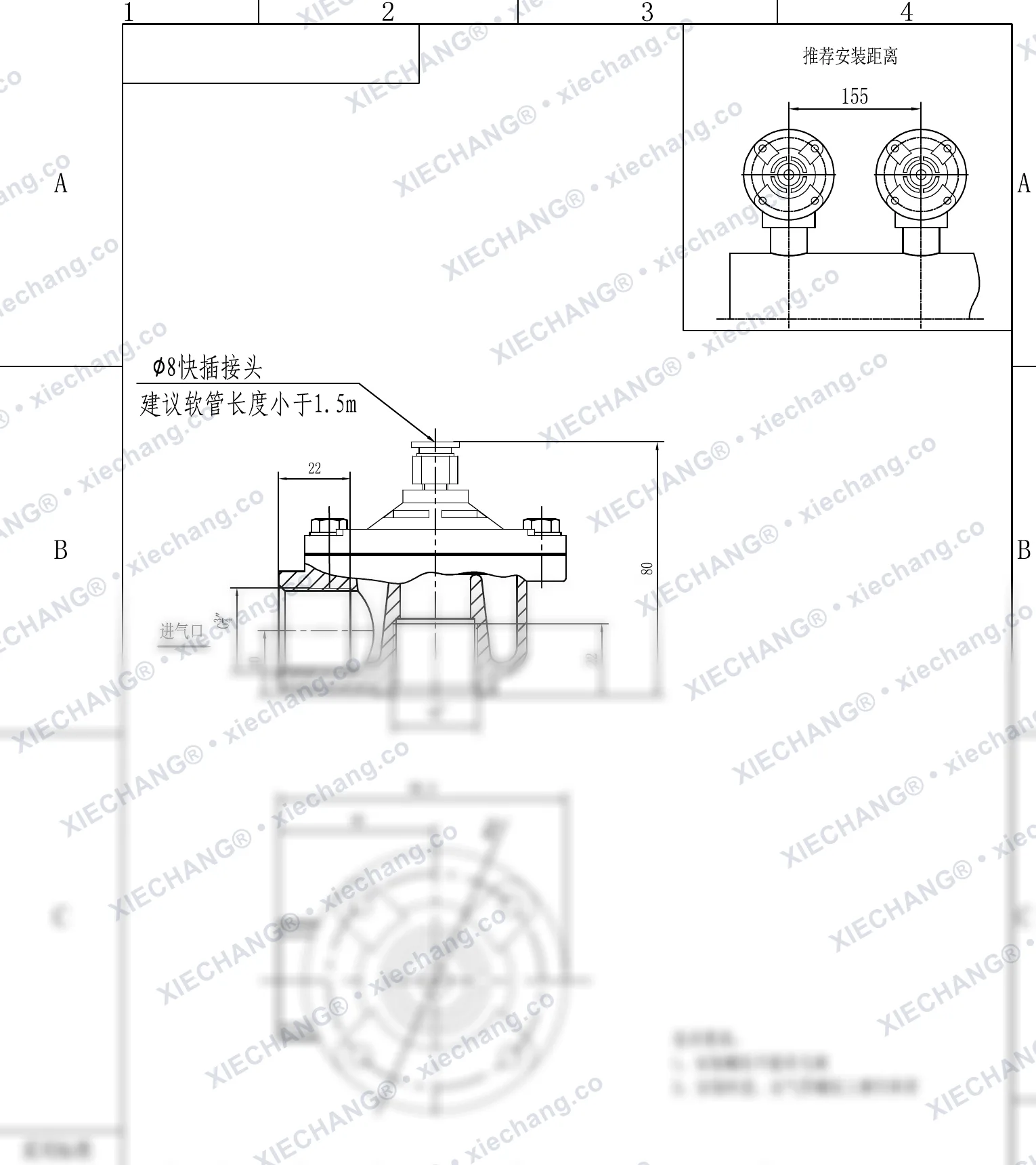

DCF-Z-20-DXK · 3/4" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-20-DXK

DCF-Z-20-DXK · 3/4" · угловой импульсный клапан — Монтажный чертёж

3/4" · G3/4"

Inlet thread length🔒
Overall height🔒
Outlet center height🔒
Inlet height20 mm
Flange width88 mm
Bolt spacing48 mm
Flange diameterØ90 mm
Mounting spacing155 mm

🔒 Получить скрытые размеры по запросу

  • На монтажной резьбе не допускаются заусенцы
  • При монтаже намотайте ленту PTFE (фум-ленту) на резьбы входного и выходного патрубков
DCF-Z-25-DXK · 1" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-25-DXK

DCF-Z-25-DXK · 1" · угловой импульсный клапан — Монтажный чертёж

1" · G1"

Inlet thread length27 mm
Overall height95 mm
Outlet center height27 mm
Inlet height24 mm
Flange width113 mm
Bolt spacing🔒
Flange diameter🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • На монтажной резьбе не допускаются заусенцы
  • При монтаже намотайте ленту PTFE (фум-ленту) на резьбы входного и выходного патрубков
DCF-Z-40S-DXK · 1½" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-40S-DXK

DCF-Z-40S-DXK · 1½" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж

1½" · G1½"

Mounting spacing205 mm
Top offset28 mm
Overall height141 mm
Inlet height34 mm
Outlet height🔒
Base length🔒
Bolt spacing75 mm
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE (тефлон) на резьбы воздушных патрубков входа/выхода

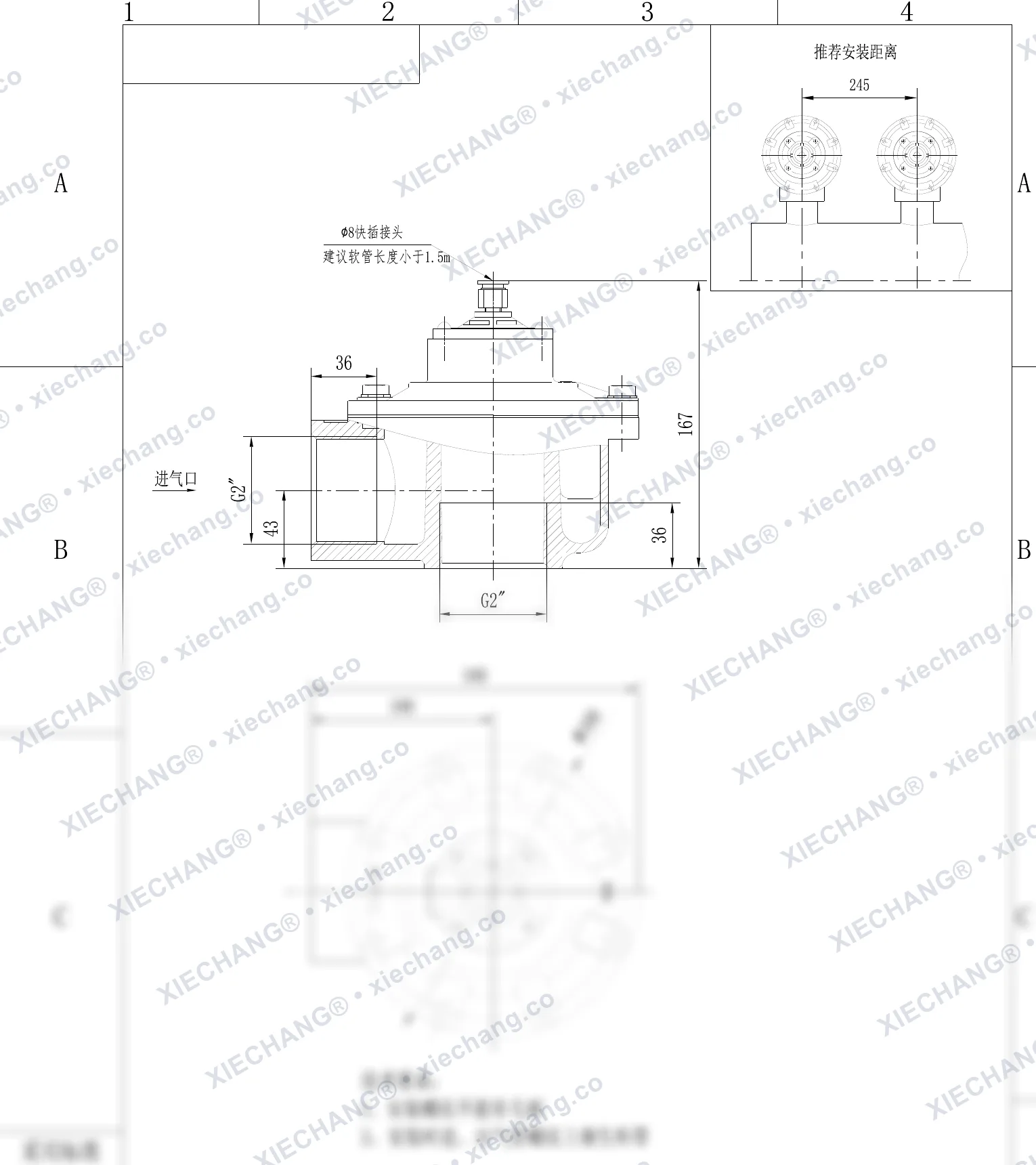

DCF-Z-50S-DXK · 2" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-50S-DXK

DCF-Z-50S-DXK · 2" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж

2" · G2"

Mounting spacing245 mm
Top offset36 mm
Overall height167 mm
Inlet height43 mm
Outlet height🔒
Base length🔒
Bolt spacing100 mm
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE (тефлон) на резьбы воздушных патрубков входа/выхода
DCF-Z-62S-DXK · 2½" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-62S-DXK

DCF-Z-62S-DXK · 2½" · угловой импульсный клапан (с пилотным управлением DXK) — Монтажный чертёж

2½" · G2½"

Mounting spacing275 mm
Top offset37 mm
Overall height180 mm
Inlet height49 mm
Outlet height🔒
Base length🔒
Bolt spacing🔒
Flange diameterØ180 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE (тефлон) на резьбы воздушных патрубков входа/выхода

Импульсный клапан с накидной гайкой DCF-ZM

Импульсный клапан с накидной гайкой DCF-ZM

3 чертежей
DCF-ZM-20 · 3/4" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-20

DCF-ZM-20 · 3/4" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж

3/4" · male thread

Inlet tube outer diameter🔒
Inlet tube bore🔒
Port seat depth🔒
Connector length38 mm
Port spacing80 mm
Overall length118 mm
Overall height162 mm
Port center height58 mm
Outlet height38 mm
Outlet pipe diameterØ27 mm

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ27 наружный / Φ25 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло
DCF-ZM-25 · 1" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-25

DCF-ZM-25 · 1" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж

1" · male thread

Inlet tube outer diameterØ34 mm
Inlet tube boreØ32 mm
Port seat depth30 mm
Connector length47 mm
Port spacing93 mm
Overall length🔒
Overall height192 mm
Port center height83 mm
Outlet height🔒
Outlet pipe diameter🔒

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ34 наружный / Φ32 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло
DCF-ZM-40S · 1½" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-40S

DCF-ZM-40S · 1½" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж

1½" · male thread

Inlet tube outer diameterØ48 mm
Inlet tube boreØ45.5 mm
Port seat depth30 mm
Connector length64 mm
Port spacing🔒
Overall length🔒
Overall height236 mm
Port center height🔒
Outlet height55 mm
Outlet pipe diameterØ48 mm

🔒 Получить скрытые размеры по запросу

  • Даны размеры торца входного патрубка: Φ48 наружный / Φ45.5 внутренний, фаска 3×30°, установочное стальное кольцо фиксирует седло

Крупногабаритный импульсный клапан DMY-III 8-16 дюймов

Крупногабаритный импульсный клапан DMY-III 8-16 дюймов

5 чертежей
DMY-III-250C · 10 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-III-250C

DMY-III-250C · 10 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж

10 inch · flange (16-M12 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes🔒
Flange thickness20 mm
Mounting height40 mm
Spray tube diameterØ275 mm
Spray tube wall10 mm
Outlet diameterØ512 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • Большая пружина при установке не должна перекашиваться

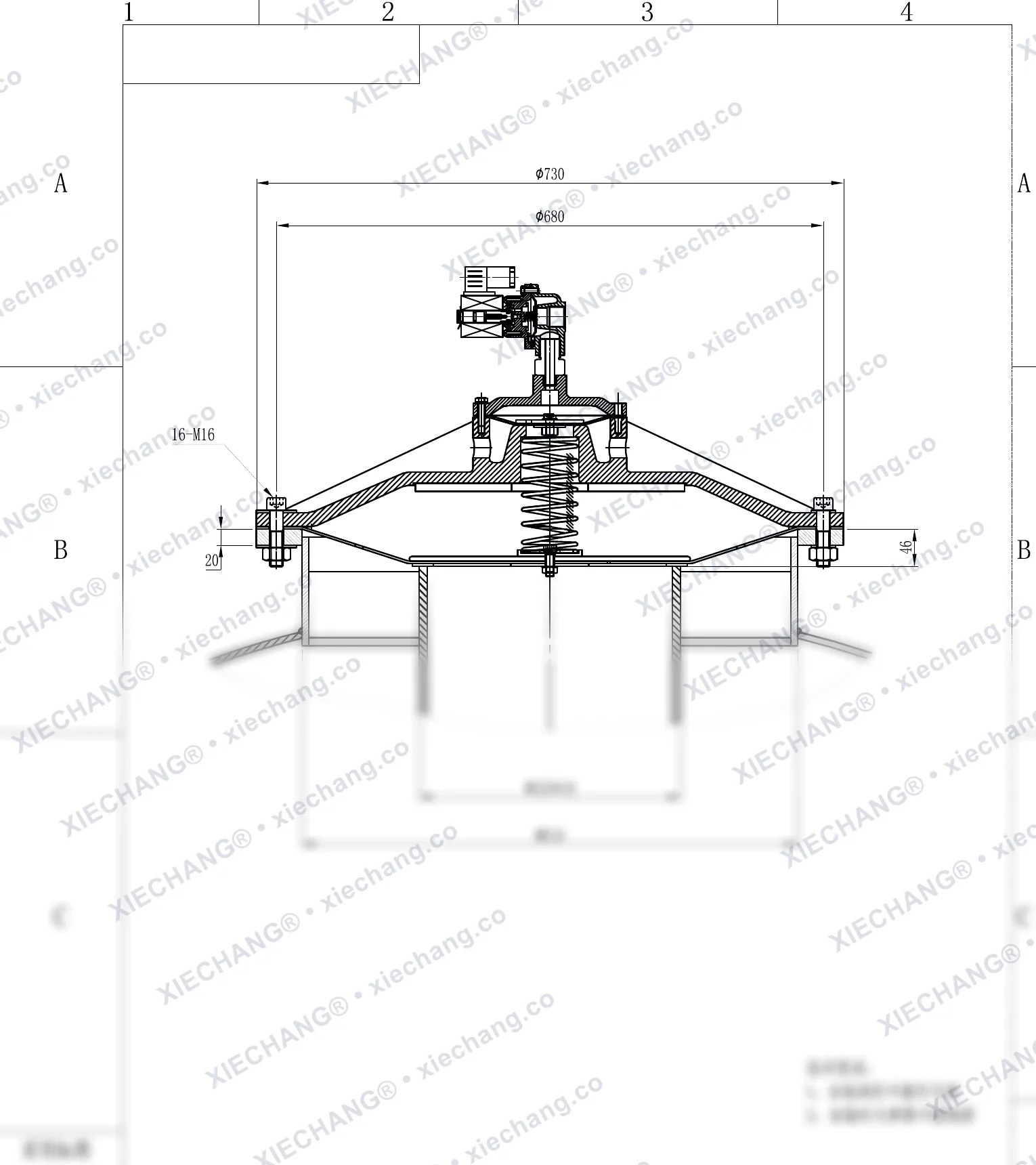

DMY-III-300C · 12 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-III-300C

DMY-III-300C · 12 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж

12 inch · flange (16-M16 bolts)

Outer flange diameterØ730 mm
Bolt circle diameterØ680 mm
Bolt holes16-M16
Flange thickness20 mm
Mounting height46 mm
Spray tube diameter🔒
Spray tube wall🔒
Outlet diameter🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • Большая пружина при установке не должна перекашиваться

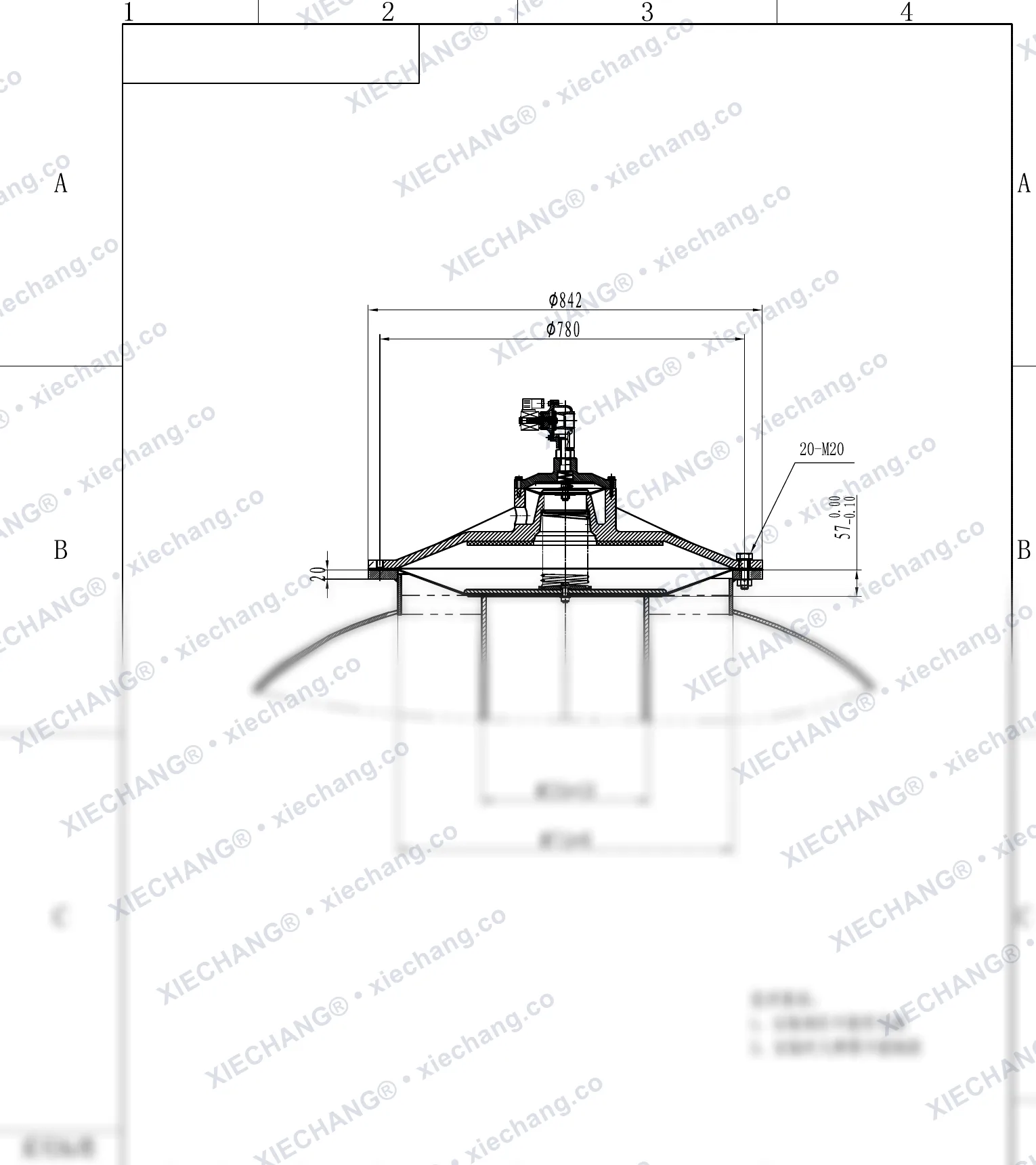

DMY-III-350C · 14 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-III-350C

DMY-III-350C · 14 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж

14 inch · flange (20-M20 bolts)

Outer flange diameterØ842 mm
Bolt circle diameterØ780 mm
Bolt holes20-M20
Flange thickness20 mm
Mounting height🔒
Spray tube diameterØ356 mm
Spray tube wall🔒
Outlet diameter🔒
Outlet wall8 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • Большая пружина при установке не должна перекашиваться
DMY-III-400C · 16 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-III-400C

DMY-III-400C · 16 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж

16 inch · flange (24-M24 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Outlet diameterØ806 mm
Spray tube diameter🔒
Spray tube wall10 mm
Mounting height50 mm
Flange thickness20 mm
Bolt holes24-M24

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • Большая пружина при установке не должна перекашиваться

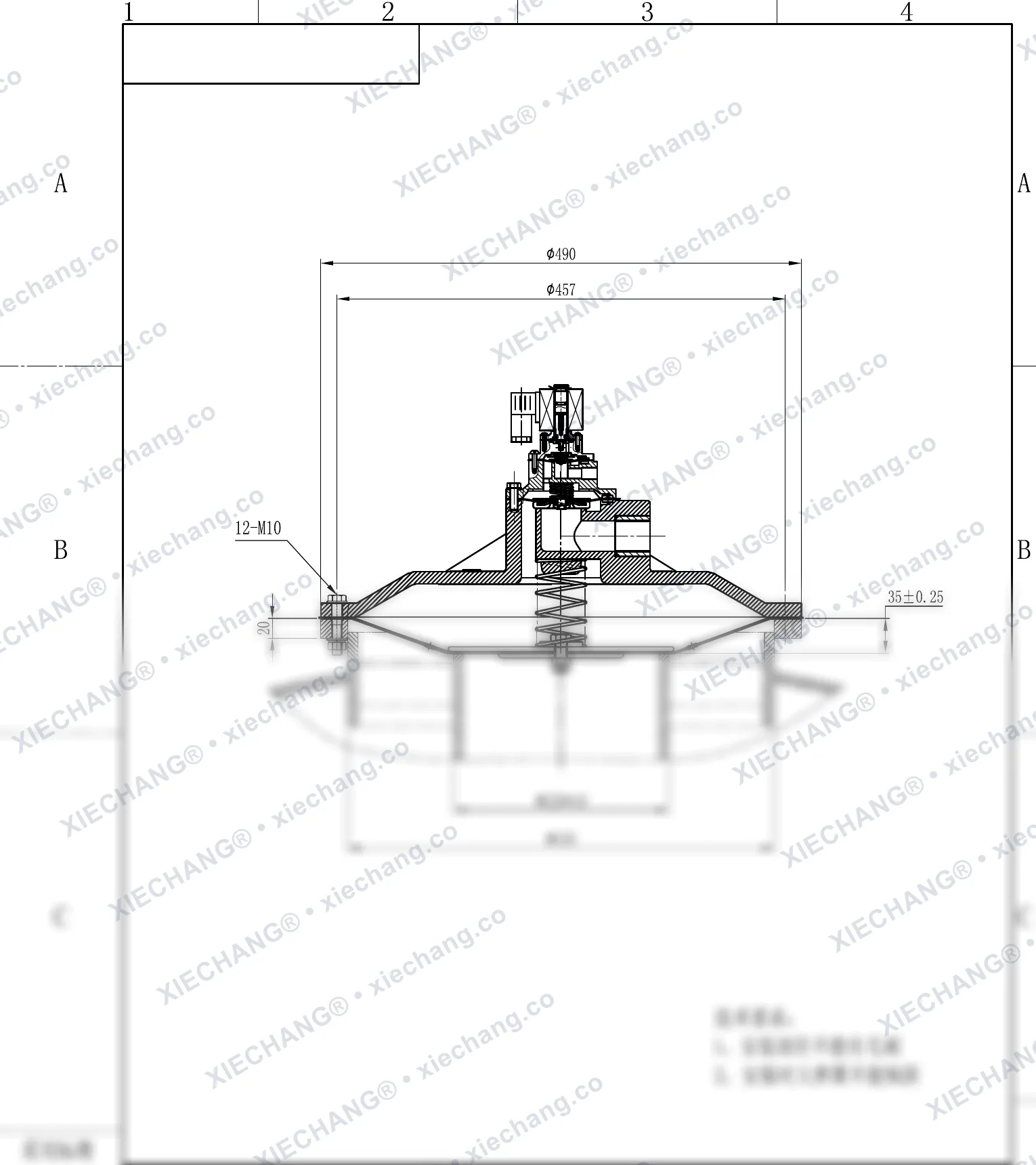

DMY-III-200C · 8 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-III-200C

DMY-III-200C · 8 дюймов · погружной/врезной низконапорный импульсный клапан — Монтажный чертёж

8 inch · flange (12-M10 bolts)

Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes12-M10
Flange thickness🔒
Mounting height35 mm
Spray tube diameterØ220 mm
Spray tube wall10 mm
Outlet diameterØ435 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • Большая пружина при установке не должна перекашиваться

Погружной взрывозащищённый импульсный клапан DCF-F-Y для рукавных фильтров

Погружной взрывозащищённый импульсный клапан DCF-F-Y для рукавных фильтров

9 чертежей
DCF-F-Y-62S · 2.5" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-62S

DCF-F-Y-62S · 2.5" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

2.5" · flange

Overall height196 mm
Flange outer diameterØ208 mm
Bolt circle diameterØ188 mm
Port diameterØ75.5 mm
Seat bolt circleØ148 mm
Inlet height35 mm
Flange thickness25 mm
Nozzle flange diameterØ230 mm
Nozzle bolt circleØ152 mm
Nozzle bore diameterØ75 mm
Nozzle pipe diameterØ76 mm
Nozzle pipe outer diameter🔒
Nozzle depth🔒
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы
DCF-F-Y-102S · 4" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-102S

DCF-F-Y-102S · 4" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

4" · flange

Overall height🔒
Flange outer diameter🔒
Bolt circle diameter🔒
Port diameterØ114 mm
Seat bolt circleØ177 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ180 mm
Nozzle bore diameterØ113 mm
Nozzle pipe diameterØ114 mm
Nozzle pipe outer diameterØ194 mm
Nozzle depth45 mm
O ring112 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы

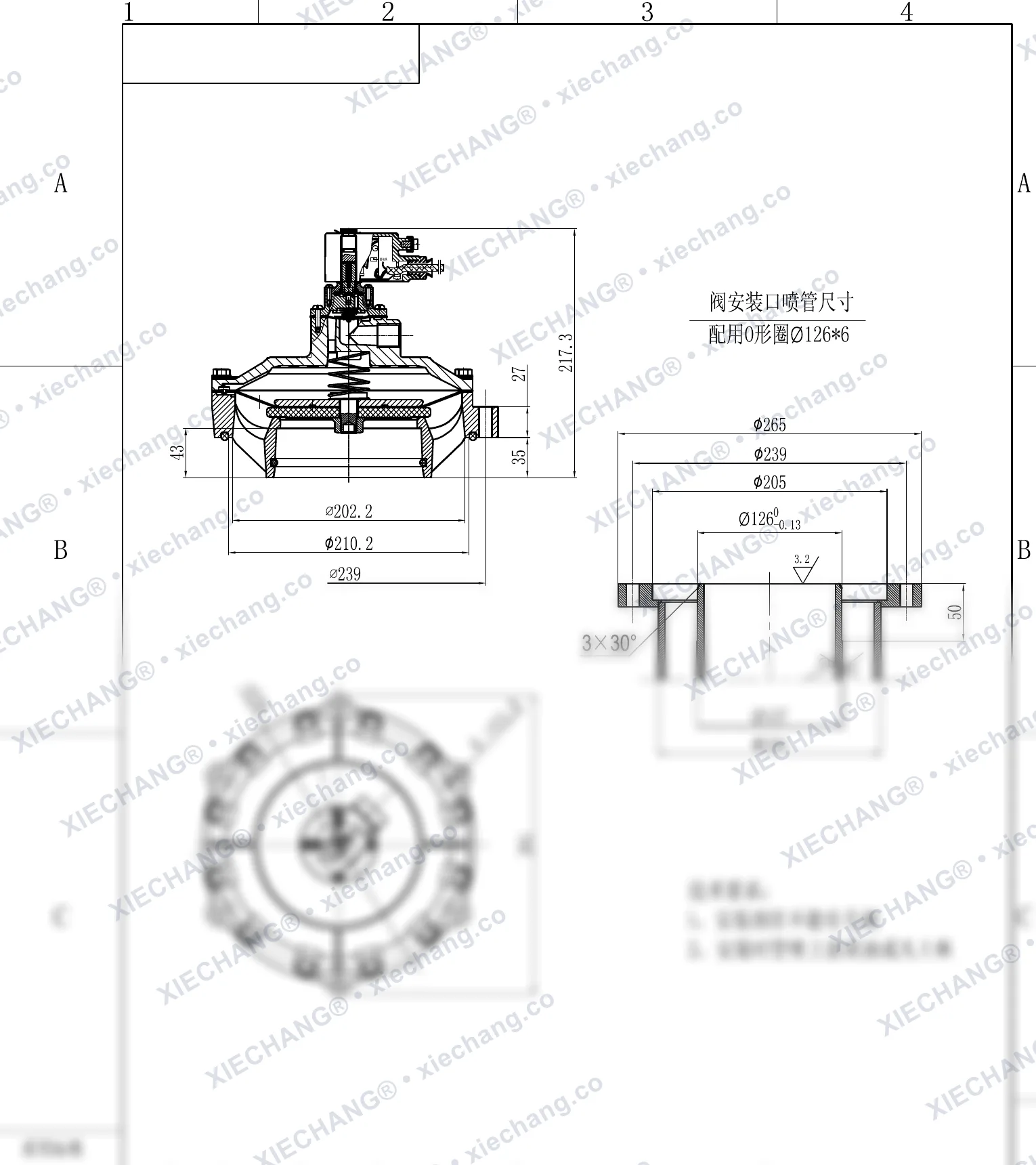

DCF-F-Y-115S · 4.5" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-115S

DCF-F-Y-115S · 4.5" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

4.5" · flange

Overall height217.3 mm
Flange outer diameterØ239 mm
Bolt circle diameterØ239 mm
Port diameterØ202.2 mm
Seat bolt circleØ210.2 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ265 mm
Nozzle bolt circleØ205 mm
Nozzle bore diameterØ126 mm
Nozzle pipe diameter🔒
Nozzle pipe outer diameterØ194 mm
Nozzle depth🔒
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы
DCF-F-Y-25 · 1" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-25

DCF-F-Y-25 · 1" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1" · G1"

Overall height🔒
Body diameter🔒
Port diameter🔒
Inlet height33 mm
Bolt circle diameterØ95 mm
Opening diameterØ60 mm
Opening boreØ31 mm
Opening depth20 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу выходного патрубка
DCF-F-Y-40S · 1.5" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-40S

DCF-F-Y-40S · 1.5" · взрывозащищённый импульсный клапан с наружной резьбой — Монтажный чертёж

1.5" · G1½"

Overall height🔒
Flange diameter🔒
Port diameterØ48 mm
Seat bolt circleØ73 mm
Inlet height40 mm
Mounting flange diameterØ112 mm
Opening diameterØ74 mm
Opening boreØ45 mm
Opening depth🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу выходного патрубка

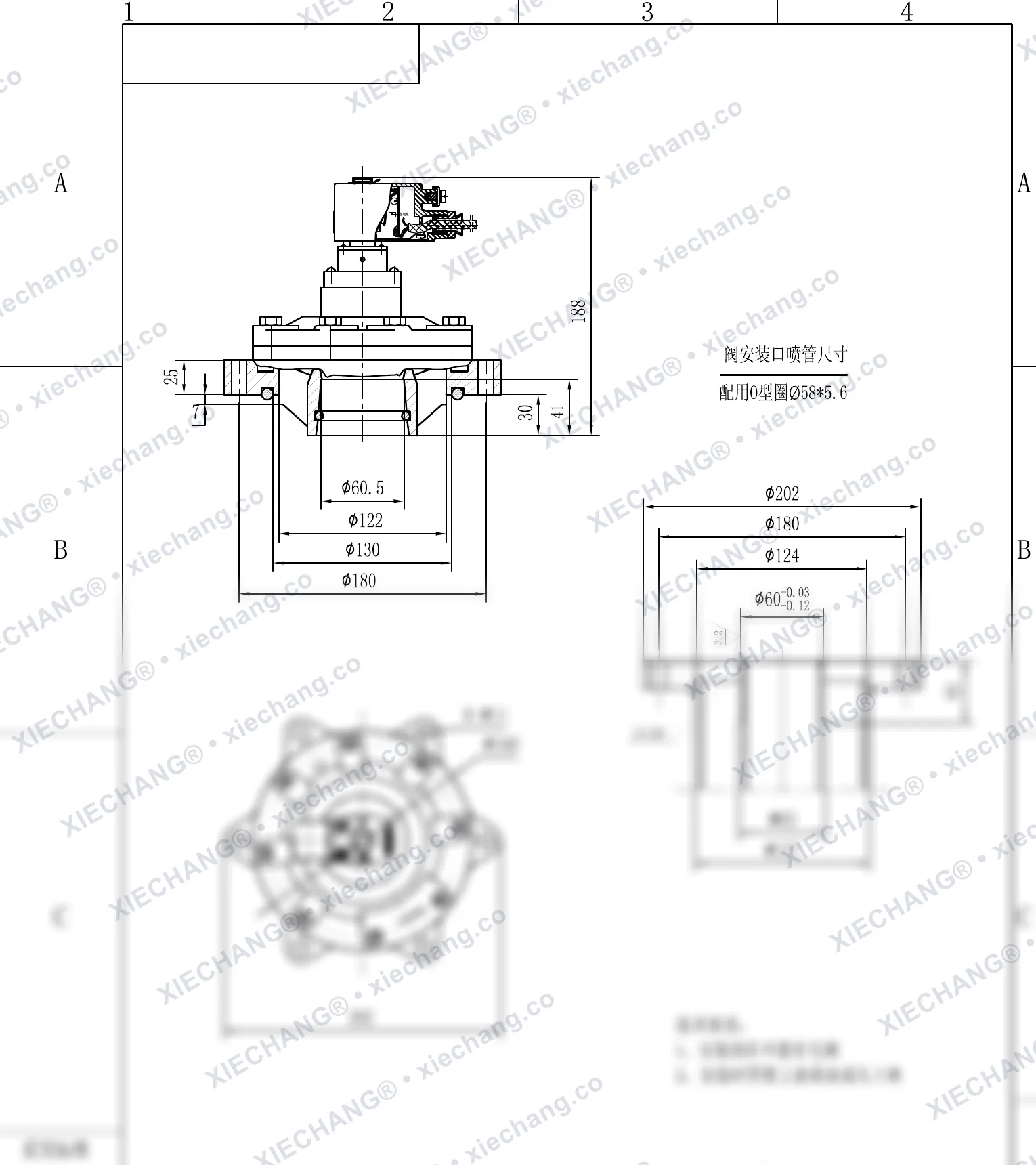

DCF-F-Y-50S · 2" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-50S

DCF-F-Y-50S · 2" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

2" · flange

Overall height188 mm
Flange outer diameterØ180 mm
Bolt circle diameter🔒
Port diameterØ60.5 mm
Seat bolt circleØ122 mm
Inlet height30 mm
Flange thickness25 mm
Nozzle flange diameterØ202 mm
Nozzle bolt circle🔒
Nozzle bore diameter🔒
Nozzle pipe diameterØ63 mm
Nozzle pipe outer diameterØ127 mm
Nozzle depth45 mm
O ring58 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы

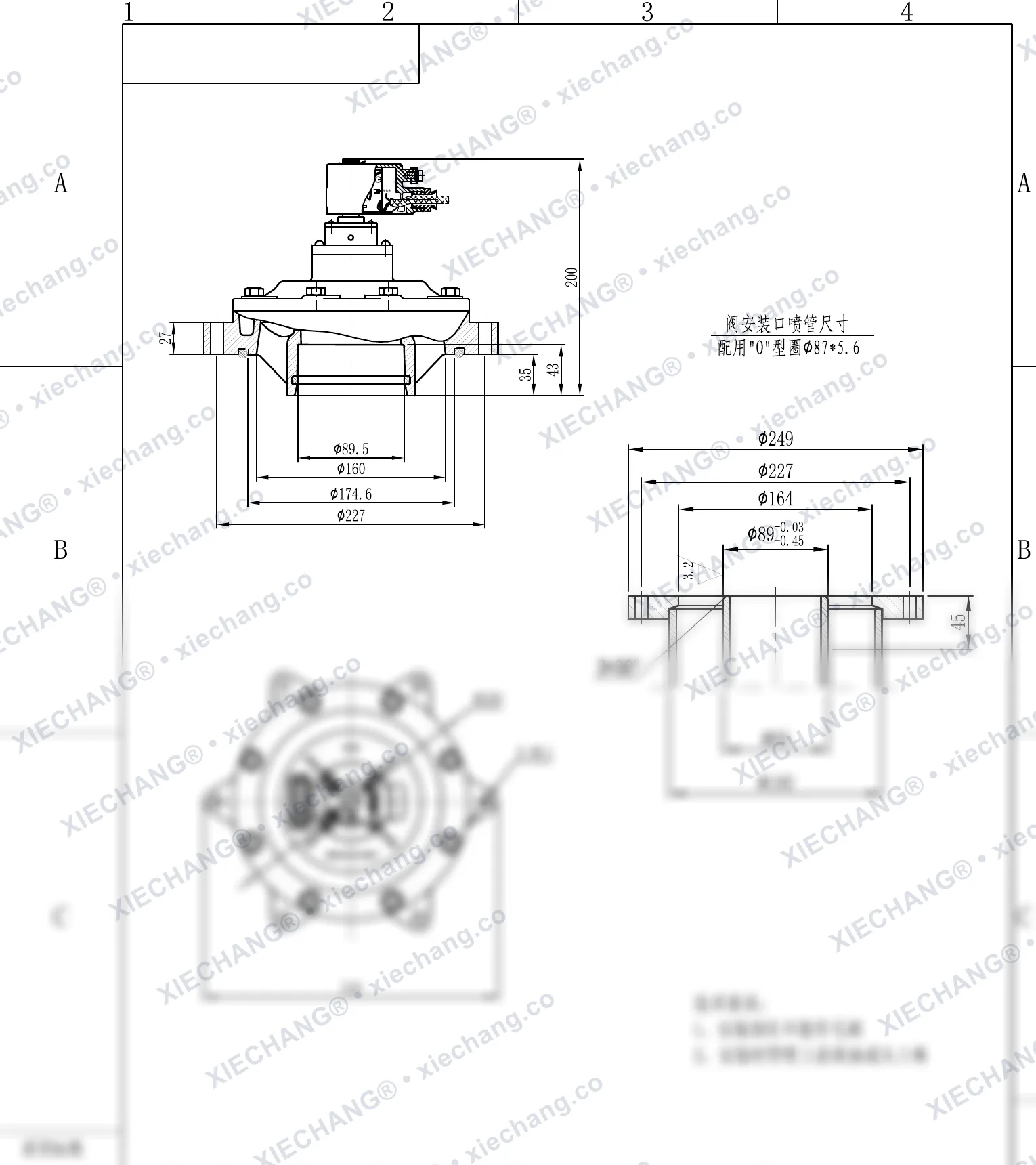

DCF-F-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-76S(standard O-ring)

DCF-F-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Overall height200 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Port diameterØ89.5 mm
Seat bolt circleØ174.6 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ89 mm
Nozzle pipe diameter🔒
Nozzle pipe outer diameter🔒
Nozzle depth45 mm
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы

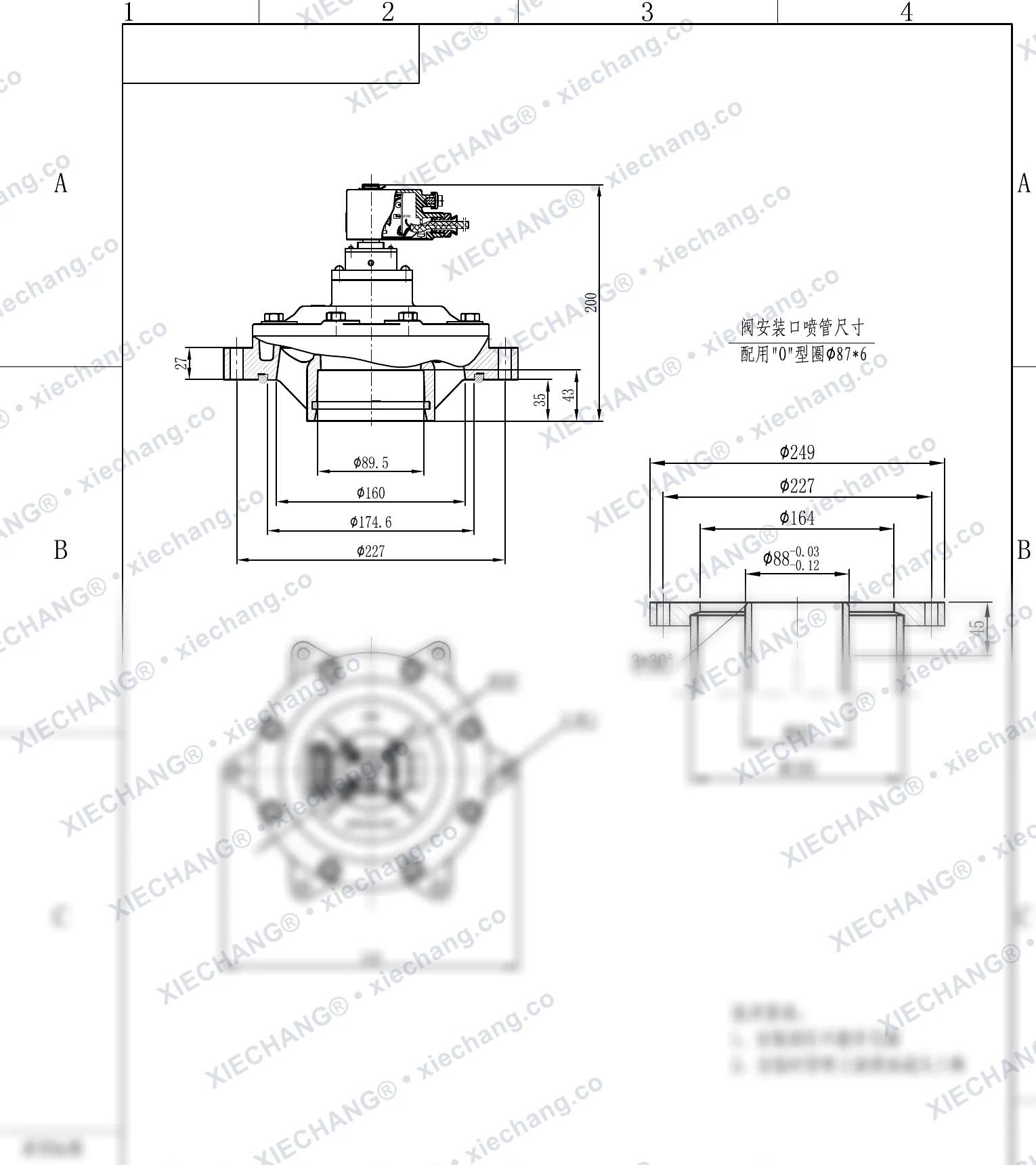

DCF-F-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Y-76S(special O-ring)

DCF-F-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Overall height200 mm
Flange outer diameter🔒
Bolt circle diameter🔒
Port diameter🔒
Seat bolt circleØ174.6 mm
Inlet height35 mm
Flange thickness27 mm
Nozzle flange diameterØ249 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ89 mm
Nozzle pipe diameterØ89 mm
Nozzle pipe outer diameterØ180 mm
Nozzle depth45 mm
O ring87 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы

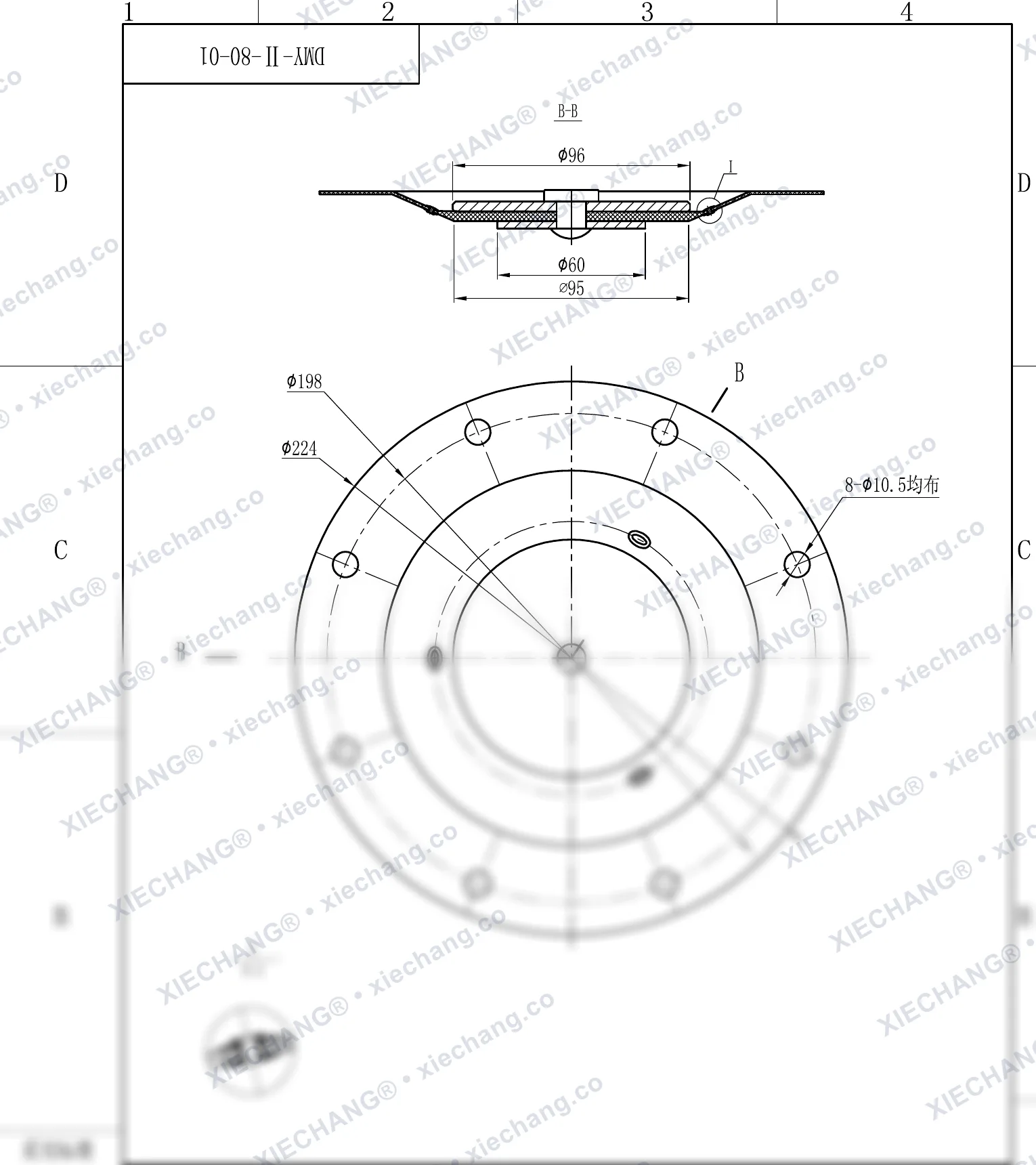

DMY-F-II-80 · DN80 (3") · погружной/врезной взрывозащищённый импульсный клапан (с продувочной трубой / проходным фланцем) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-F-II-80

DMY-F-II-80 · DN80 (3") · погружной/врезной взрывозащищённый импульсный клапан (с продувочной трубой / проходным фланцем) — Монтажный чертёж

DN80 (3") · flange

Overall height187 mm
Air pocket pipe diameterØ168 mm
Spray pipe diameterØ89 mm
Spray pipe inner diameter🔒
Flange outer diameterØ224 mm
Flange bolt circleØ198 mm
Flange mid diameterØ185 mm
Flange boreØ168.2 mm
Flange width🔒
Flange thickness🔒
Seat face height17 mm
Nozzle depth45 mm

🔒 Получить скрытые размеры по запросу

  • Фланец воздушной камеры по стандарту G5010-58, использовать плоский фланец толщиной 20 мм
  • Воздушная камера должна выполняться из бесшовной стальной трубы Φ168 с толщиной стенки 3≤δ≤5 мм
  • Размер по плоскости «фланец — продувочная труба» должен выдерживаться 17±1 мм
  • Расстояние от плоского фланца до верхней кромки бесшовной трубы Φ168 должно быть ≥14 мм
  • Отверстие в стенке под продувочную трубу должно иметь фаску 2×30°
  • Смажьте обработанную поверхность продувочной трубы вазелином, чтобы уплотнительное кольцо не порвалось и не потекло при жёсткой запрессовке

Погружной импульсный клапан

Погружной импульсный клапан

15 чертежей
WPS-CA/EP102 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP102

WPS-CA/EP102 · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset27 [1.06]
Mounting flange face to body35 [1.36]
Base offset (2nd)40 [1.57]
Front view outer bolt-circle / envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe bore ø🔒
Exit-pipe key dimension (tol)🔒
Exit-pipe inner clearance ø🔒
Exit-pipe seat ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP102.B · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP102.B

WPS-CA/EP102.B · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view outer envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe flange ODØ227 [8.94]
Exit-pipe key dimension🔒
Exit-pipe bore ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe flange thickness45 [1.77]
Chamfer3*30°
Surface finish🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP102.B · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP102.B

WPS-CA/EP102.B · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover thickness / lip🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view outer envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe flange OD🔒
Exit-pipe key dimension🔒
Exit-pipe bore ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe flange thickness45 [1.77]
Chamfer3*30°
Surface finish1.6 and 3.2
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP115 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP115

WPS-CA/EP115 · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring ø🔒
Diaphragm bore🔒
Cover/top boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope261 [10.276]
Front view outer flangeØ239 [Ø9.41]
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe seat ø🔒
Exit-pipe key ø (tol)🔒
Exit-pipe inner clearance ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP50 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP50

WPS-CA/EP50 · погружной клапан — Монтажный чертёж

Overall length (valve)188 [7.4]
Mounting flange ODØ180 [7.09]
Ring øØ130 [5.12]
Diaphragm/seat ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe seat bore ø (tol)🔒
Exit-pipe outer body ø🔒
Exit-pipe inner bore ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Surface finish🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP62 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP62

WPS-CA/EP62 · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Mounting flange OD🔒
Ring ø🔒
Diaphragm ø🔒
Seat bore ø (tol)🔒
Cover/top boss offset🔒
Solenoid/pilot boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Front view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step øØ152 [5.98]
Exit-pipe body ø🔒
Exit-pipe bore ø (tol)🔒
Exit-pipe flange thickness🔒
Chamfer3*30°
Surface finish3.2
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP76 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP76

WPS-CA/EP76 · погружной клапан — Монтажный чертёж

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange OD🔒
Ring ø🔒
Inner ring ø🔒
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒
Mounting flange face to body🔒
Base offset (2nd)🔒
Top-view envelope🔒
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange ODØ249
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe key bore ø (tol)🔒
Exit-pipe seat ø🔒
Exit-pipe bore ø🔒
Exit-pipe flange thickness🔒
Chamfer3*30°
Surface finish3.2
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP76 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP76

WPS-CA/EP76 · погружной клапан — Монтажный чертёж

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange OD🔒
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]
Base offset (2nd)🔒
Top-view envelope249 [9.8]
Bolt circle diameter (bcd)🔒
Mounting hole pattern🔒
Exit-pipe outer flange OD🔒
Exit-pipe flange OD (2nd)🔒
Exit-pipe step ø🔒
Exit-pipe key bore ø (tol)🔒
Exit-pipe seat ø🔒
Exit-pipe bore ø🔒
Exit-pipe flange thickness🔒
Chamfer🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EG25 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EG25

WPS-CA/EG25 · погружной клапан — Монтажный чертёж

Overall length (valve)140 [5.51]
Inlet flange/hub ODØ59 [2.32]
Port bore ø🔒
ThreadG1"
Top boss offset🔒
Mounting flange face to body🔒
Front-view body ø🔒
Exit-pipe outer ø🔒
Exit-pipe thread🔒
Exit-pipe chamfer🔒
Exit-pipe wall/step🔒
Exit-pipe engagement length🔒
Valve opening size (bore)🔒
Valve opening slot radius🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EG40 · погружной клапан — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EG40

WPS-CA/EG40 · погружной клапан — Монтажный чертёж

Overall length (valve)🔒
Inlet flange/hub OD🔒
Port bore ø🔒
Thread (inlet)🔒
Top boss offset🔒
Mounting flange face to body🔒
Front-view body ø🔒
Exit-pipe outer ø🔒
Exit-pipe thread🔒
Exit-pipe chamfer🔒
Exit-pipe wall/step3 [0.12]
Exit-pipe engagement length25 [0.98]
Valve opening size (bore)🔒
Valve opening slot radiusR4 [R0.16]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP200 · 8 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP200

WPS-CA/EP200 · 8 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP250 · 10 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP250

WPS-CA/EP250 · 10 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP300 · 12 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP300

WPS-CA/EP300 · 12 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP350 · 14 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP350

WPS-CA/EP350 · 14 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]
Center / lower height (toleranced)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP400 · 16 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/EP400

WPS-CA/EP400 · 16 дюймов · крупногабаритный клапан сверхнизкого давления — Монтажный чертёж

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)🔒
Center / lower height50 [1.97]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

Погружной импульсный клапан DCF-Y

Погружной импульсный клапан DCF-Y

16 чертежей
DCF-Y-102S · 4" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-102S

DCF-Y-102S · 4" · погружной/врезной импульсный клапан — Монтажный чертёж

4" · flange (gland PG11)

Overall height211 mm
Flange thickness27 mm
Flange step6.5 mm
Neck height35 mm
Neckto base40 mm
Flange diameter innerØ114 mm
Flange diameterØ177 mm
Flange outer step191 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ215 mm
Top view width249 mm
Side view width221 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2195 mm
Spray port step 3180 mm
Spray port boreØ113 mm
Spray tube114*5
Spray tube outer🔒
Inlet height🔒
Wall thickness3 mm
Outlet length🔒
Port depth45 mm
Port view height219 mm
Mounting spacing225 mm
O ring112*5.3

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-Y-102S.B(102*6) · 3.5" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-102S.B(102*6)

DCF-Y-102S.B(102*6) · 3.5" · погружной/врезной импульсный клапан — Монтажный чертёж

3.5" · flange (gland PG11)

Overall height210 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ103 mm
Flange diameterØ160 mm
Flange outer step176.5 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Top view width249 mm
Bolt hole diameter🔒
Bolt hole count🔒
Spray port outer249 mm
Spray port step 1🔒
Spray port step 2181 mm
Spray port step 3172 mm
Spray port boreØ101 mm
Spray tube108*7
Spray tube outer180 mm
Inlet height20 mm
Wall thickness3 mm
Outlet length13 mm
Port depth45 mm
Port view height219 mm
Mounting spacing225 mm
O ring102*6

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-Y-115S · 4.5" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-115S

DCF-Y-115S · 4.5" · погружной/врезной импульсный клапан — Монтажный чертёж

4.5" · flange

Overall depth217.3 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ195.2 mm
Flange diameterØ202.2 mm
Flange outer diameterØ210.2 mm
Body diameterØ239 mm
Top view width🔒
Bolt hole diameter🔒
Bolt hole count6
Spray port outer265 mm
Spray port step 1239 mm
Spray port step 2205 mm
Spray port boreØ126 mm
Spray tube outer194 mm
Counterbore127
Port depth50 mm
Chamfer3x30deg
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы
DCF-Y-25 · 1" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-25

DCF-Y-25 · 1" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж

1" · G1"

Overall height140 mm
Outlet thread length33 mm
Flange to outlet40 mm
Outlet step13 mm
Thread outer diameterØ35 mm
Flange diameterØ59 mm
Bolt circle diameterØ96 mm
Hub diameterØ40 mm
Reservoir opening diameterØ60 mm
Opening radius3.5 mm
Opening radius count4
Bore diameterØ31 mm
Seat bore🔒
Seat depth🔒
Chamfer🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная резьба должна быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу выходного патрубка
DCF-Y-40S · 1.5" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-40S

DCF-Y-40S · 1.5" · погружной/врезной импульсный клапан (резьбовой) — Монтажный чертёж

1.5" · G1½"

Overall height182 mm
Flange to outlet40 mm
Outlet thread length41 mm
Outlet step11 mm
Thread outer diameterØ48.5 mm
Flange diameterØ73 mm
Body diameterØ102 mm
Bolt circle diameterØ112 mm
Reservoir opening diameterØ74 mm
Opening radius4 mm
Opening radius count4
Bore diameter🔒
Seat boreØ48 mm
Seat depth25 mm
Wall thickness🔒
Chamfer🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная резьба должна быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу выходного патрубка
DCF-Y-50S · 2" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-50S

DCF-Y-50S · 2" · погружной/врезной импульсный клапан — Монтажный чертёж

2" · flange (gland PG11)

Body diameterØ160 mm
Top view width202 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Flange step7 mm
Flange thickness25 mm
Flange diameter innerØ60.5 mm
Flange diameterØ122 mm
Flange outer step130 mm
Flange outer diameterØ180 mm
Neck height30 mm
Neckto base41 mm
Side depth188 mm
Spray port outer202 mm
Spray port step 1180 mm
Spray port step 2124 mm
Spray port boreØ60 mm
Spray tube63.5*5
Spray tube outer127 mm
Inlet height20 mm
Wall thickness🔒
Outlet length🔒
Port depth45 mm
Mounting spacing185 mm
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест

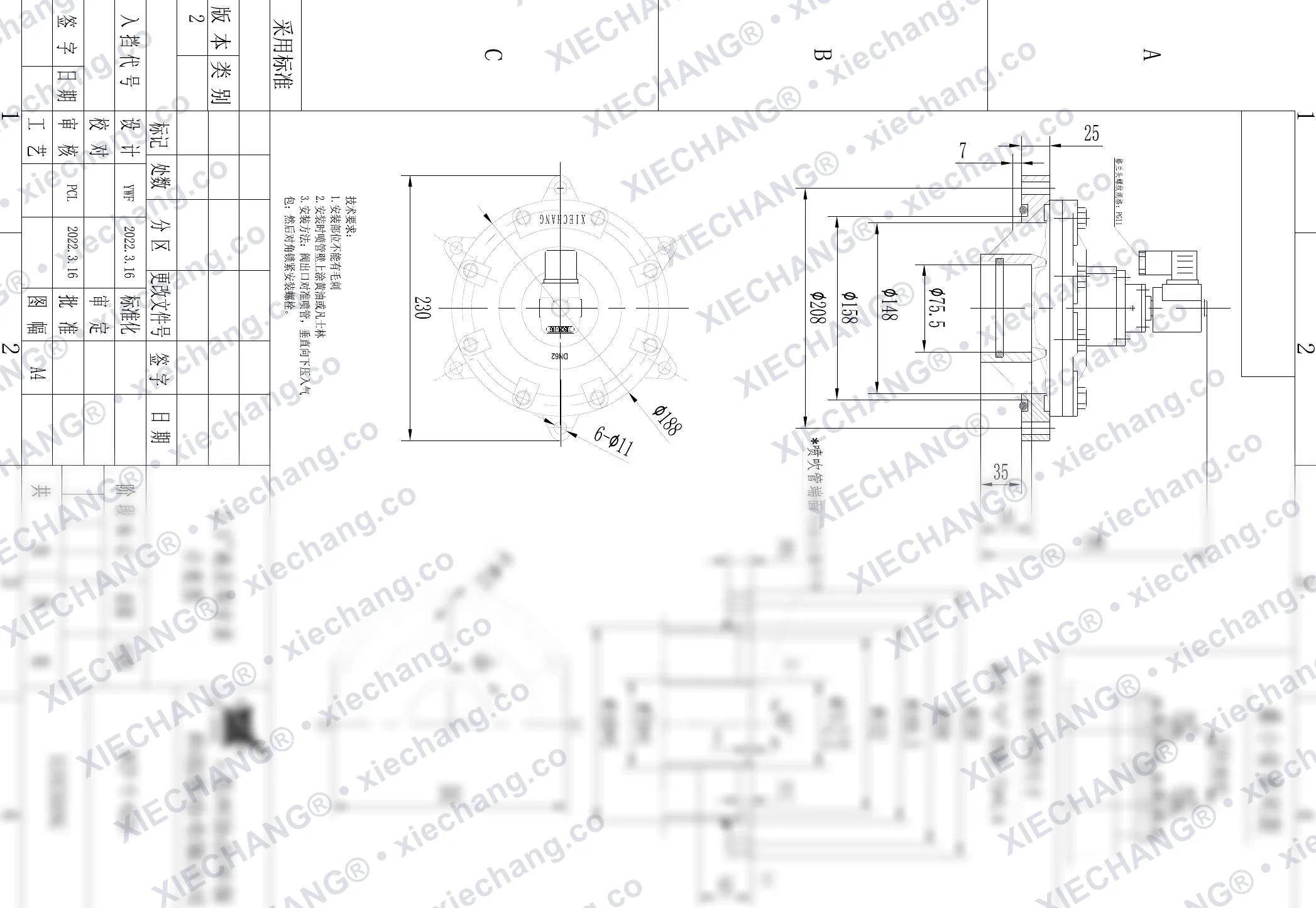

DCF-Y-62S · 2.5" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-62S

DCF-Y-62S · 2.5" · погружной/врезной импульсный клапан — Монтажный чертёж

2.5" · flange (gland PG11)

Body diameterØ188 mm
Top view width230 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Flange step7 mm
Flange thickness25 mm
Flange diameter innerØ75.5 mm
Flange diameterØ148 mm
Flange outer step158 mm
Flange outer diameterØ208 mm
Neck height🔒
Neckto base🔒
Side depth196 mm
Spray port outer🔒
Spray port step 1208 mm
Spray port step 2169.5 mm
Spray port step 3152 mm
Spray port boreØ75 mm
Spray tube76*4
Spray tube outer168*5
Top view base202 mm
Inlet height20 mm
Wall thickness3 mm
Outlet length14 mm
Port depth45 mm
Mounting spacing210 mm
O ring73*5.6

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-Y-76S-II · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

DCF-Y-76S-II

DCF-Y-76S-II · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

3" · flange

DCF-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-76S(standard O-ring)

DCF-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

3" · flange

Overall height200 mm
Flange thickness27 mm
Neck height35 mm
Flange thickness total43 mm
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm
Flange outer step174.6 mm
Flange outer diameterØ227 mm
Bolt circle diameter🔒
Top view width🔒
Bolt hole diameterØ11 mm
Bolt hole count🔒
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2164 mm
Spray port boreØ89 mm
Spray tube outer180 mm
Port depth45 mm
Chamfer3x30deg
O ring87*5.6

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы
DCF-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Y-76S(special O-ring)

DCF-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

3" · flange

Overall height200 mm
Flange thickness27 mm
Neck height🔒
Flange thickness total🔒
Flange diameter innerØ89.5 mm
Flange diameterØ160 mm
Flange outer step174.6 mm
Flange outer diameterØ227 mm
Bolt circle diameterØ200 mm
Top view width249 mm
Bolt hole diameterØ11 mm
Bolt hole count6
Spray port outer249 mm
Spray port step 1227 mm
Spray port step 2164 mm
Spray port boreØ88 mm
Spray tube outer180 mm
Spray tube boreØ89 mm
Port depth45 mm
Chamfer3x30deg
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку трубы
DCF-YA-76S · 3" · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-YA-76S

DCF-YA-76S · 3" · погружной/врезной импульсный клапан — Монтажный чертёж

3" · flange

Overall height208 mm
Flange thickness54 mm
Flange diameter innerØ89 mm
Flange diameterØ187.5 mm
Flange outer diameter🔒
Bolt circle diameter🔒
Side view height🔒
Bolt hole diameterØ11 mm
Bolt hole count8
Spray port outer220 mm
Spray port step 1187.5 mm
Spray port step 2170 mm
Spray port boreØ87.5 mm
Spray tube89*5
Spray tube outer180*4.5
Inlet height18 mm
Port depth25 mm
Mounting spacing205 mm
O ring100*5.7

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-ZM-20 · 3/4" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-20

DCF-ZM-20 · 3/4" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж

3/4" · male/external thread

Overall height162 mm
Outlet center height58 mm
Inlet to outlet center38 mm
Inlet port diameterØ27 mm
Inlet bore🔒
Inlet depth20 mm
Base length38 mm
Outlet offset80 mm
Overall length🔒
Seat bore🔒
Seat depth20 mm
Chamfer3x30deg

🔒 Получить скрытые размеры по запросу

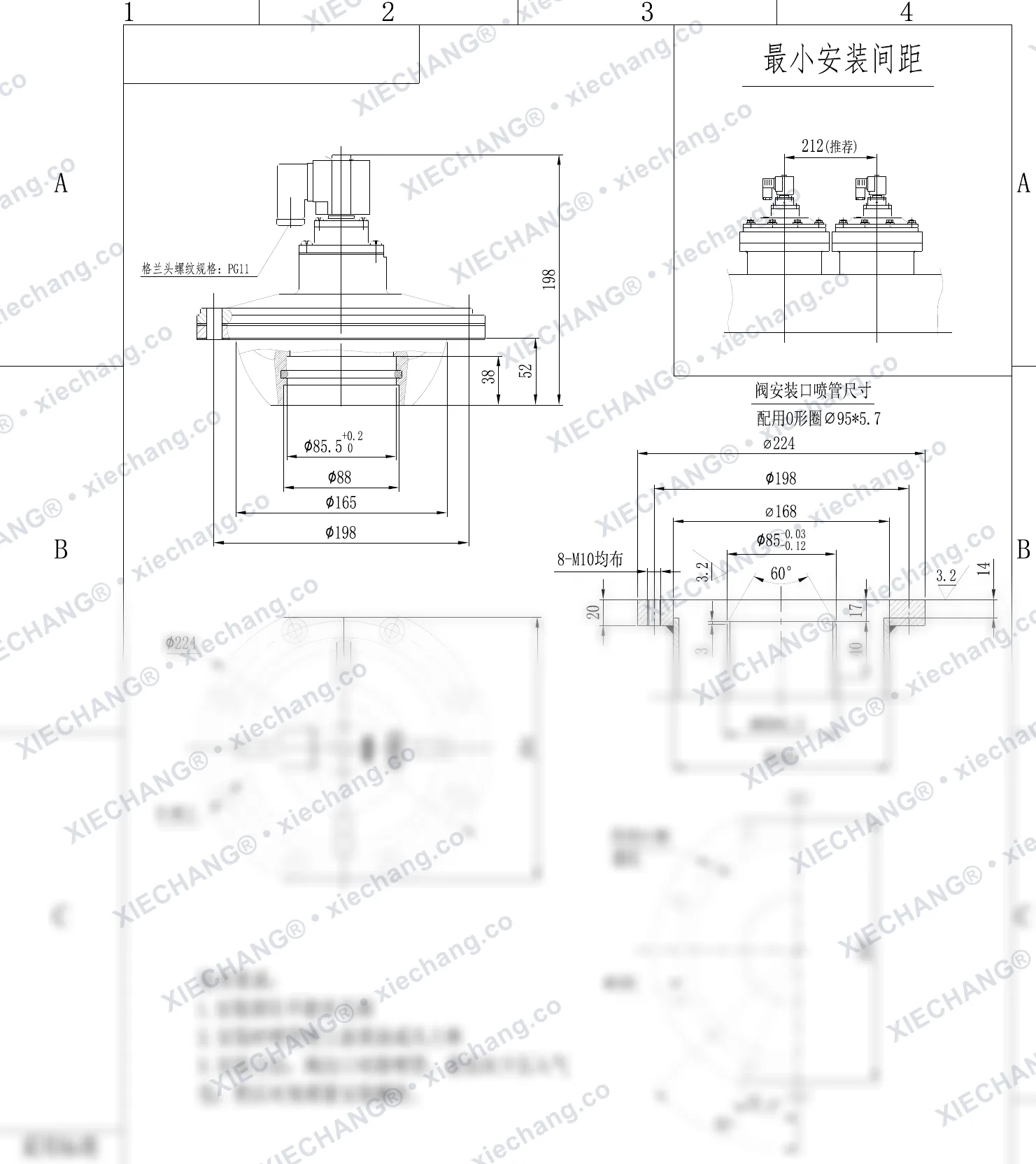

DMY-II-80 · 80 (3") · погружной/врезной импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-II-80

DMY-II-80 · 80 (3") · погружной/врезной импульсный клапан — Монтажный чертёж

80 (3") · flange (gland PG11)

Overall height198 mm
Neck height38 mm
Neckto base52 mm
Flange diameter innerØ85.5 mm
Seat boreØ88 mm
Flange diameterØ165 mm
Flange outer diameterØ198 mm
Bolt circle diameterØ224 mm
Side view height204 mm
Bolt hole diameterØ11 mm
Bolt hole count8
Spray port outer224 mm
Spray port step 1198 mm
Spray port step 2168 mm
Spray port boreØ85 mm
Spray tube89*5.5
Spray tube outer168 mm
Spray port bolt hole8-M10
Reservoir bolt hole4-M8
Reservoir bolt circleØ185 mm
Inlet height20 mm
Wall thickness3 mm
Neckto flange40 mm
Outlet length17 mm
Port depth🔒
Mounting spacing🔒
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест

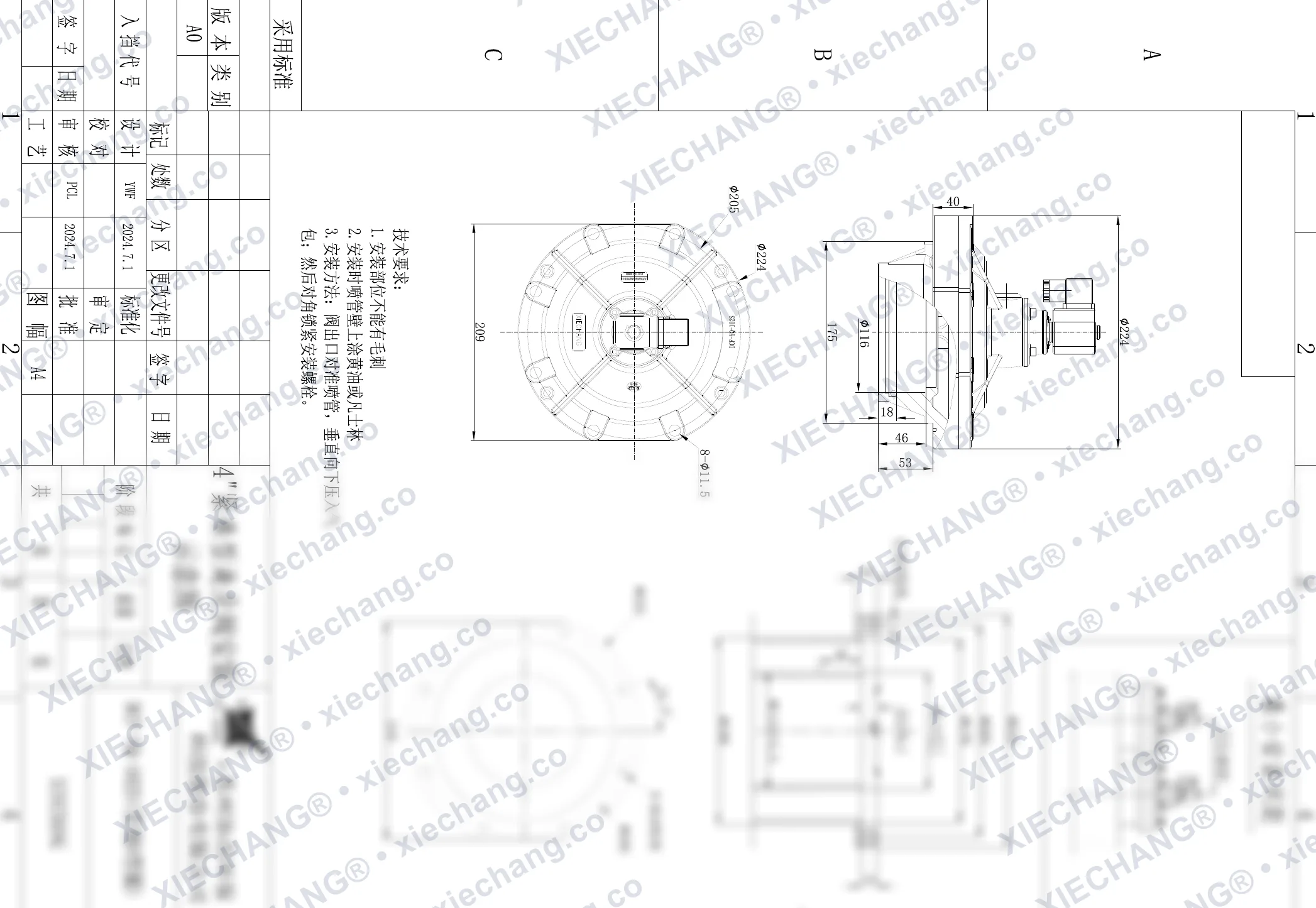

DCF-YQ-102S(стандартное уплотнительное кольцо) · 4" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-YQ-102S(standard O-ring)

DCF-YQ-102S(стандартное уплотнительное кольцо) · 4" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж

4" · flange

Bolt circle diameterØ205 mm
Body diameterØ224 mm
Top view width209 mm
Bolt hole diameterØ11.5 mm
Bolt hole count8
Flange thickness40 mm
Neckto base16 mm
Side depth175 mm
Flange step🔒
Base length🔒
Overall depth53 mm
Seat flange diameterØ225 mm
Reservoir bolt circleØ205 mm
Reservoir top width210 mm
Spray port outer225 mm
Spray port step 1178 mm
Spray port boreØ113 mm
Spray tube114*5.5
Spray tube outer180 mm
Inlet height20 mm
Flange width40 mm
Port depth15 mm
Mounting spacing215 mm
Spray port bolt hole🔒

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-YQ-76S(standard O-ring)

DCF-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной импульсный клапан с урезанной кромкой — Монтажный чертёж

3" · flange (gland PG11)

Overall height203 mm
Neckto base41 mm
Flange thickness total56 mm
Flange diameter innerØ94 mm
Flange diameterØ158 mm
Flange outer diameterØ182 mm
Bolt circle diameterØ200 mm
Side view width188 mm
Spray port outer200 mm
Spray port step 1182 mm
Spray port step 2164 mm
Spray port boreØ89 mm
Spray tube89*4.5
Spray tube outer168 mm
Spray port bolt hole🔒
Inlet height🔒
Wall thickness4 mm
Flange width🔒
Neckto flange22 mm
Port depth25 mm
Flange step18 mm
Reservoir bolt angle22.5deg
Reservoir view height188 mm
Mounting spacing195 mm
O ring87*5.6

🔒 Получить скрытые размеры по запросу

  • Монтажная поверхность должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в ресивер, затем затяните монтажные болты крест-накрест
DCF-YQ-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан (компактный) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-YQ-76S(special O-ring)

DCF-YQ-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной импульсный клапан (компактный) — Монтажный чертёж

3" · flange

Overall height203 mm
Flange outer diameterØ182 mm
Bolt circle diameterØ158 mm
Port diameterØ94 mm
Inlet height36 mm
Seat face height41 mm
Mounting spacing195 mm
Seat outer diameterØ168 mm
Nozzle flange diameterØ200 mm
Nozzle bolt circleØ164 mm
Nozzle bore diameterØ88 mm
Nozzle pipe diameter🔒
Nozzle mounting width🔒
O ring🔒

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна быть без заусенцев
  • При монтаже нанесите консистентную смазку или вазелин на стенку продувочной трубы
  • Способ монтажа: совместите выход клапана с продувочной трубой, вертикально вдавите в воздушную камеру, затем законтрите монтажные болты крест-накрест

Полная серия импульсных клапанов

Полная серия импульсных клапанов

16 чертежей

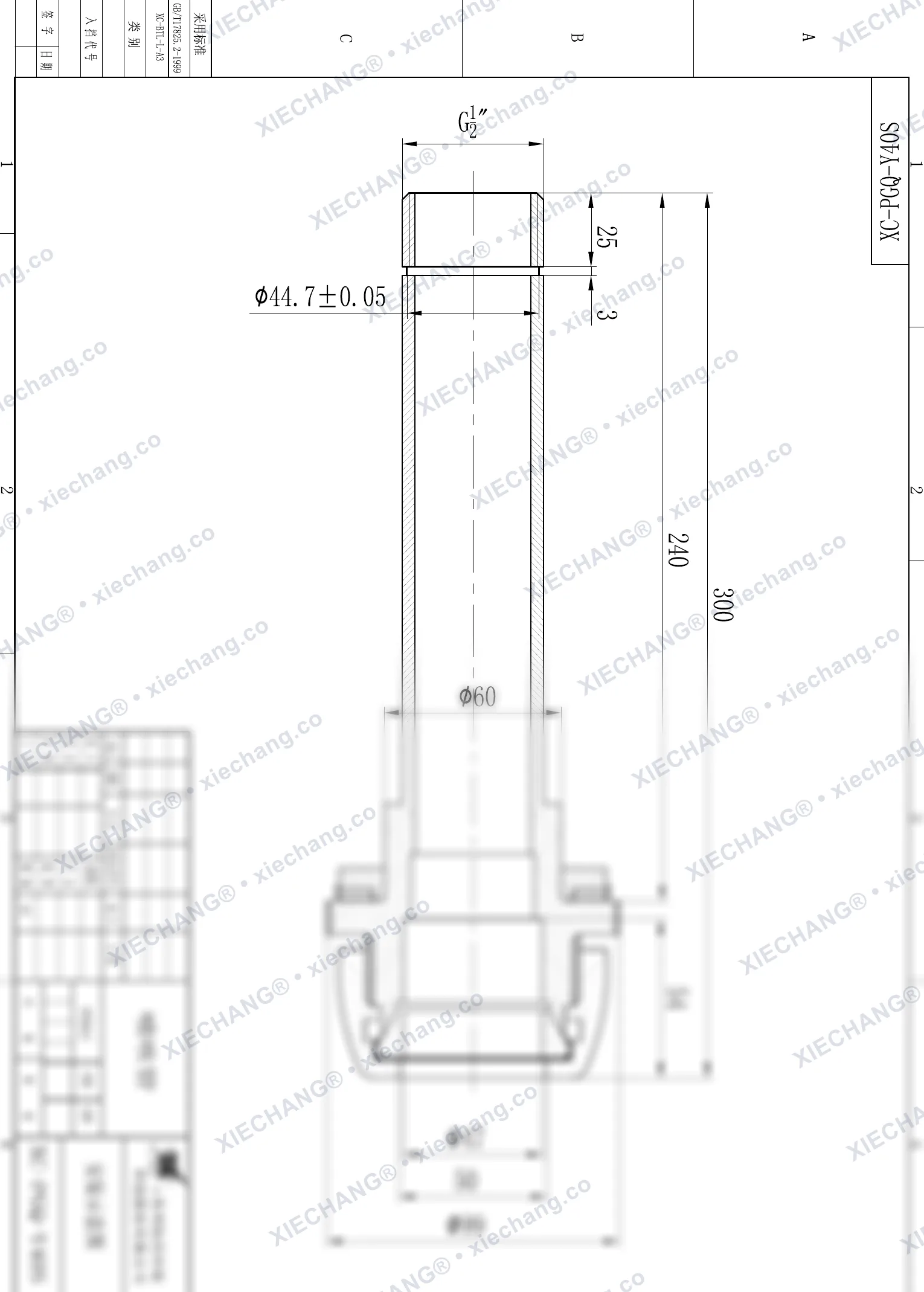

XC-PGQ-Y40S · 1½" · соединитель продувочной / инжекционной трубы (Вентури) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-PGQ-Y40S

XC-PGQ-Y40S · 1½" · соединитель продувочной / инжекционной трубы (Вентури) — Монтажный чертёж

1½" · G1½"

Inner boreØ44.7 mm
Thread section length🔒
Chamfer3 mm
Inner length240 mm
Overall length300 mm
Tube diameterØ60 mm
Connector height54 mm
Nozzle boreØ47 mm
Nozzle diameter🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

XC-PGQ-Y25 · 1" · соединитель продувочной / инжекционной трубы (Вентури) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-PGQ-Y25

XC-PGQ-Y25 · 1" · соединитель продувочной / инжекционной трубы (Вентури) — Монтажный чертёж

1" · G1"

Inner boreØ31 mm
Thread section length20 mm
Chamfer3 mm
Inner length184 mm
Overall length🔒
Tube diameterØ48 mm
Connector height47 mm
Nozzle boreØ33 mm
Nozzle diameter🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

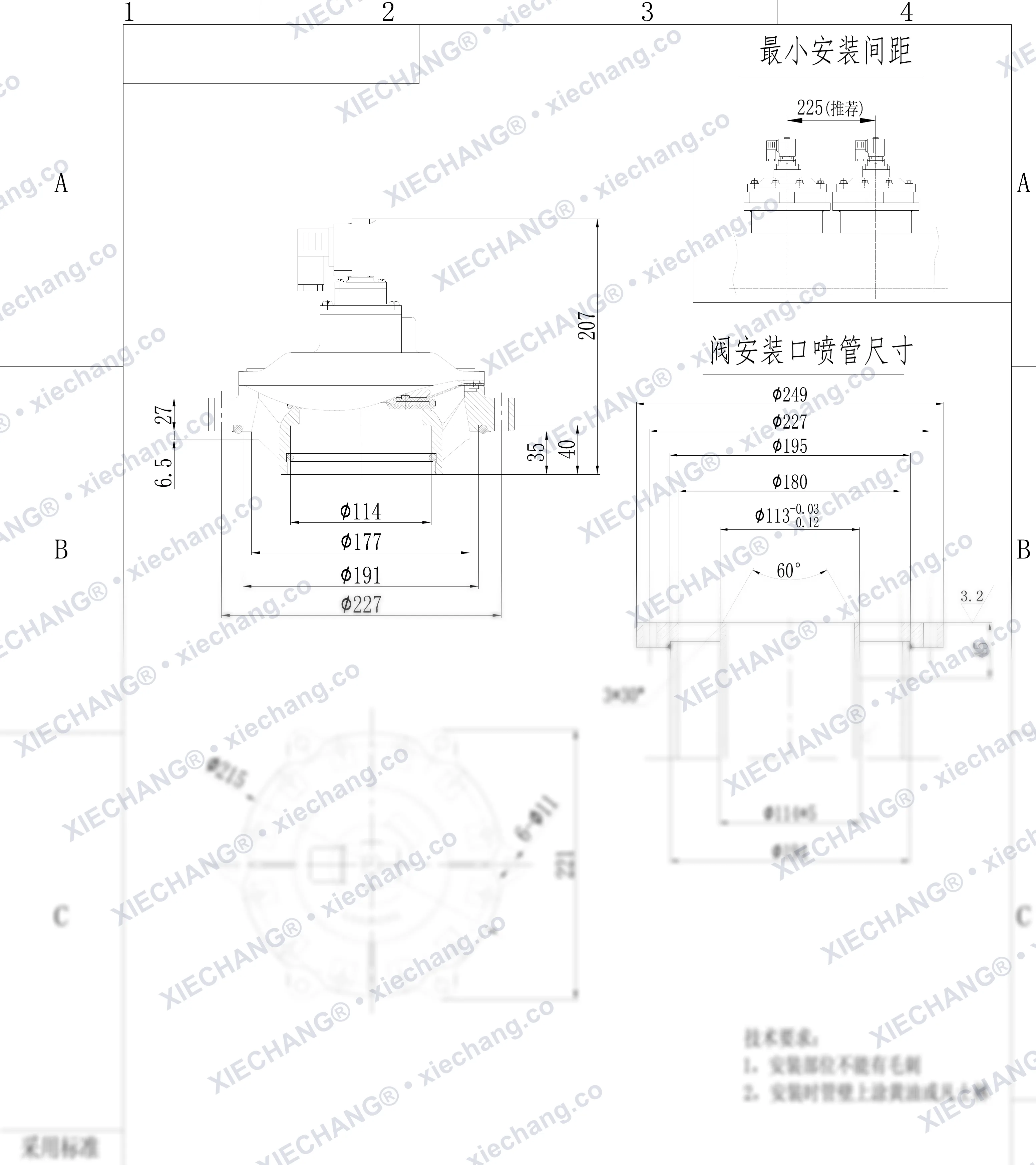

MM113 · DN113 · погружной/врезной импульсный клапан (спецзаказ LongKing) — Монтажный чертёж🔒 Размеры предоставляются по запросу

MM113

MM113 · DN113 · погружной/врезной импульсный клапан (спецзаказ LongKing) — Монтажный чертёж

DN113 · flange (6-Φ11 holes)

Overall height207 mm
Inlet flange length27 mm
Inlet flange thickness6.5 mm
Seat height35 mm
Mounting height40 mm
Inner bore diameterØ114 mm
Seal diameter🔒
Mid flange diameterØ191 mm
Outer flange diameter🔒
Bolt circle diameter🔒
Bolt holes6-Φ11
Diaphragm cover width221 mm
Mounting spacing225 mm
Nozzle outer diameterØ249 mm
Nozzle flange diameterØ227 mm
Nozzle bore 195Ø195 mm
Nozzle bore 180Ø180 mm
Nozzle fit diameterØ113 mm
Nozzle tube diameterØ114 mm
Nozzle tube wall5 mm
Nozzle spigot diameterØ194 mm
Nozzle depth45 mm

🔒 Получить скрытые размеры по запросу

  • Зона монтажа должна оставаться без заусенцев
  • При монтаже нанесите жёлтую консистентную смазку или вазелин на стенку трубы

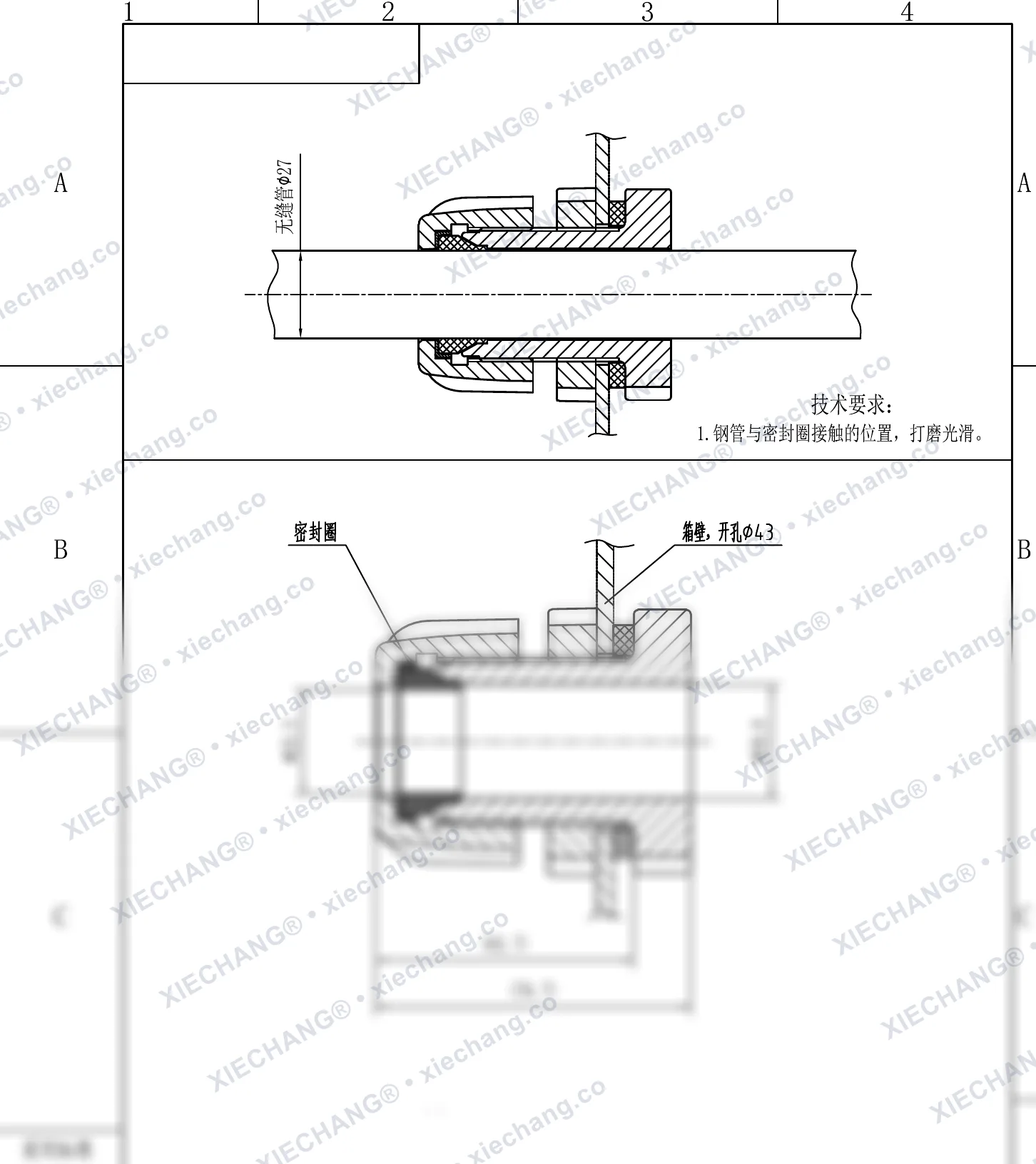

XC-XBD-20 · DN20 · проходной соединитель с одной резьбой (сборка) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBD-20

XC-XBD-20 · DN20 · проходной соединитель с одной резьбой (сборка) — Монтажный чертёж

DN20

Seamless tube diameterØ27 mm
Bulkhole diameter🔒
Bore diameterØ25.5 mm
Inner diameterØ28 mm
Inner length🔒
Overall length🔒

🔒 Получить скрытые размеры по запросу

  • Отполируйте начисто зону контакта стальной трубы с уплотнительным кольцом

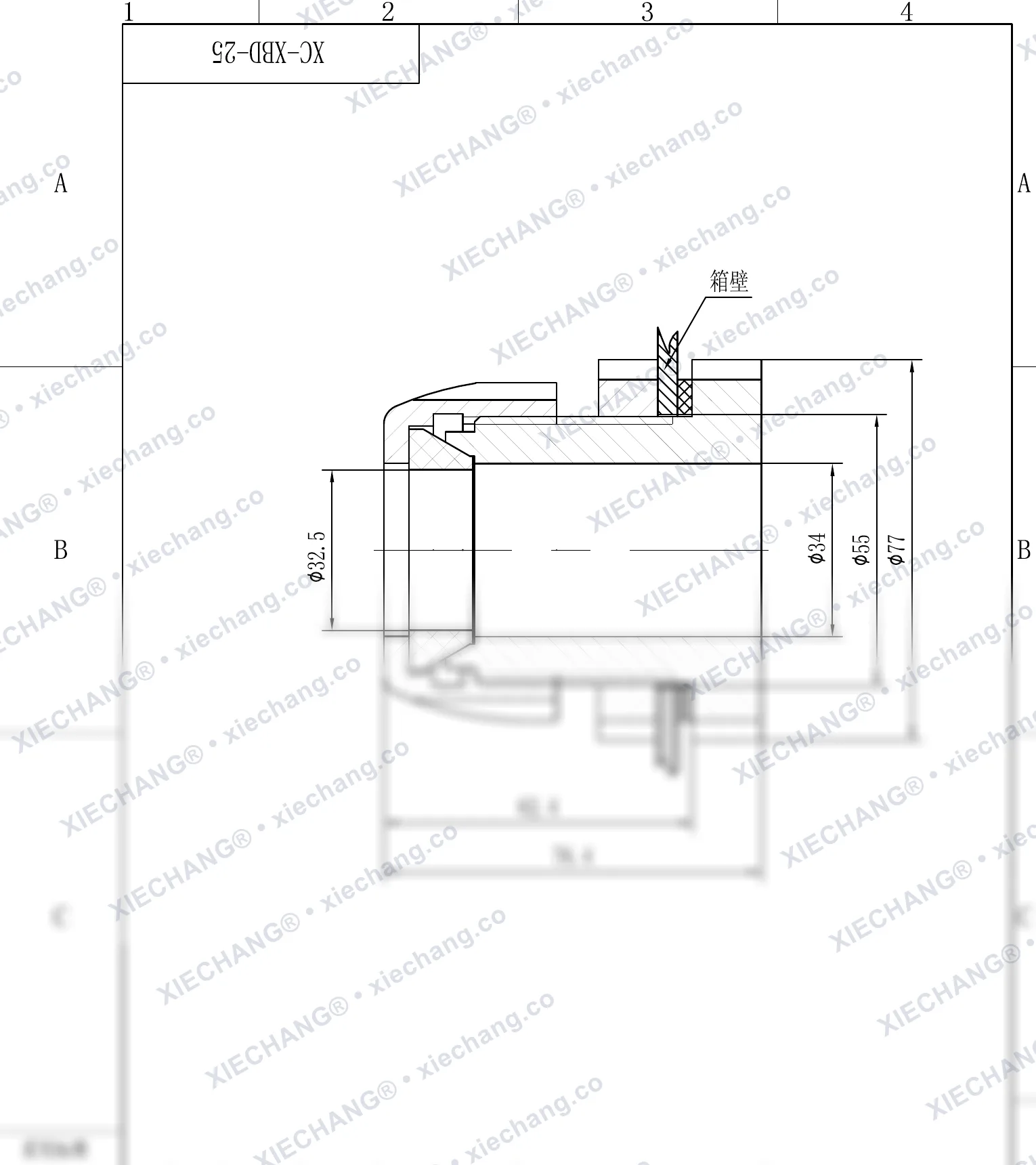

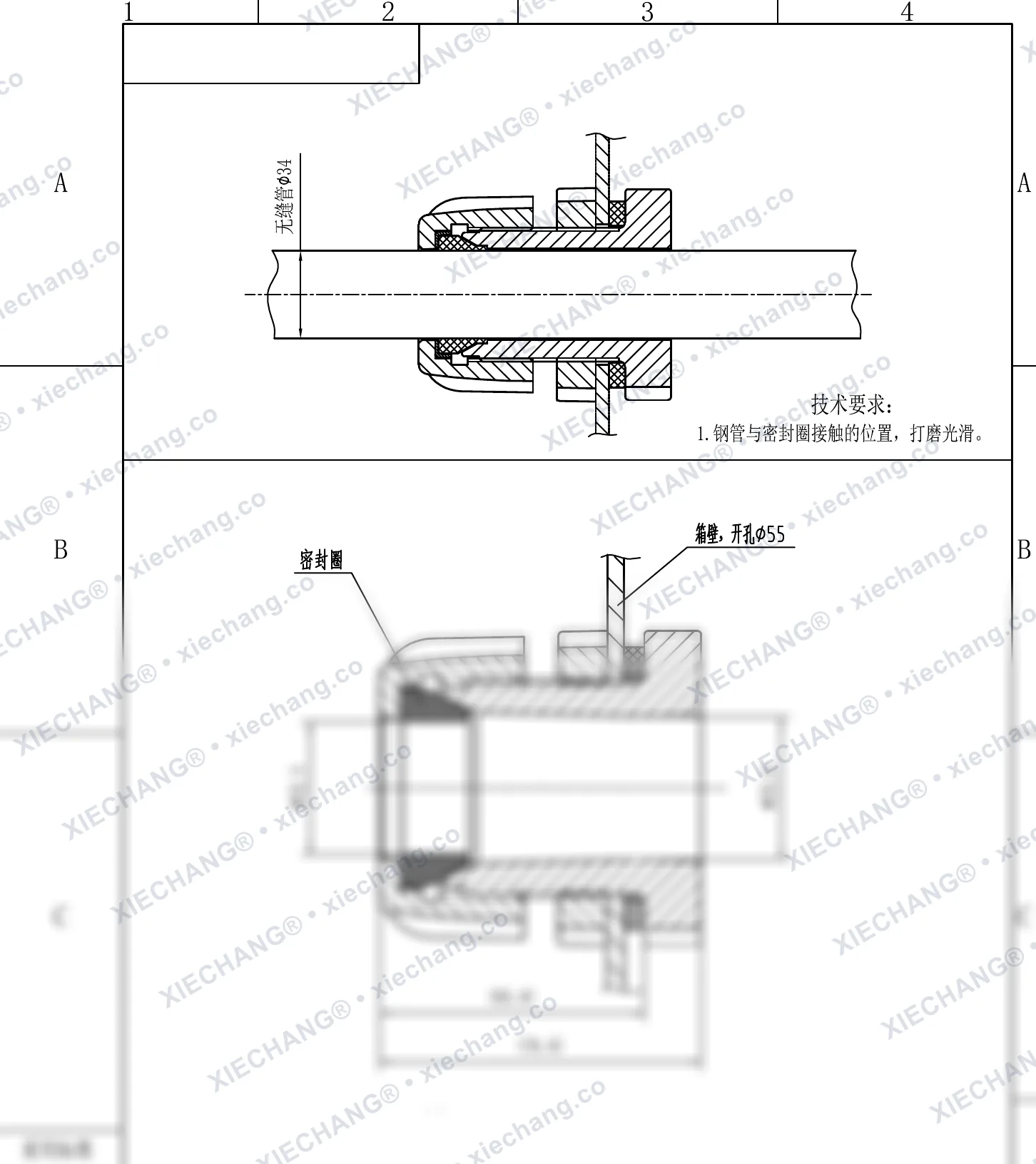

XC-XBD-25 · DN25 · проходной соединитель с одной резьбой (сборка) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBD-25

XC-XBD-25 · DN25 · проходной соединитель с одной резьбой (сборка) — Монтажный чертёж

DN25

Seamless tube diameter🔒
Bulkhole diameterØ55 mm
Bore diameter🔒
Inner diameter🔒
Inner length65.6 mm
Overall length76.6 mm

🔒 Получить скрытые размеры по запросу

  • Отполируйте начисто зону контакта стальной трубы с уплотнительным кольцом

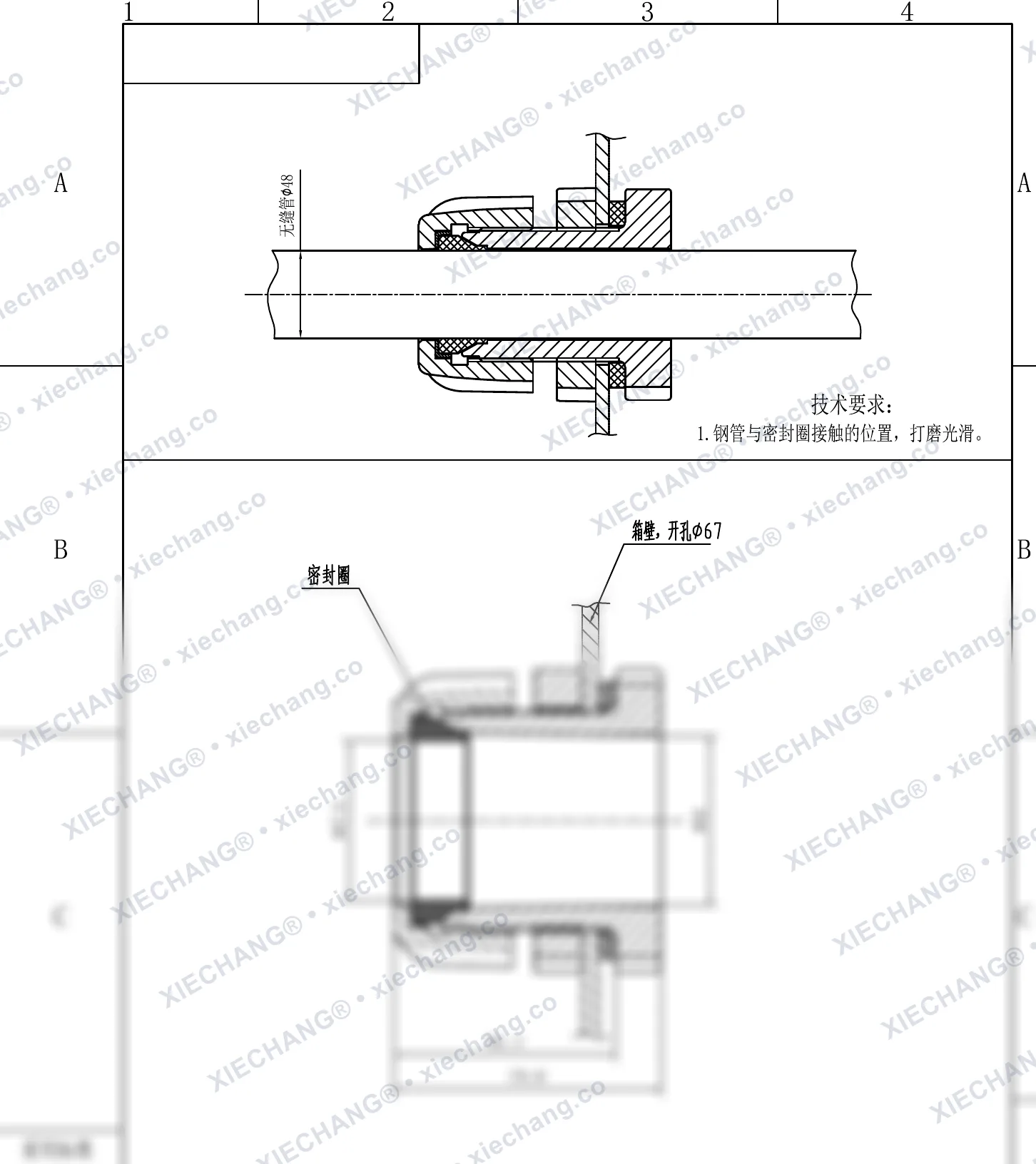

XC-XBD-40 · 40 · проходной соединитель (через стенку, одна резьба) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBD-40

XC-XBD-40 · 40 · проходной соединитель (через стенку, одна резьба) — Монтажный чертёж

40 · single thread

Tube outer diameter🔒
Box wall hole67 mm
Flange diameterØ50 mm
Inner boreØ47 mm
Body length🔒
Overall length🔒

🔒 Получить скрытые размеры по запросу

  • Зашлифуйте начисто зону контакта стальной трубы с уплотнительным кольцом

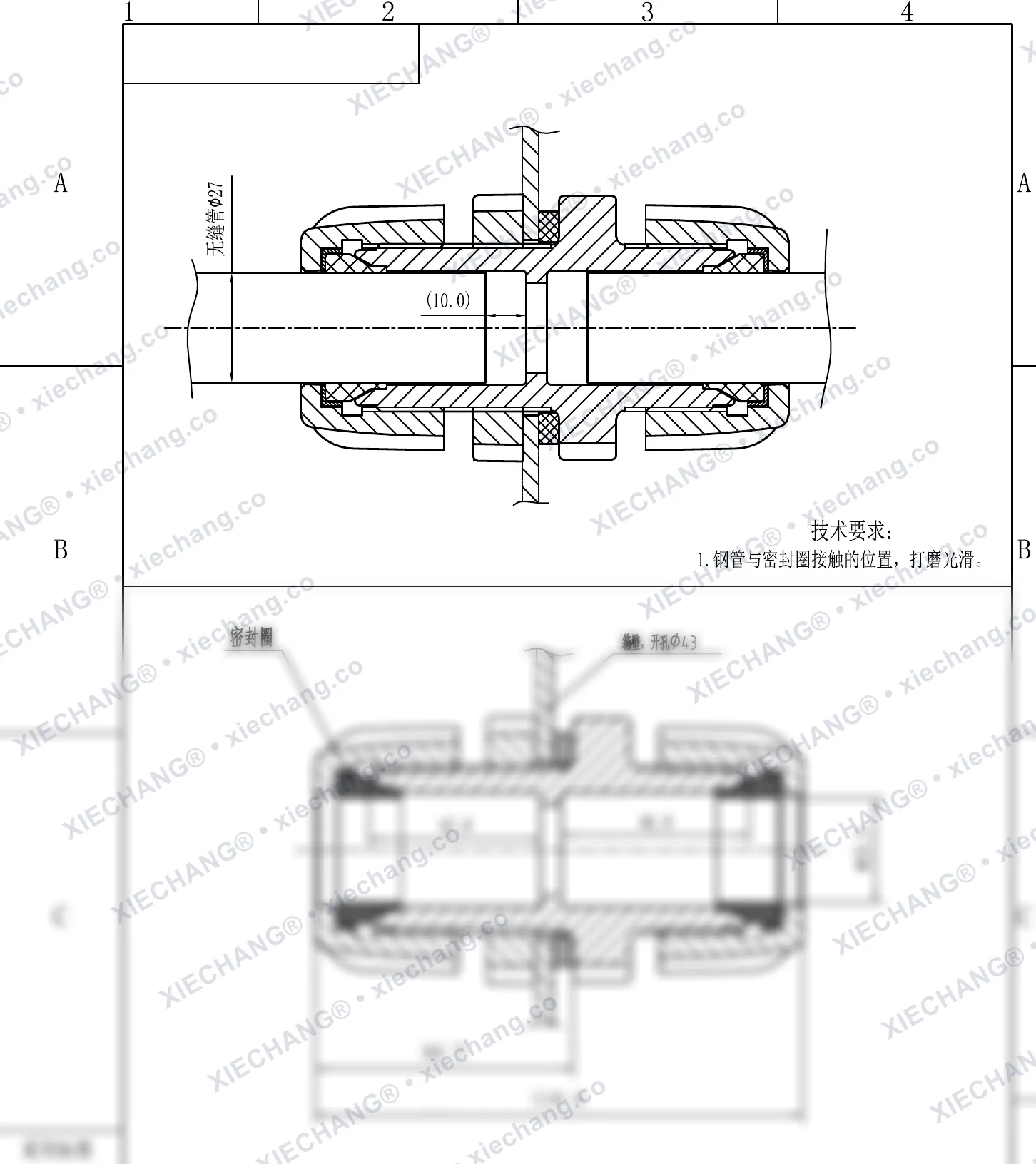

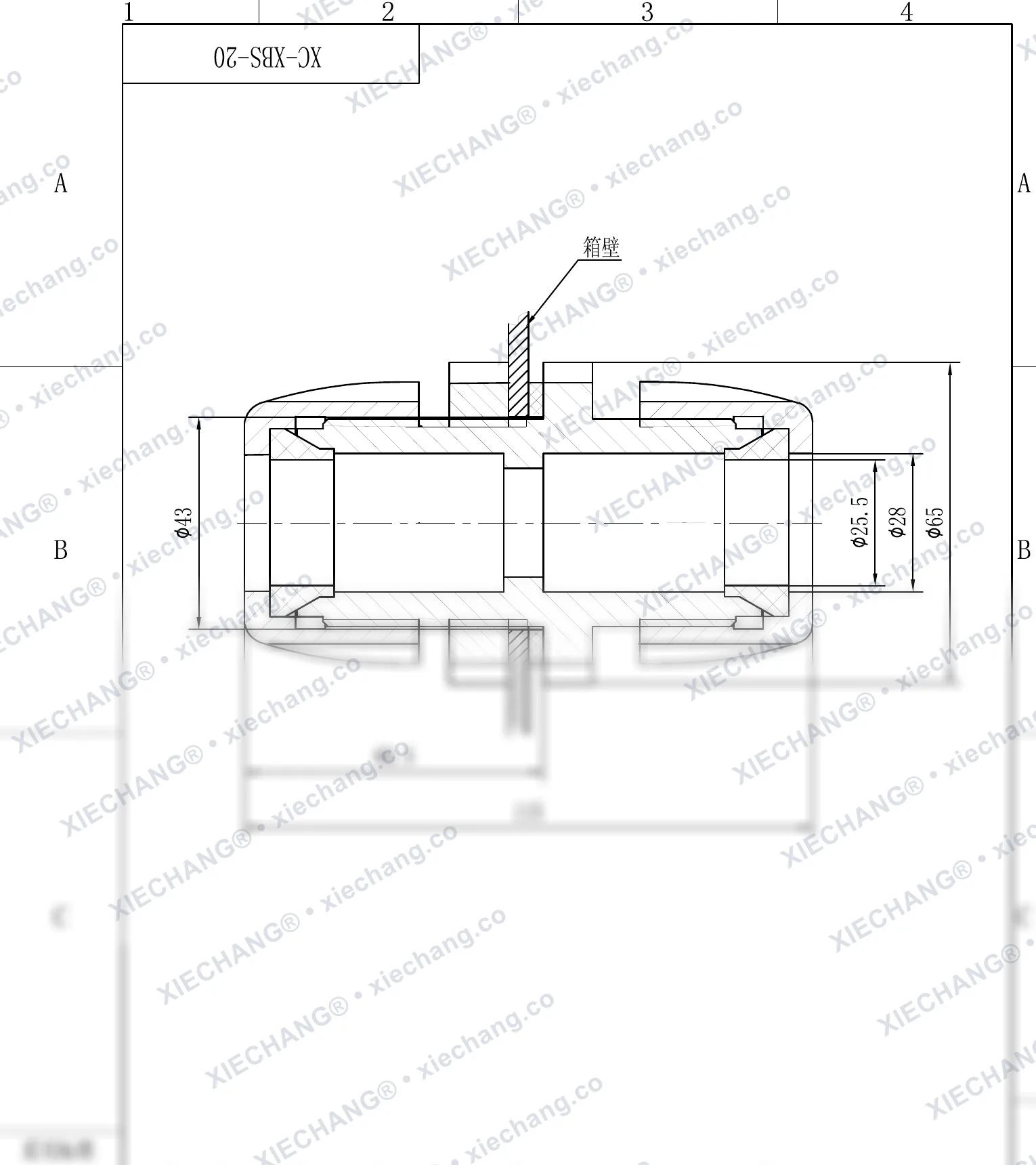

XC-XBS-20 · 20 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBS-20

XC-XBS-20 · 20 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж

20 · double thread

Tube outer diameterØ27 mm
Box wall hole43 mm
Port diameterØ25.5 mm
Thread length 142 mm
Thread length 246 mm
Wall thickness🔒
Body length🔒
Overall length🔒

🔒 Получить скрытые размеры по запросу

  • Зашлифуйте начисто зону контакта стальной трубы с уплотнительным кольцом

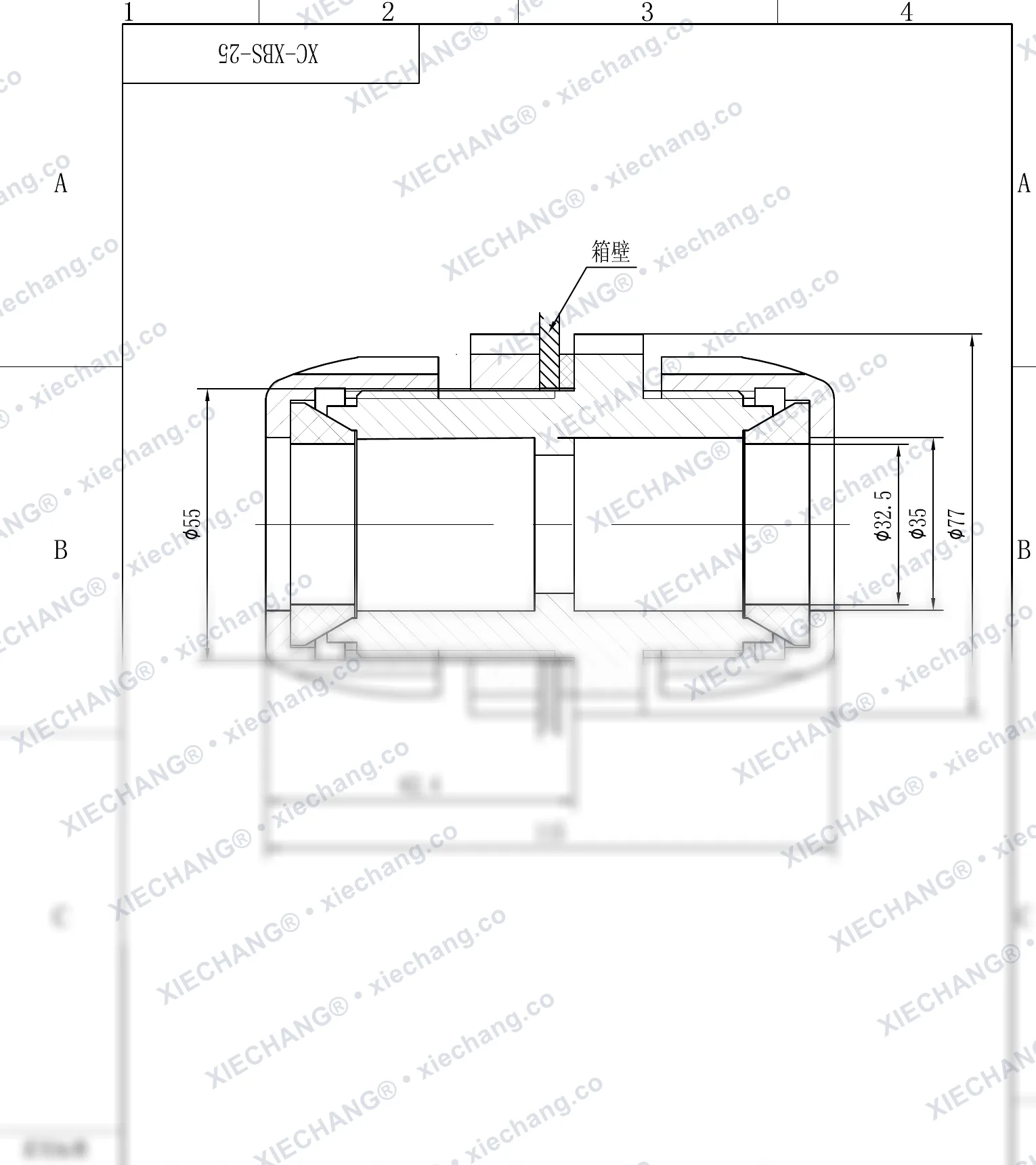

XC-XBS-25 · 25 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBS-25

XC-XBS-25 · 25 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж

25 · double thread

Tube outer diameter🔒
Box wall hole🔒
Port diameter🔒
Thread length 146 mm
Thread length 242 mm
Wall thickness10 mm
Body length65.6 mm
Overall length124.2 mm

🔒 Получить скрытые размеры по запросу

  • Зашлифуйте начисто зону контакта стальной трубы с уплотнительным кольцом

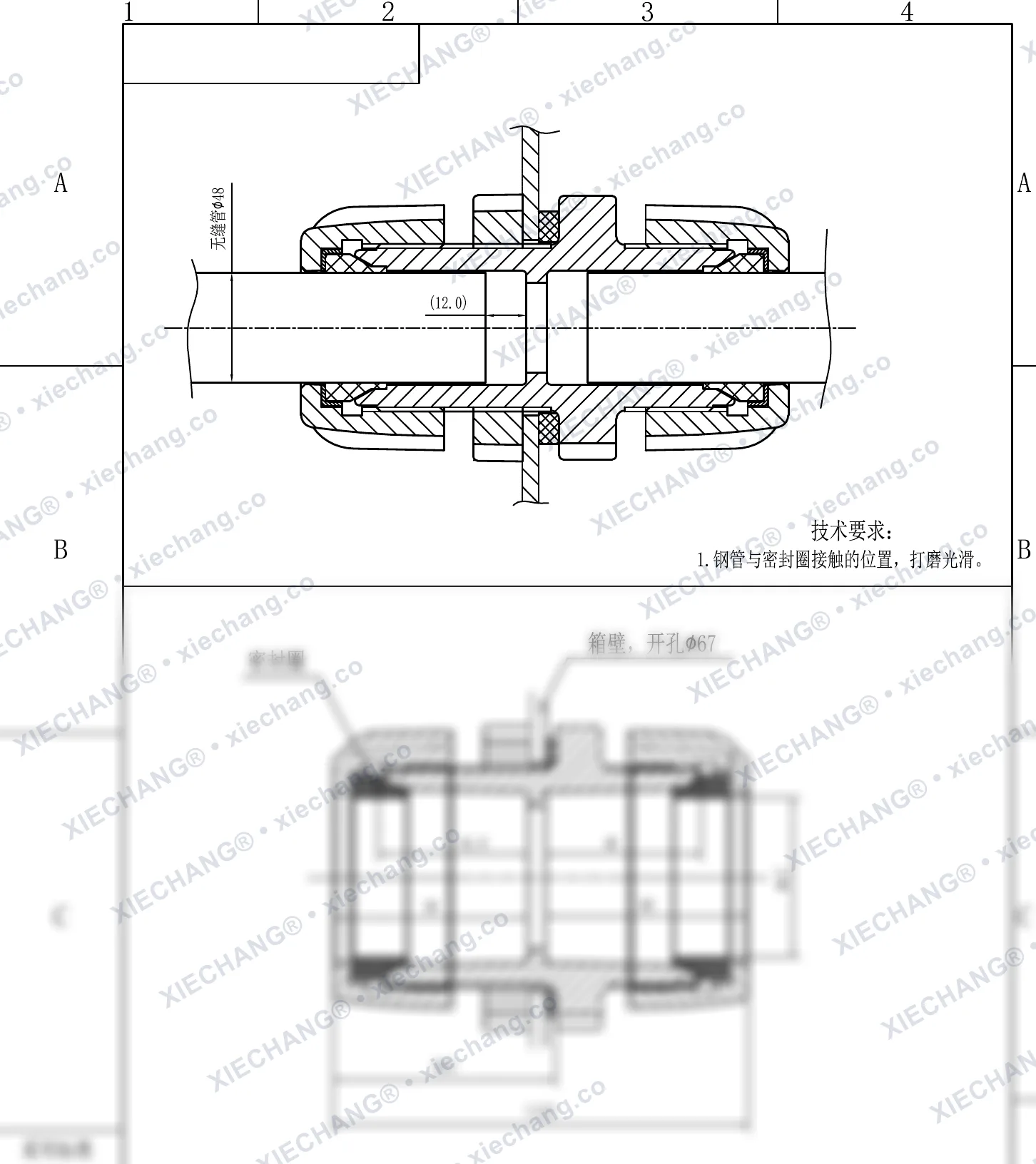

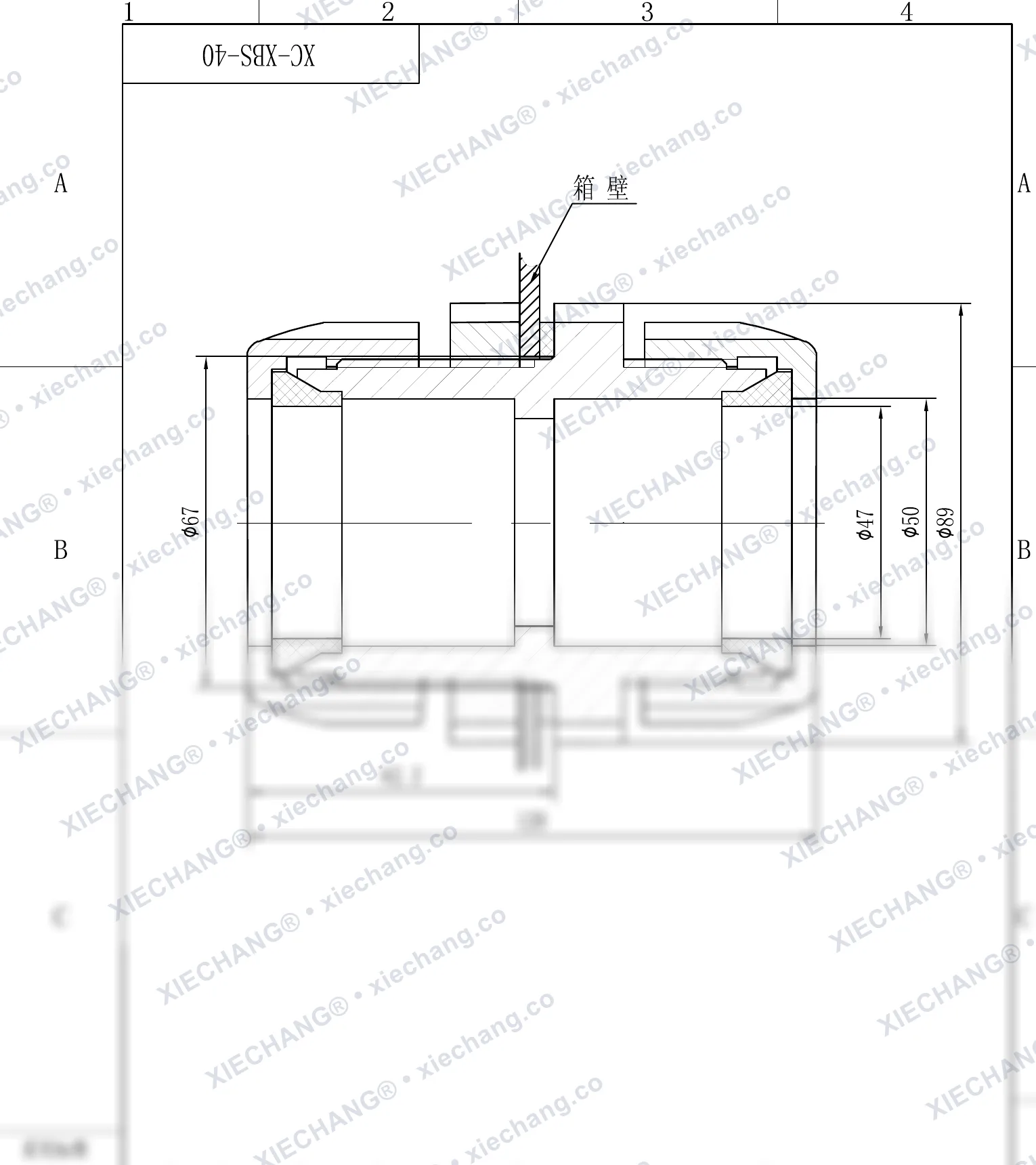

XC-XBS-40 · 40 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж🔒 Размеры предоставляются по запросу

XC-XBS-40

XC-XBS-40 · 40 · проходной соединитель (через стенку, две резьбы) — Монтажный чертёж

40 · double thread

Tube outer diameterØ48 mm
Box wall hole🔒
Port diameterØ47 mm
Thread length 144 mm
Thread length 246 mm
Body length 158 mm
Body length 260 mm
Wall thickness12 mm
Body length🔒
Overall length🔒

🔒 Получить скрытые размеры по запросу

  • Зашлифуйте начисто зону контакта стальной трубы с уплотнительным кольцом

Прямоточный взрывозащищённый импульсный клапан DCF-F-T

Прямоточный взрывозащищённый импульсный клапан DCF-F-T

3 чертежей

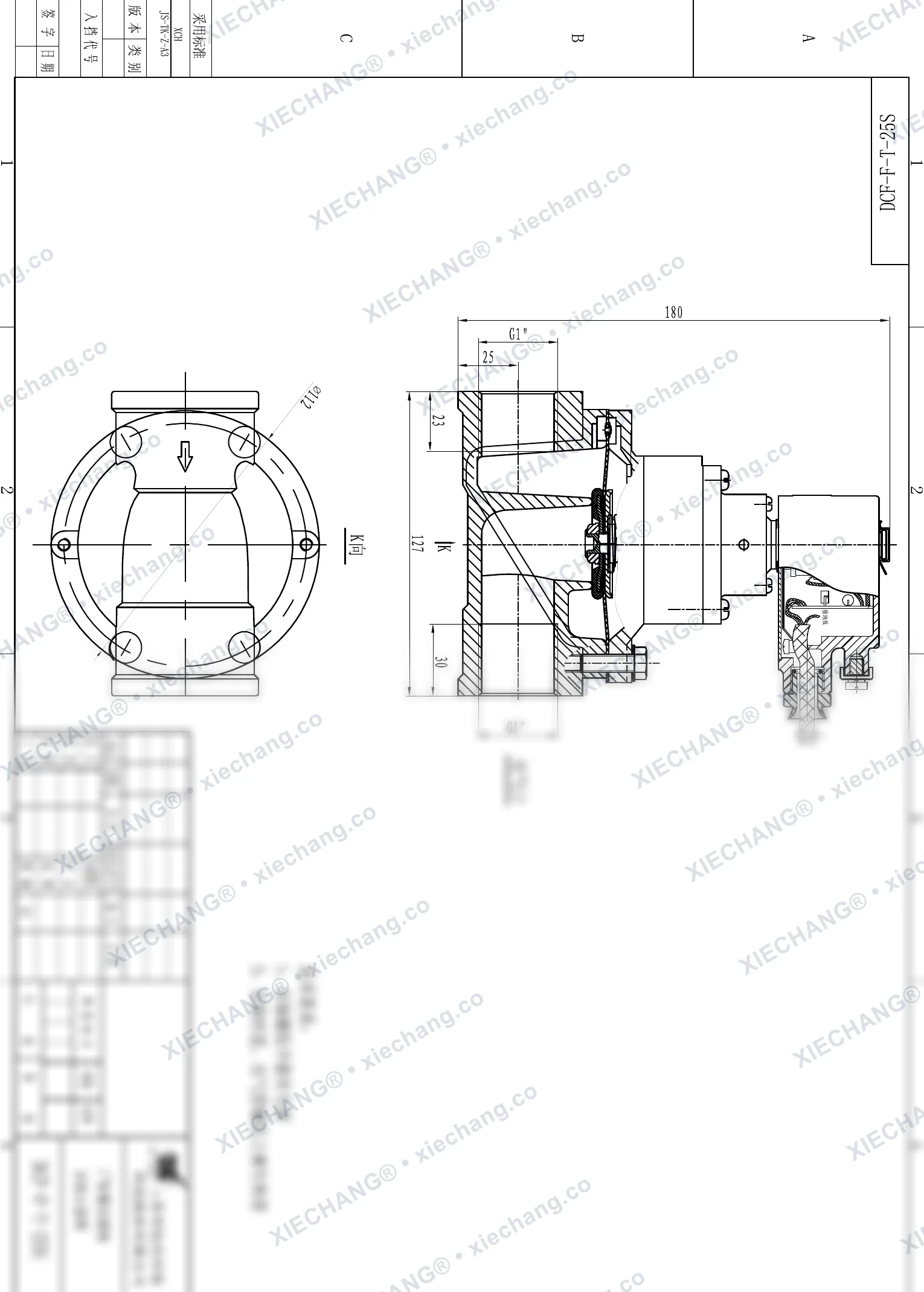

DCF-F-T-25S · 1" (DN25) · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-T-25S

DCF-F-T-25S · 1" (DN25) · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж

1" (DN25) · G1"

Overall length180 mm
Inlet length25 mm
Port top offset🔒
Body height127 mm
Port bottom offset🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков

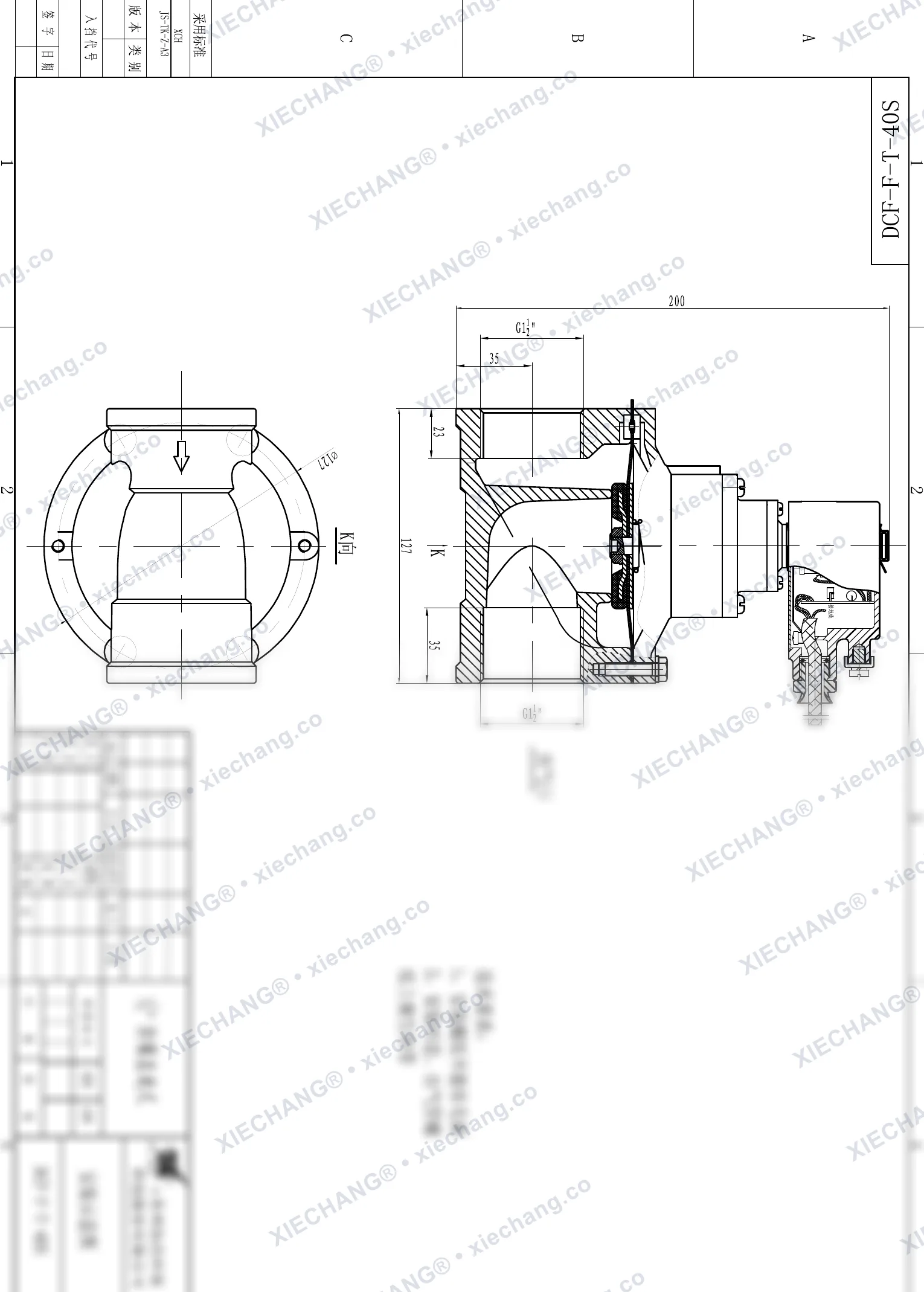

DCF-F-T-40S · 1½" (DN40) · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-T-40S

DCF-F-T-40S · 1½" (DN40) · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж

1½" (DN40) · G1½"

Overall length200 mm
Inlet length35 mm
Port top offset🔒
Body height127 mm
Port bottom offset🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-T-50S · 2" · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-T-50S

DCF-F-T-50S · 2" · прямоточный взрывозащищённый импульсный клапан — Монтажный чертёж

2" · G2"

Overall length221 mm
Flange diameterØ160 mm
Port center height🔒
Inlet depth41 mm
Top offset🔒
Bottom offset🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE (фум-ленту) на резьбы входного/выходного патрубков

Прямоточный импульсный клапан DCF-T

Прямоточный импульсный клапан DCF-T

3 чертежей

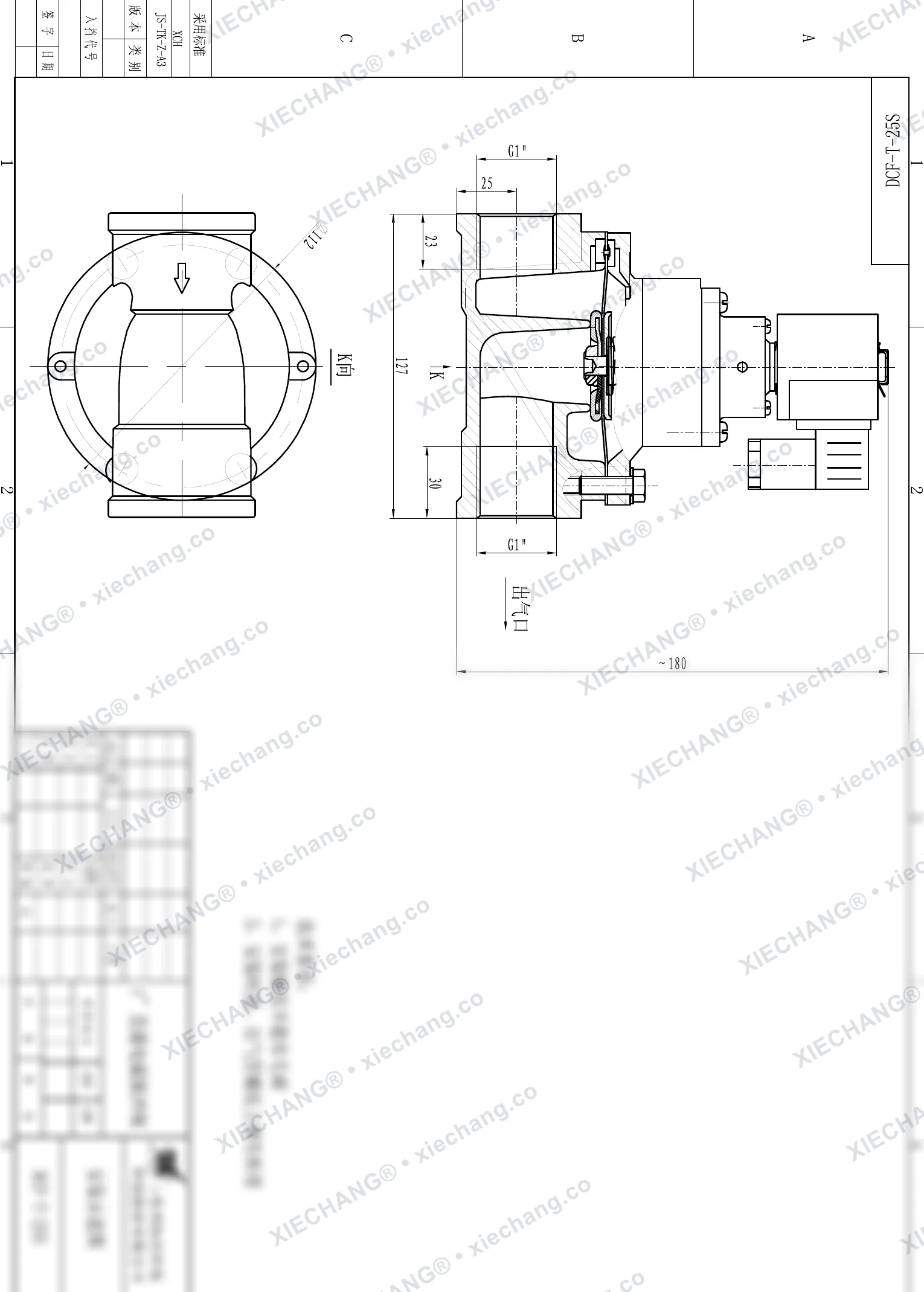

DCF-T-25S · 1" (DN25) · прямоточный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-T-25S

DCF-T-25S · 1" (DN25) · прямоточный импульсный клапан — Монтажный чертёж

1" (DN25) · G1"

Overall length180 mm
Inlet length25 mm
Port top offset23 mm
Body height🔒
Port bottom offset🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-T-40S · 1½" (DN40) · прямоточный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-T-40S

DCF-T-40S · 1½" (DN40) · прямоточный импульсный клапан — Монтажный чертёж

1½" (DN40) · G1½"

Overall length🔒
Inlet length35 mm
Port top offset23 mm
Body height122 mm
Port bottom offset🔒
Flange diameter🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-T-50S · 2" (DN50) · прямоточный импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-T-50S

DCF-T-50S · 2" (DN50) · прямоточный импульсный клапан — Монтажный чертёж

2" (DN50) · G2"

Overall length🔒
Inlet length🔒
Port top offset26 mm
Body height🔒
Port bottom offset40 mm
Flange diameterØ160 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков

Резьбовой импульсный клапан

Резьбовой импульсный клапан

5 чертежей
WPS-CA/TD20 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TD20

WPS-CA/TD20 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒
Inlet pipe-port surface finish🔒
In port diameter🔒
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length🔒
Out port center height (lower)🔒
Out port center height (upper)58 [2.28]
Outlet horizontal offset80 [3.15]
Overall width / inlet-to-outlet length118 [4.66]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TD25 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TD25

WPS-CA/TD25 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]
Inlet pipe-port surface finish🔒
In port diameterphi34 [1.34]
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length🔒
Out port center height (lower)🔒
Out port center height (upper)🔒
Outlet horizontal offset🔒
Overall width / inlet-to-outlet length🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TD40 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-CA/TD40

WPS-CA/TD40 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒
Inlet pipe-port surface finish🔒
In port diameter🔒
Out port diameter🔒
Positioning steel rings inlet length🔒
Inlet flange/socket length64 [2.51]
Out port center height (lower)55 [2.17]
Out port center height (upper)🔒
Outlet horizontal offset🔒
Overall width / inlet-to-outlet length170 [6.69]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-F-CA/TG25 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-F-CA/TG25

WPS-F-CA/TG25 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height136 [5.35]
Inlet port thread🔒
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]
Bolt-hole / mounting span (bottom view)🔒
Diaphragm cover / flange outer diameterphi96 [phi3.78]
Overall diameter across cover (bottom view width)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-F-CA/TG40 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёжРазмеры предоставляются по запросу

WPS-F-CA/TG40

WPS-F-CA/TG40 · клапан с наружной резьбой / взрывонепроницаемый — Монтажный чертёж

Overall height🔒
Inlet port thread🔒
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]
Bolt-hole / mounting span (bottom view)🔒
Diaphragm cover / flange outer diameterphi112 [phi4.4]
Overall diameter across cover (bottom view width)131 [5.2]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

Ремкомплект мембраны DN76 для импульсного клапана

Ремкомплект мембраны DN76 для импульсного клапана

19 чертежей

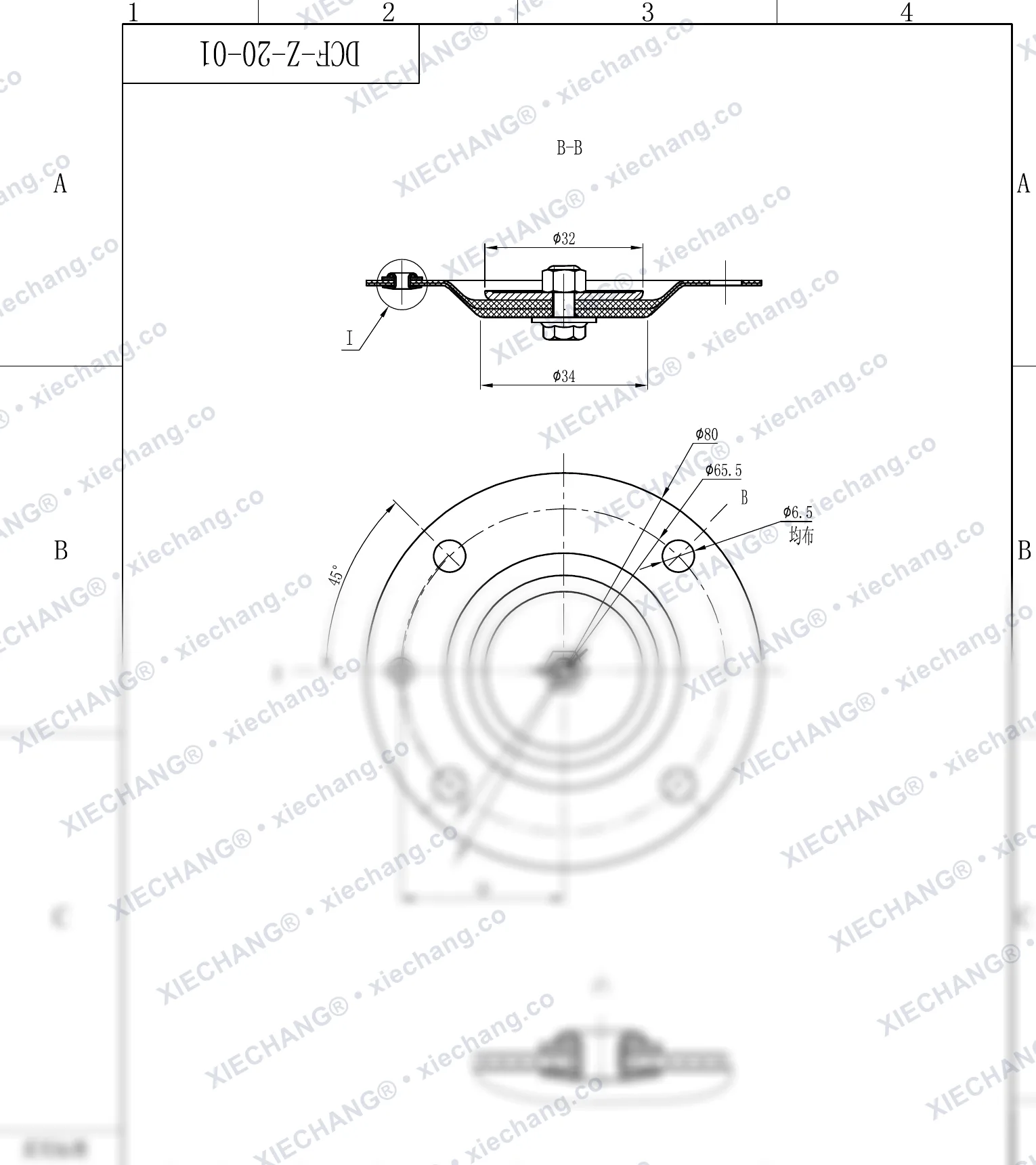

WPS-CA/TG20 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/TG20

WPS-CA/TG20 — Сборочный чертёж

Outer diameterØ80
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Vertical ref dimension33
Center hub outer diameter_section bbØ34
Center hub inner diameter_section bb🔒
Membrane thickness🔒
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG25 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/TG25

WPS-CA/TG25 — Сборочный чертёж

Outer diameterØ82 [Ø3.23]
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Overall dimension106 [4.17]
Mid dimension40 [1.57]
Tab dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/TG40 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/TG40

WPS-CA/TG40 — Сборочный чертёж

Outer diameterØ112 [Ø4.41]
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Overall dimension🔒
Mid dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scaleDetail II = 5:1
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP50 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP50

WPS-CA/EP50 — Сборочный чертёж

Outer diameterØ160.0
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Vertical ref dimension🔒
Center hub outer diameter_section🔒
Center hub inner diameter_sectionØ75.0
Membrane thicknessδ=1.27 [0.047]
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP62 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP62

WPS-CA/EP62 — Сборочный чертёж

Outer diameterØ189
Bolt hole circle diameter🔒
Bolt holes🔒
Vertical ref dimension81
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP76 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP76

WPS-CA/EP76 — Сборочный чертёж

Outer diameterØ200
Bolt hole circle diameter🔒
Inner bead circle diameter🔒
Bolt holes🔒
Center hub outer diameter_sectionØ105
Center hub inner diameter_sectionØ101.0
Membrane thickness🔒
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP102B — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP102B

WPS-CA/EP102B — Сборочный чертёж

Outer diameterØ202
Bolt hole circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Corner radiusR5
Flange plate diameter_sectionØ202
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP102 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP102

WPS-CA/EP102 — Сборочный чертёж

Outer diameter_scalloped🔒
Bolt hole circle diameter🔒
Inner bead circle diameter🔒
Bolt holes🔒
Bolt hole angular spacing🔒
Center hub outer diameter_sectionØ124
Center hub inner diameter_section🔒
Membrane thicknessδ=1.27 [0.047]
Detail scaleDetail II = 3:1
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP115 — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP115

WPS-CA/EP115 — Сборочный чертёж

Outer diameter_scallopedØ241
Bolt hole circle diameter🔒
Scallop radiusR111
Overall dimension232
Bolt holes🔒
Bolt hole angular spacing🔒
Center hub outer diameter_section🔒
Center hub inner diameter_section🔒
Membrane thickness🔒
Detail scale🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP200 · 8 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP200

WPS-CA/EP200 · 8 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

8 inch

Outer diameterφ505 [φ19.88]
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Backing plate diameter (side view)φ236 [φ9.29]
Center hub / small plate diameter (side view)φ127 [φ5.00]
Center hole / small hole🔒
Thickness (δ)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP250/I · 10 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP250/I

WPS-CA/EP250/I · 10 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

10 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)🔒
Hub plate diameter (side view)φ98 [φ3.86]
Center hub diameter (side view)φ73 [φ2.87]
Thickness (δ)3.2 [0.126]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP250/II · 10 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP250/II

WPS-CA/EP250/II · 10 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

10 inch

Outer diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Backing plate / molded plate diameter (side view)φ80 [φ3.15]
Center hub diameter (side view)φ58 [φ1.48]
Thickness (δ)1.8 [0.07]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

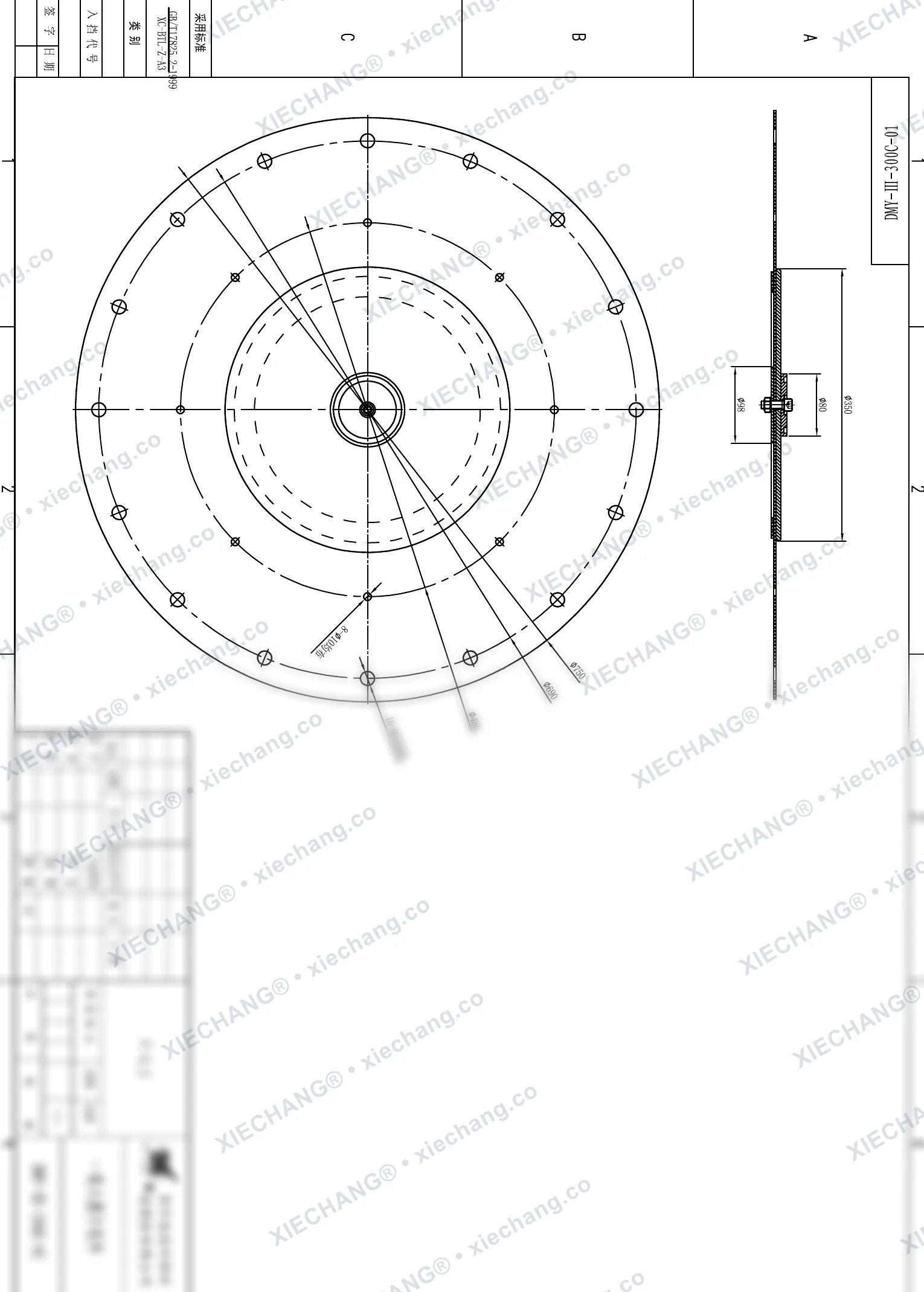

WPS-CA/EP300/I · 12 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP300/I

WPS-CA/EP300/I · 12 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

12 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)φ550 [φ21.78]
Hub plate diameter (side view)🔒
Center hub diameter (side view)φ50 [φ1.98]
Thickness (δ)3.2 [0.126]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP300/II · 12 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP300/II

WPS-CA/EP300/II · 12 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

12 inch

Outer diameter (side view)φ265 [φ10.35]
Bolt hole circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small feature circle diameter🔒
Small hole🔒
Angular position callout90°
Molded plate diameter (side view)φ85 [φ3.35]
Center hub diameter (side view)🔒
Thickness (δ)🔒
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP350/I · 14 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP350/I

WPS-CA/EP350/I · 14 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

14 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Inner circle diameter🔒
Number and size of inner holes🔒
Backing plate diameter (side view)φ410 [φ16.14]
Second plate diameter (side view)🔒
Third plate diameter (side view)φ315 [φ12.40]
Hub plate diameter (side view)🔒
Center hub diameter (side view)🔒
Thickness (δ)3.2 [0.126]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP350/II · 14 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP350/II

WPS-CA/EP350/II · 14 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

14 inch

Outer / mounting circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Molded plate diameter (side view)φ104 [φ4.09]
Center hub diameter (side view)φ84 [φ3.31]
Thickness (δ)1.8 [0.07]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

WPS-CA/EP400/I · 16 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP400/I

WPS-CA/EP400/I · 16 дюймов · первая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

16 inch

Outer diameter🔒
Bolt hole circle diameter🔒
Number and size of bolt holes🔒
Number and size of inner holes🔒
Inner circle / active plate diameter (side view)🔒
Hub plate diameter (side view)φ124 [φ4.88]
Center hub diameter (side view)φ100 [φ3.94]
Thickness (δ)3.2 [0.126]
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

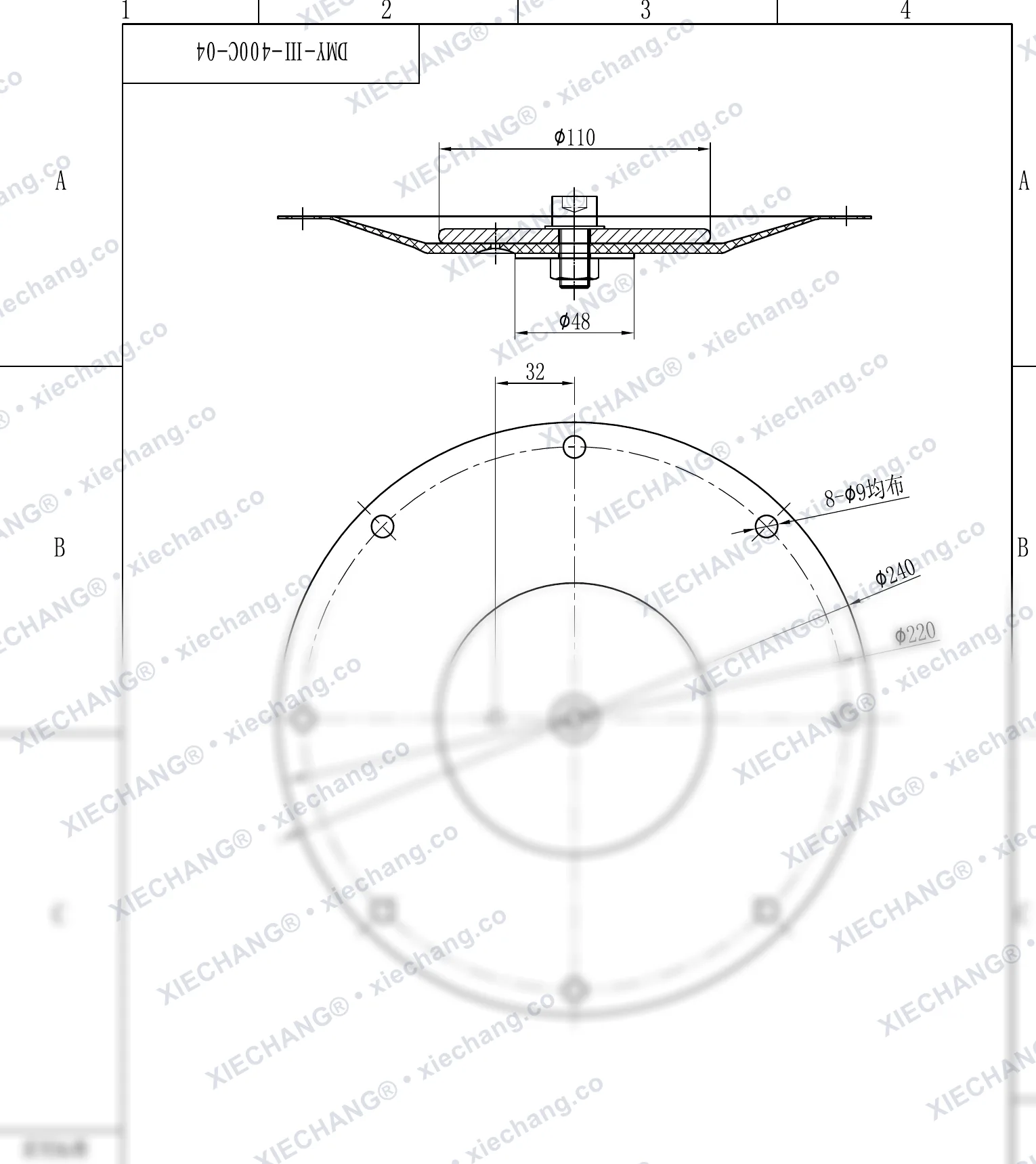

WPS-CA/EP400/II · 16 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёжРазмеры предоставляются по запросу

WPS-CA/EP400/II

WPS-CA/EP400/II · 16 дюймов · вторая ступень · мембранный узел крупногабаритного клапана — Сборочный чертёж

16 inch

Outer / mounting circle diameter🔒
Inner circle diameter🔒
Number and size of bolt holes🔒
Small hole offset from center (linear)🔒
Molded plate diameter (side view)φ110 [φ4.33]
Center hub diameter (side view)φ48 [φ1.80]
Thickness (δ)not shown on drawing
Получить полный чертёж и размеры

Оригинальный чертёж — по запросу · ответ в течение рабочего дня

Угловой взрывозащищённый импульсный клапан DCF-F-Z

Угловой взрывозащищённый импульсный клапан DCF-F-Z

8 чертежей
DCF-F-Z-102S.B · 4" (DN102) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-102S.B

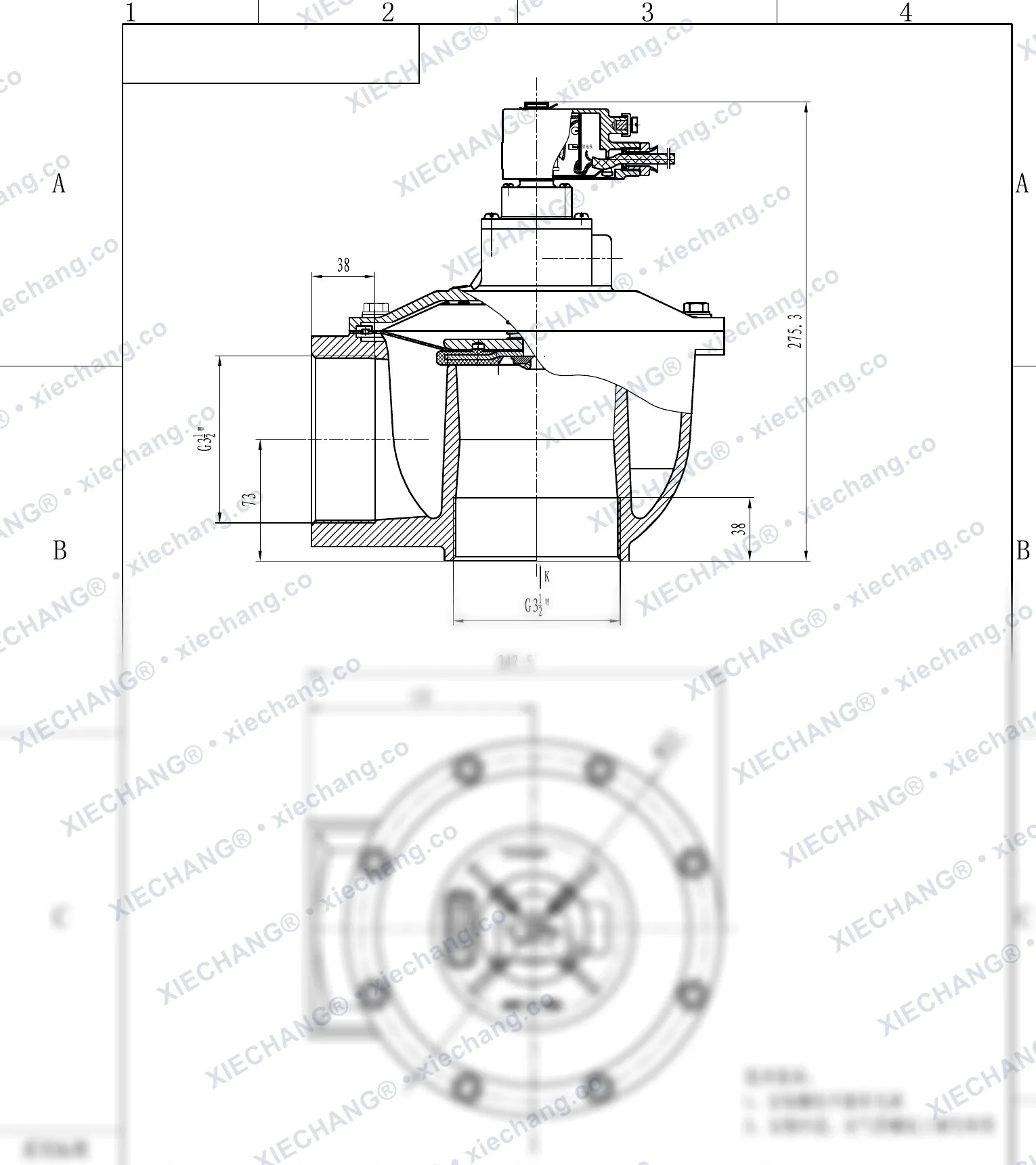

DCF-F-Z-102S.B · 4" (DN102) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

4" (DN102) · G3½"

Overall height275.3 mm
Body offset38 mm
Inlet center height73 mm
Outlet center height38 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-2L-B · 3/4" · угловой взрывозащищённый импульсный клапан (2L-B) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-2L-B

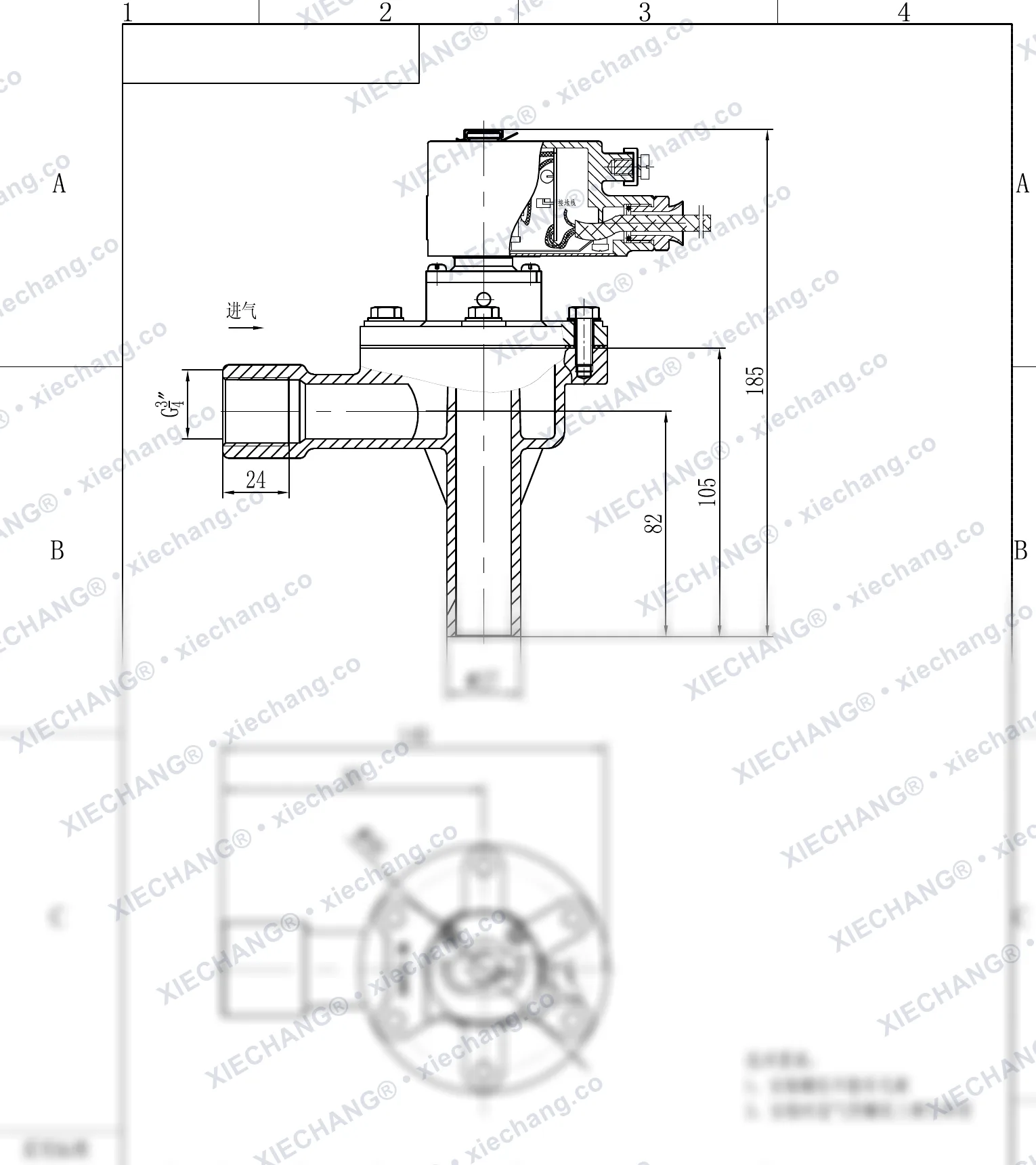

DCF-F-2L-B · 3/4" · угловой взрывозащищённый импульсный клапан (2L-B) — Монтажный чертёж

3/4" · G3/4"

Overall height185 mm
Inlet length24 mm
Outlet center height low82 mm
Outlet center height high105 mm
Outlet diameter🔒
Flange diameterØ90 mm
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу входного патрубка
DCF-F-Z-20 · 3/4" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-20

DCF-F-Z-20 · 3/4" · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

3/4" · G3/4"

Overall height🔒
Body offset🔒
Inlet center height20 mm
Outlet center height🔒
Flange diameterØ80 mm
Bolt circle diameterØ48 mm
Base width88 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-Z-25 · 1" (DN25) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-25

DCF-F-Z-25 · 1" (DN25) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1" (DN25) · G1"

Overall height136 mm
Body offset27 mm
Inlet center height24 mm
Outlet center height27 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-Z-40S · 1½" (DN40) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-40S

DCF-F-Z-40S · 1½" (DN40) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

1½" (DN40) · G1½"

Overall height🔒
Body offset🔒
Inlet center height🔒
Outlet center height28 mm
Flange diameterØ112 mm
Bolt circle diameterØ75 mm
Base width131 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-Z-50S · 2" (DN50) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-50S

DCF-F-Z-50S · 2" (DN50) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2" (DN50) · G2"

Overall height206 mm
Body offset36 mm
Inlet center height43 mm
Outlet center height36 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-Z-62S · 2½" (DN62) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-62S

DCF-F-Z-62S · 2½" (DN62) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

2½" (DN62) · G2½"

Overall height226 mm
Body offset🔒
Inlet center height🔒
Outlet center height🔒
Flange diameterØ188 mm
Bolt circle diameterØ110 mm
Base width204 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-F-Z-76S · 3" (DN76) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F-Z-76S

DCF-F-Z-76S · 3" (DN76) · угловой взрывозащищённый импульсный клапан — Монтажный чертёж

3" (DN76) · G3"

Overall height250 mm
Body offset38 mm
Inlet center height59 mm
Outlet center height38 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков

Угловой импульсный клапан DCF-Z для рукавных фильтров

Угловой импульсный клапан DCF-Z для рукавных фильтров

9 чертежей
DCF-2L-B · 3/4" · угловой импульсный клапан (тип B) — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-2L-B

DCF-2L-B · 3/4" · угловой импульсный клапан (тип B) — Монтажный чертёж

3/4" · G3/4"

Overall height🔒
Port center height🔒
Inlet center height82 mm
Outlet diameter🔒
Inlet length24 mm
Base length140 mm
Bolt spacing95 mm
Bolt circle diameterØ90 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбу входного патрубка
DCF-Z-102S.B · 3.5" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-102S.B

DCF-Z-102S.B · 3.5" · угловой импульсный клапан — Монтажный чертёж

3.5" · G3½"

Overall height🔒
Inlet center height🔒
Base length🔒
Bolt spacing135 mm
Bolt circle diameterØ205 mm
Mounting spacing315 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-Z-20 · 3/4" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-20

DCF-Z-20 · 3/4" · угловой импульсный клапан — Монтажный чертёж

3/4" · G3/4"

Overall height128 mm
Inlet height🔒
Outlet height🔒
Inlet length🔒
Base length88 mm
Bolt spacing48 mm
Bolt circle diameterØ80 mm
Mounting spacing155 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-Z-25 · 1" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-25

DCF-Z-25 · 1" · угловой импульсный клапан — Монтажный чертёж

1" · G1"

Overall height🔒
Inlet height🔒
Outlet height27 mm
Inlet length🔒
Base length113 mm
Bolt spacing65 mm
Bolt circle diameterØ96 mm
Mounting spacing165 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-Z-40S · 1.5" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-40S

DCF-Z-40S · 1.5" · угловой импульсный клапан — Монтажный чертёж

1.5" · G1½"

Overall height🔒
Inlet height🔒
Outlet height🔒
Inlet length28 mm
Base length131 mm
Bolt spacing75 mm
Bolt circle diameterØ112 mm
Mounting spacing205 mm

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-Z-62S · 2.5" · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-62S

DCF-Z-62S · 2.5" · угловой импульсный клапан — Монтажный чертёж

2.5" · G2½"

Overall height226 mm
Inlet height49 mm
Outlet height37 mm
Inlet length37 mm
Base length🔒
Bolt spacing110 mm
Bolt circle diameter🔒
Mounting spacing🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-ZM-25 · 1" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-ZM-25

DCF-ZM-25 · 1" · угловой импульсный клапан с наружной резьбой — Монтажный чертёж

1" · G1" male thread

Overall height🔒
Port center height low53 mm
Port center height high🔒
Inlet outer diameter🔒
Inlet bore diameterØ32 mm
Inlet socket depth30 mm
Base length47 mm
Outlet length93 mm
Overall length139 mm

🔒 Получить скрытые размеры по запросу

DCF-Z-50S · 2" (DN50) · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-50S

DCF-Z-50S · 2" (DN50) · угловой импульсный клапан — Монтажный чертёж

2" (DN50) · G2"

Overall height206 mm
Body offset36 mm
Inlet center height43 mm
Outlet center height36 mm
Flange diameter🔒
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков
DCF-Z-76S · 3" (DN76) · угловой импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-Z-76S

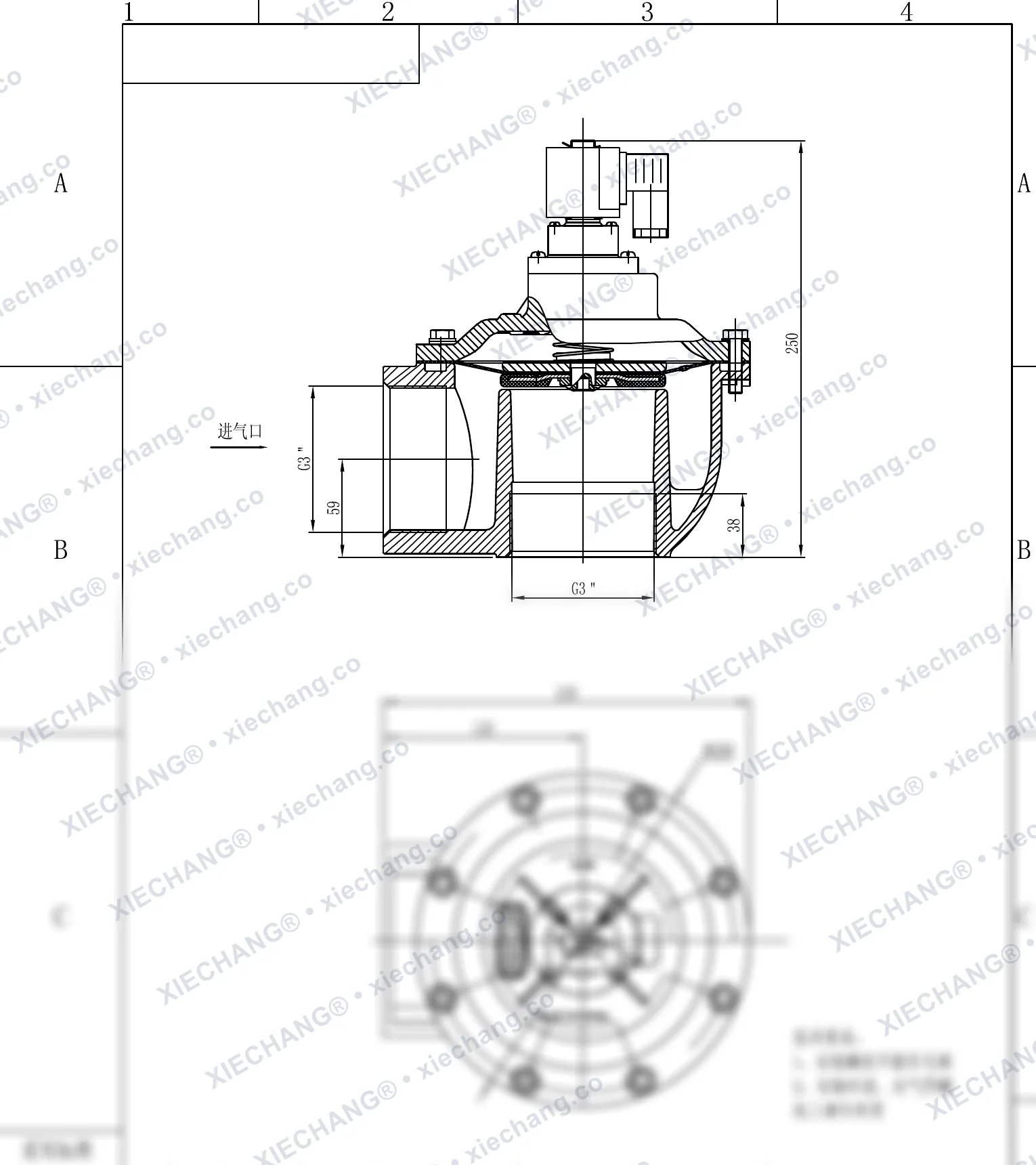

DCF-Z-76S · 3" (DN76) · угловой импульсный клапан — Монтажный чертёж

3" (DN76) · G3"

Overall height🔒
Inlet center height59 mm
Outlet center height38 mm
Flange diameterØ200 mm
Bolt circle diameter🔒
Base width🔒

🔒 Получить скрытые размеры по запросу

  • Монтажные резьбы должны быть без заусенцев
  • При монтаже намотайте ленту PTFE на резьбы входного/выходного патрубков

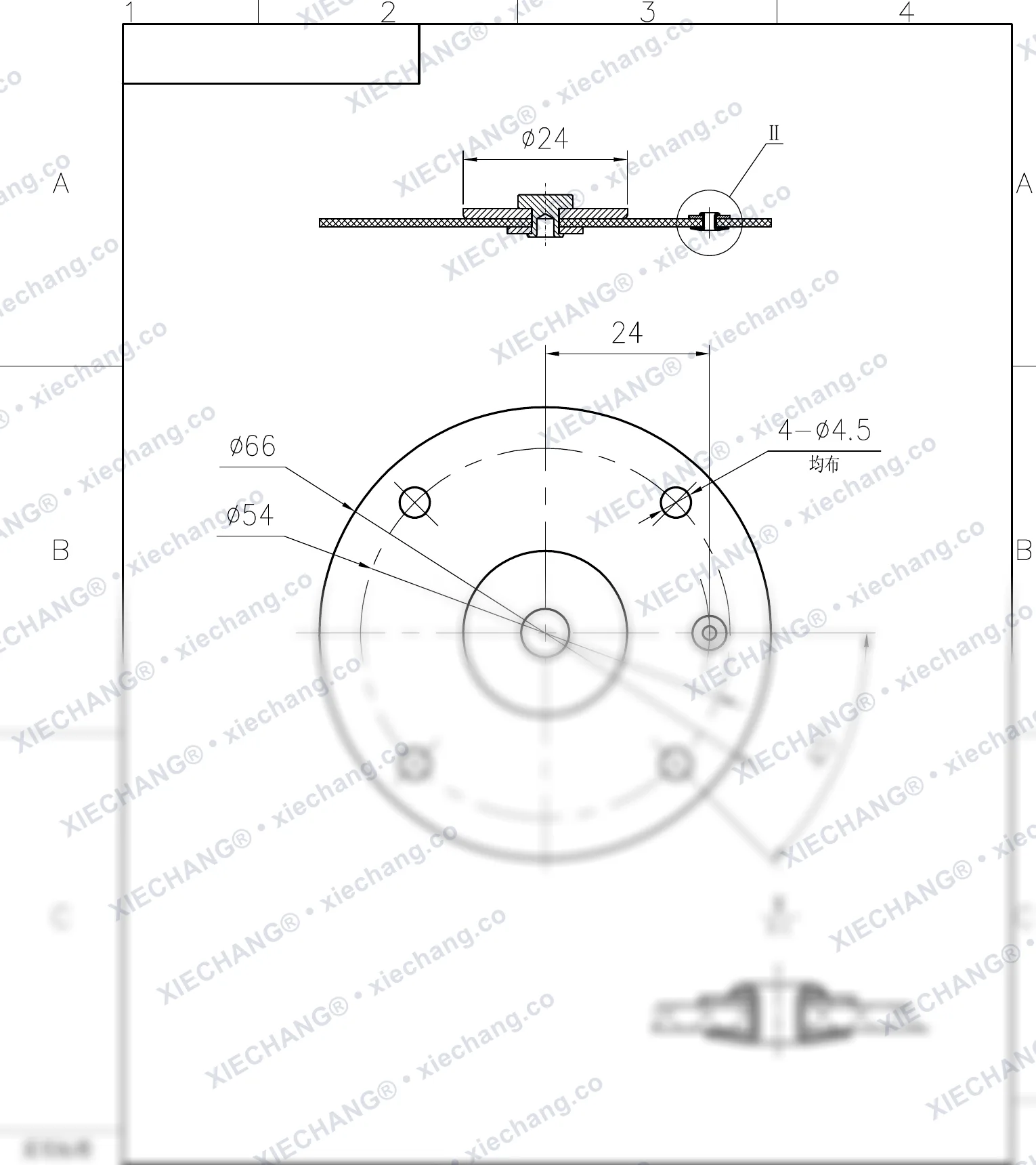

Прочие чертежи

Прочие чертежи

1 чертежей
