Главная / Импульсный клапан / Взрывозащищённый импульсный клапан

Серия DCF-F2 — полная гамма моделей

Взрывонепроницаемый импульсный клапан Ex db

Сертифицированная взрывонепроницаемая защита «Ex db» со степенью IP67 — выдерживает внутреннее воспламенение, не передавая его в окружающую атмосферу; для пылеулавливания во взрывоопасных зонах 1/2 при температуре от −40°C до +60°C.

Смотреть полную гамму моделейЗапросить цену
Полная гамма взрывонепроницаемых импульсных клапанов Xiechang® Ex db

Полная гамма моделей

Серия DCF-F2, по типу монтажа.

Температура окружающей среды от −40°C до +60°C · Ex db IIC T6 Gb · IP67 · крепёж A2-70

ТипМодельРазмер (дюймы)Диаметр DNКласс взрывозащиты
УгловойDCF-F2-2L-B3/4″DN20Ex db IIC T6 Gb
УгловойDCF-F2-Z-203/4″DN20Ex db IIC T6 Gb
УгловойDCF-F2-Z-251″DN25Ex db IIC T6 Gb
УгловойDCF-F2-Z-40S1.5″DN40Ex db IIC T6 Gb
УгловойDCF-F2-Z-50S2″DN50Ex db IIC T6 Gb
УгловойDCF-F2-Z-62S2.5″DN65Ex db IIC T6 Gb
УгловойDCF-F2-Z-76S3″DN80Ex db IIC T6 Gb
УгловойDCF-F2-Z-102S.B3.5″DN90Ex db IIC T6 Gb
Наружная резьбаDCF-F2-ZM-203/4″DN20Ex db IIC T6 Gb
Наружная резьбаDCF-F2-ZM-251″DN25Ex db IIC T6 Gb
Наружная резьбаDCF-F2-ZM-40S1.5″DN40Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-251″DN25Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-40S1.5″DN40Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-50S2″DN50Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-62S2.5″DN65Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-76S3″DN80Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-102S.B3.5″DN90Ex db IIC T6 Gb
ВрезнойDCF-F2-Y-102S4″DN100Ex db IIC T6 Gb
ВрезнойDCF-F2-YQ-76S3″DN80Ex db IIC T6 Gb
ВрезнойDMY-F-II-803″DN80Ex db IIC T6 Gb
ПрямоточныйDCF-F2-T-25SGG1″DN25Ex db IIC T6 Gb
ПрямоточныйDCF-F2-T-40SGG1½″DN40Ex db IIC T6 Gb
ПрямоточныйDCF-F2-T-50SGG2″DN50Ex db IIC T6 Gb

Стандарты продукции

Сертифицированы, герметичны, изготовлены по спецификации.

СертификатыCCC, CE, EAC, RoHS
Классификация IECExEx db IIC T6 Gb
Степень защиты IPIP67
Температура окружающей среды−40°C to +60°C
КрепёжНержавеющая сталь A2-70
Варианты материала корпусаСтандартно алюминиевый сплав; -C = нержавеющая сталь 304, -D = нержавеющая сталь 316, -E = сплав с ограниченным содержанием меди и цинка

Сертификаты

Данная линейка продукции сертифицирована независимыми органами.

Все сертификаты →
Сертификат CCC Ex — взрывозащищённые импульсные клапаны серии DCF-F2🔍 Нажмите для увеличения

Сертификация продукции

DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80

Сертификат CCC Ex — взрывозащищённые импульсные клапаны серии DCF-F2

№ сертификата2024322307006147
Кем выданShanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS)
Дата выдачи2024-08-20
Действителен до2029-08-19
СтандартыGB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021
Нужен оригинал в PDF?
Сертификат Ex GYB25.1975X — взрывонепроницаемый импульсный клапан серии DCF-F2🔍 Нажмите для увеличения

Сертификация продукции

DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80

Сертификат Ex GYB25.1975X — взрывонепроницаемый импульсный клапан серии DCF-F2

№ сертификатаGYB25.1975X
Кем выданShanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Дата выдачи2025-06-12
Действителен до2030-06-11
СтандартыGB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013
Нужен оригинал в PDF?

Технические чертежи

Монтажные размеры этого продукта.

DMY-F2-II-80 · II-80 (примерно 3") · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DMY-F2-II-80

DMY-F2-II-80 · II-80 (примерно 3") · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

II-80 (approx 3") · flange

Mounting spacing🔒
Overall height240 mm
Seat height 1🔒
Seat height 2🔒
Seal boreØ85.5 mm
Inner step88 mm

+14 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-Y-102S.B(специальное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-102S.B(special O-ring)

DCF-F2-Y-102S.B(специальное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3½" · flange

Mounting spacing🔒
Overall height254 mm
Flange thickness🔒
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm

+15 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-Y-102S.B(стандартное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-102S.B(standard O-ring)

DCF-F2-Y-102S.B(стандартное уплотнительное кольцо) · 3½" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3½" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness27 mm
Seat height 1🔒
Seat height 243 mm
Inner boreØ103 mm

+15 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-76S(special O-ring)

DCF-F2-Y-76S(специальное уплотнительное кольцо) · 3" · погружной/врезной взрывонепроницаемый импульсный клапан — Монтажный чертёж

3" · flange

Mounting spacing🔒
Overall height🔒
Flange thickness🔒
Seat height 135 mm
Seat height 243 mm
Inner boreØ89.5 mm

+16 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-Y-76S(standard O-ring)

DCF-F2-Y-76S(стандартное уплотнительное кольцо) · 3" · погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange

Overall height254 mm
Inlet flange height🔒
Neck height35 mm
Flange thickness43 mm
Neck diameter🔒
Body diameter🔒

+16 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-YQ-76S(standard O-ring)

DCF-F2-YQ-76S(стандартное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange (8-M8)

Overall height🔒
Inlet height41 mm
Flange thickness🔒
Neck diameter🔒
Body diameterØ158 mm
Flange diameterØ182 mm

+12 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-YQ-76S(специальное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-YQ-76S(special O-ring)

DCF-F2-YQ-76S(специальное уплотнительное кольцо) · 3" · компактный погружной/врезной взрывозащищённый импульсный клапан — Монтажный чертёж

3" · flange (8-M8)

Overall height240 mm
Inlet height41 mm
Flange thickness56 mm
Neck diameter🔒
Body diameter🔒
Flange diameter🔒

+12 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-ZM-20 · ¾" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-20

DCF-F2-ZM-20 · ¾" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

¾" · coupling, pipe OD Φ27

Overall height198 mm
Inlet pipe outer diameterØ27 mm
Inlet pipe seat🔒
Inlet pipe boreØ20 mm
Inlet pipe chamfer🔒
Outlet pipe outer diameter🔒

+9 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-25

DCF-F2-ZM-25 · 1" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

1" · coupling, pipe OD Φ34

Overall height233 mm
Inlet pipe outer diameter🔒
Inlet pipe seat🔒
Inlet pipe bore🔒
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ34 mm

+9 ещё размеры

🔒 Получить скрытые размеры по запросу

DCF-F2-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж🔒 Размеры предоставляются по запросу

DCF-F2-ZM-40S

DCF-F2-ZM-40S · 1½" · угловой взрывозащищённый импульсный клапан с наружной резьбой / накидной гайкой — Монтажный чертёж

1½" · coupling, pipe OD Φ48

Overall height284 mm
Inlet pipe outer diameter🔒
Inlet pipe seat🔒
Inlet pipe bore🔒
Inlet pipe chamfer3×30°
Outlet pipe outer diameterØ48 mm

+9 ещё размеры

🔒 Получить скрытые размеры по запросу

База знаний

Практические ответы по этому продукту.

Смотреть все
Вопросы о продукте

Как читать номера моделей взрывонепроницаемых клапанов DCF-F2 и какие материалы корпуса доступны?

DCF-F2 — семейство взрывонепроницаемых (Ex db) клапанов. Буква после F2 обозначает конструкцию корпуса — Z угловой, ZM с наружной резьбой, Y врезной, T прямоточный, — число является кодом размера, а к любой модели можно добавить суффикс материала -C (нержавеющая сталь 304), -D (нержавеющая сталь 316) или -E (сплав с ограниченным содержанием меди и цинка). Полный список моделей и размеров приведён в таблице SKU на этой странице.

номер модели DCF-F2модели взрывонепроницаемых клапановразмеры клапанов Ex db
Вопросы о продукте

Какие размеры взрывонепроницаемых (Ex d) импульсных клапанов доступны и какая резьба у их кабельного соединителя?

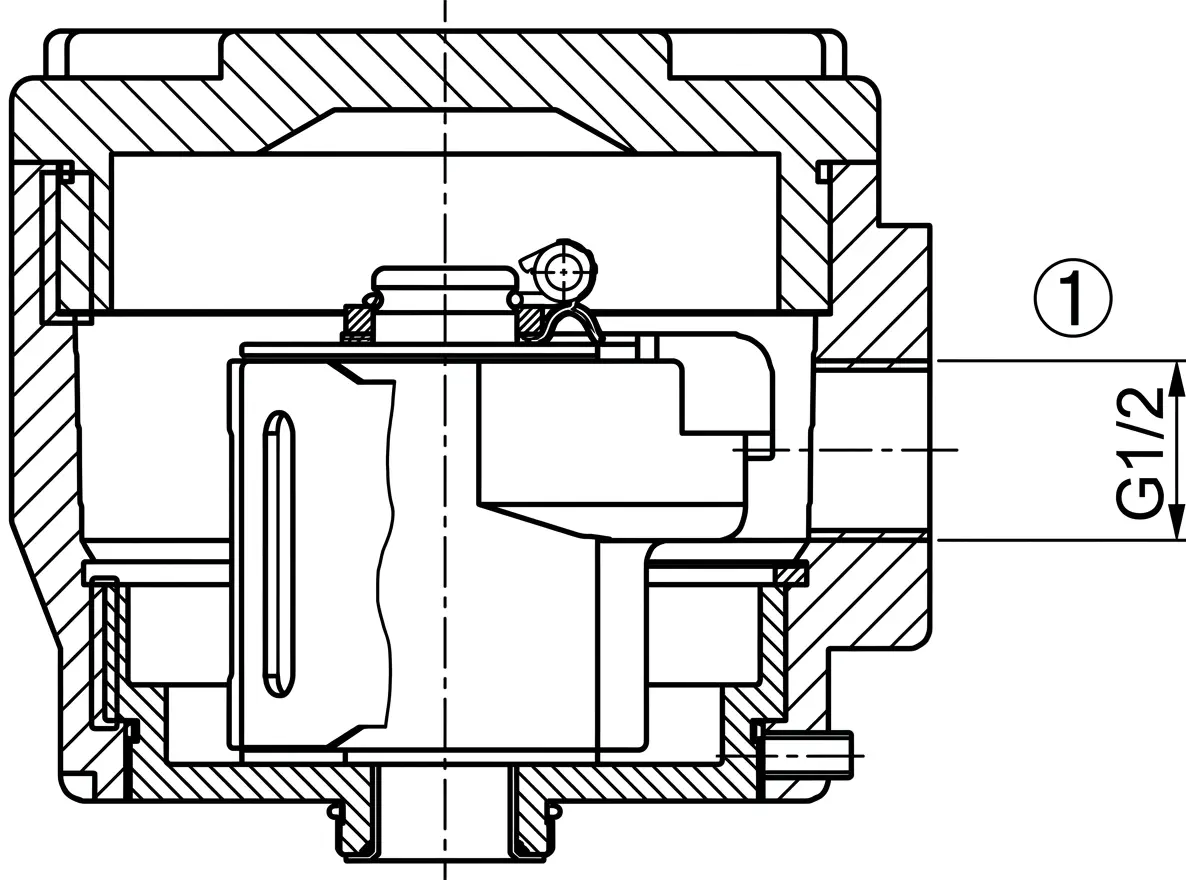

Взрывонепроницаемые (Ex d) клапаны предлагаются от DN25 и выше; версии DN20 и DN25 выпускает только Xiechang. Специальный взрывонепроницаемый кабельный соединитель имеет резьбу G1/2".

взрывонепроницаемый клапанвзрывозащищённый импульсный клапанEx d
