SXC-C5A1-8-L — таймерная плата на 8 каналов

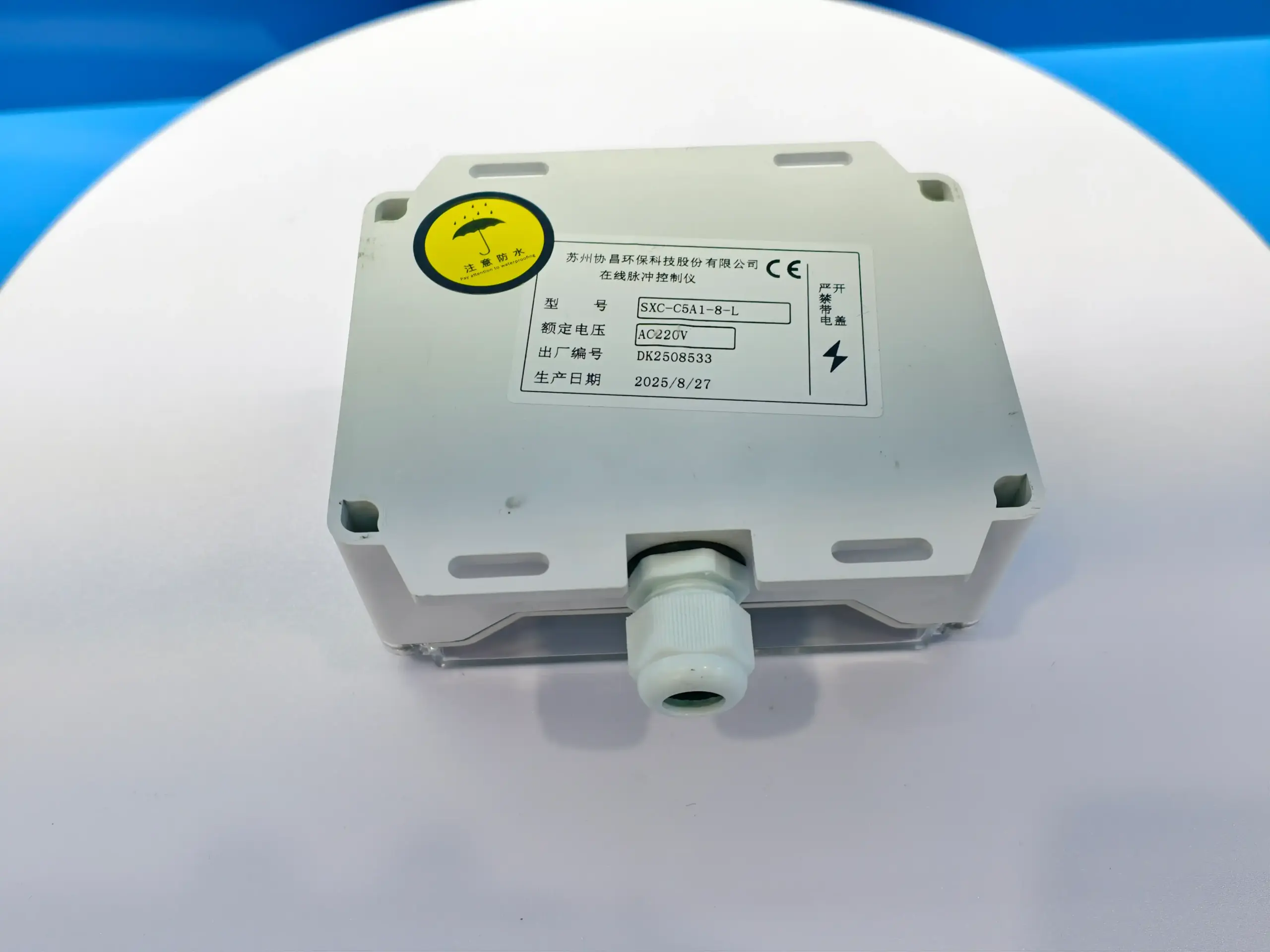

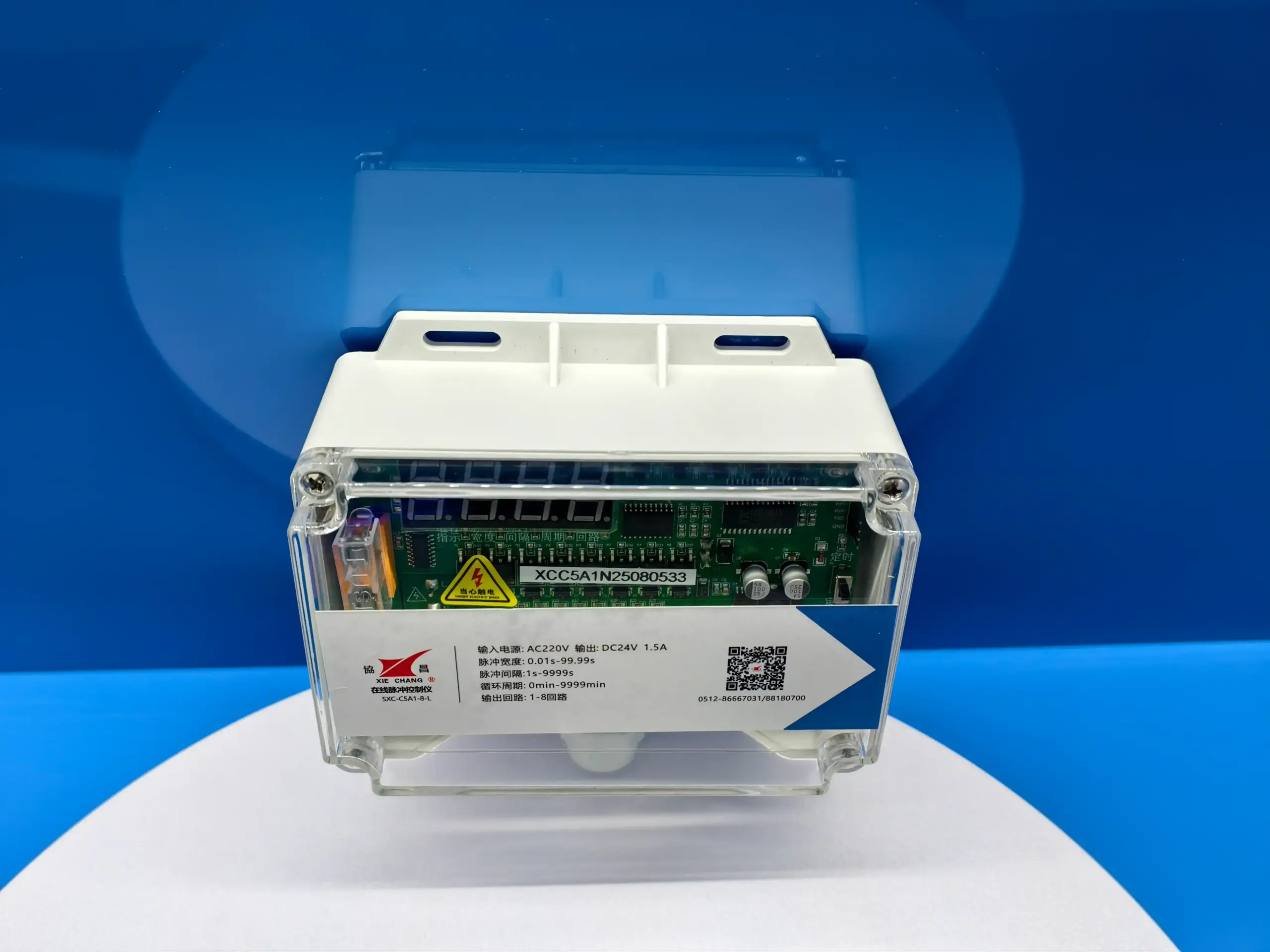

Прибор управления импульсной продувкой SXC-C5A1-8-L
Высокоточная таймерная плата на 8 контуров с широким диапазоном входного напряжения и стабильным выходом DC24V — надёжно запускает электромагнитные импульсные клапаны в тяжёлых условиях рукавных фильтров.
Технические характеристики
Основные рабочие параметры.
БрендXiechang® (оригинальный производитель)
Номер моделиSXC-C5A1-8-L
Каналы управления1–8 контуров (настройка на месте)
Входное напряжениеAC110–230V (±10%), 50/60Hz — широкий диапазон (ранняя ревизия: AC220V)
Выходное напряжениеDC24V
Выходной ток1.2A
Номинальная мощность30W
Диапазон длительности импульса0.01–99.99 с, шаг 10 ms (заводская настройка 0.08 с)
Диапазон интервала между импульсами1–9999 с, шаг 1 с (заводская настройка 10 с)
Диапазон времени цикла0–9999 мин (заводская настройка 0 мин)
Режимы запускаПоследовательный по таймеру / сухой контакт по перепаду давления (клеммы YC) со временем подтверждения ΔP 0.01–9.99 с
Задержка пуска0–999 с, с возможностью пропуска с клавиатуры

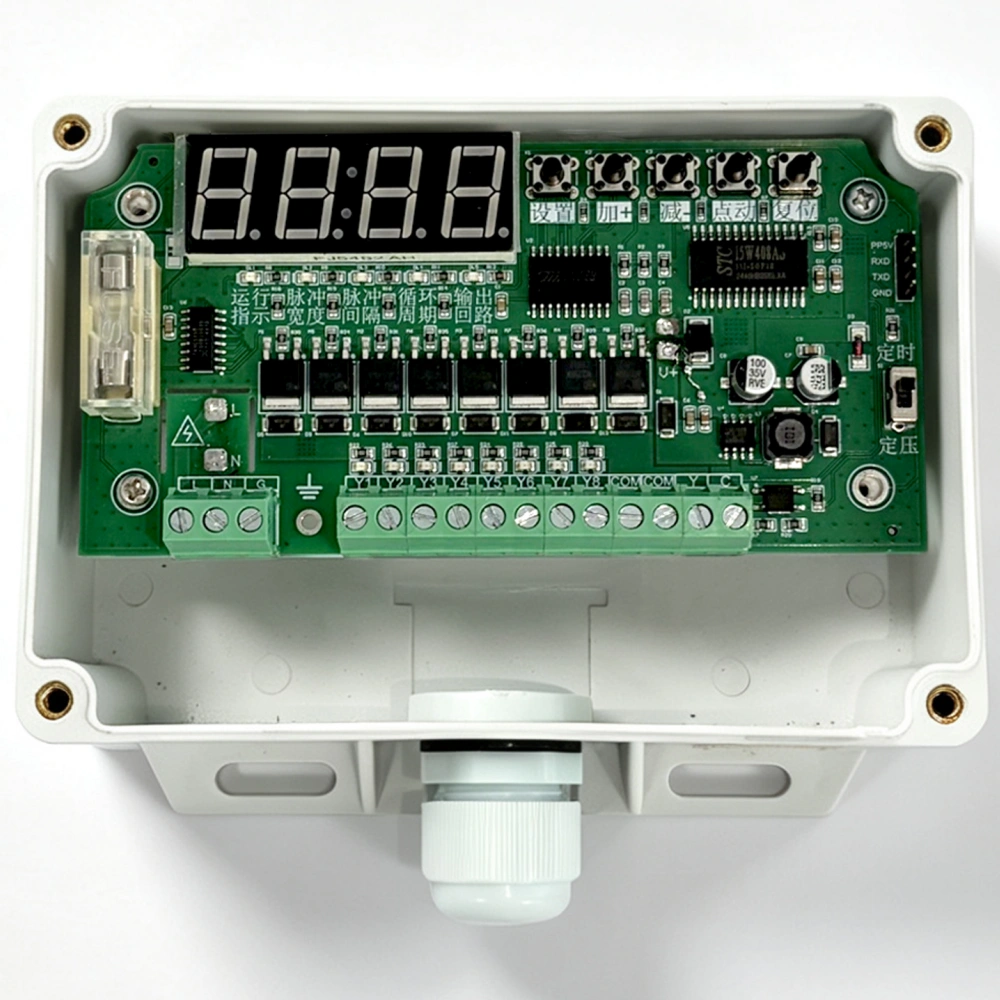

ДисплейЧетырёхразрядный LED, два выбираемых вида индикации в работе, регулируемая яркость

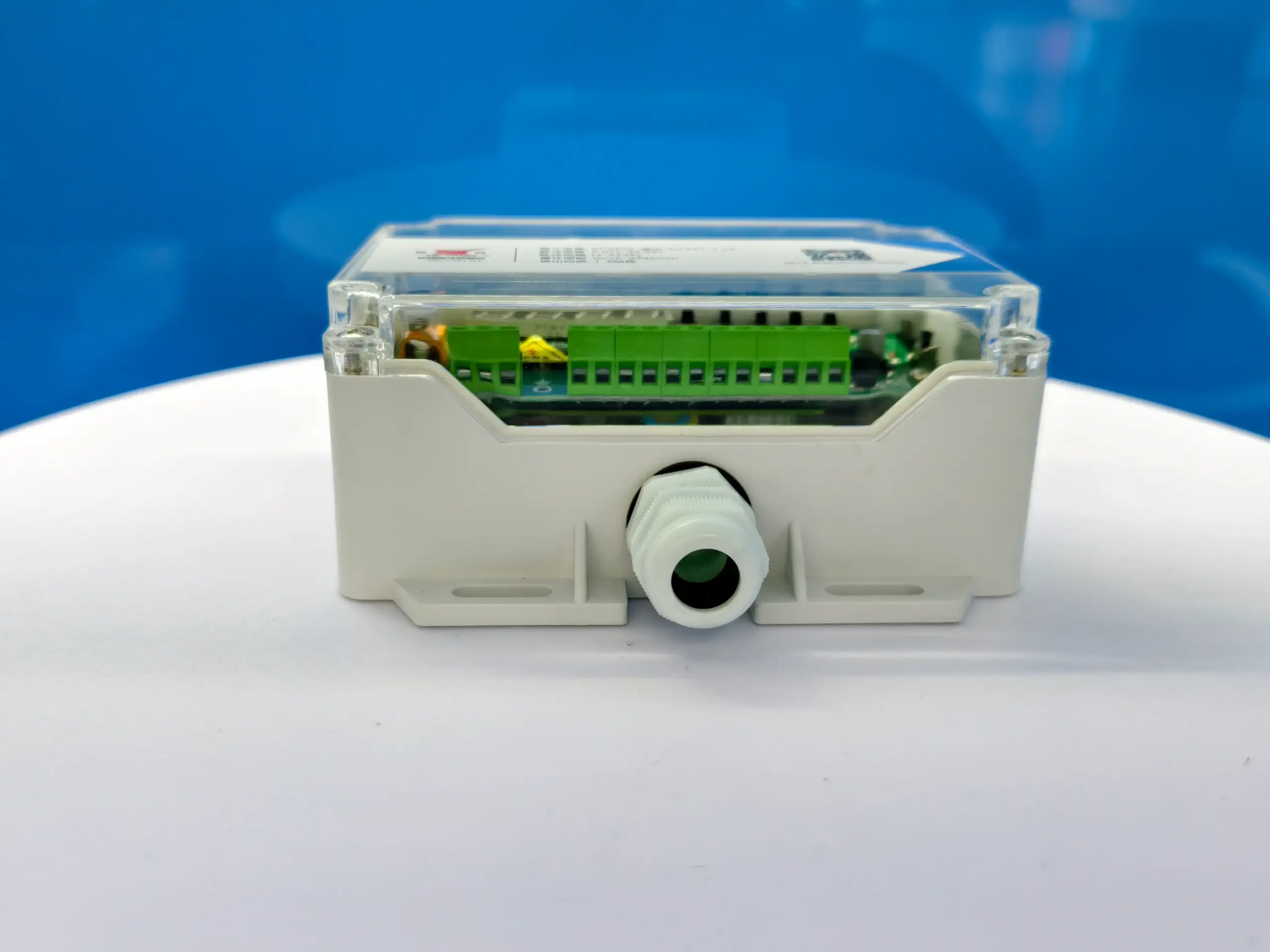

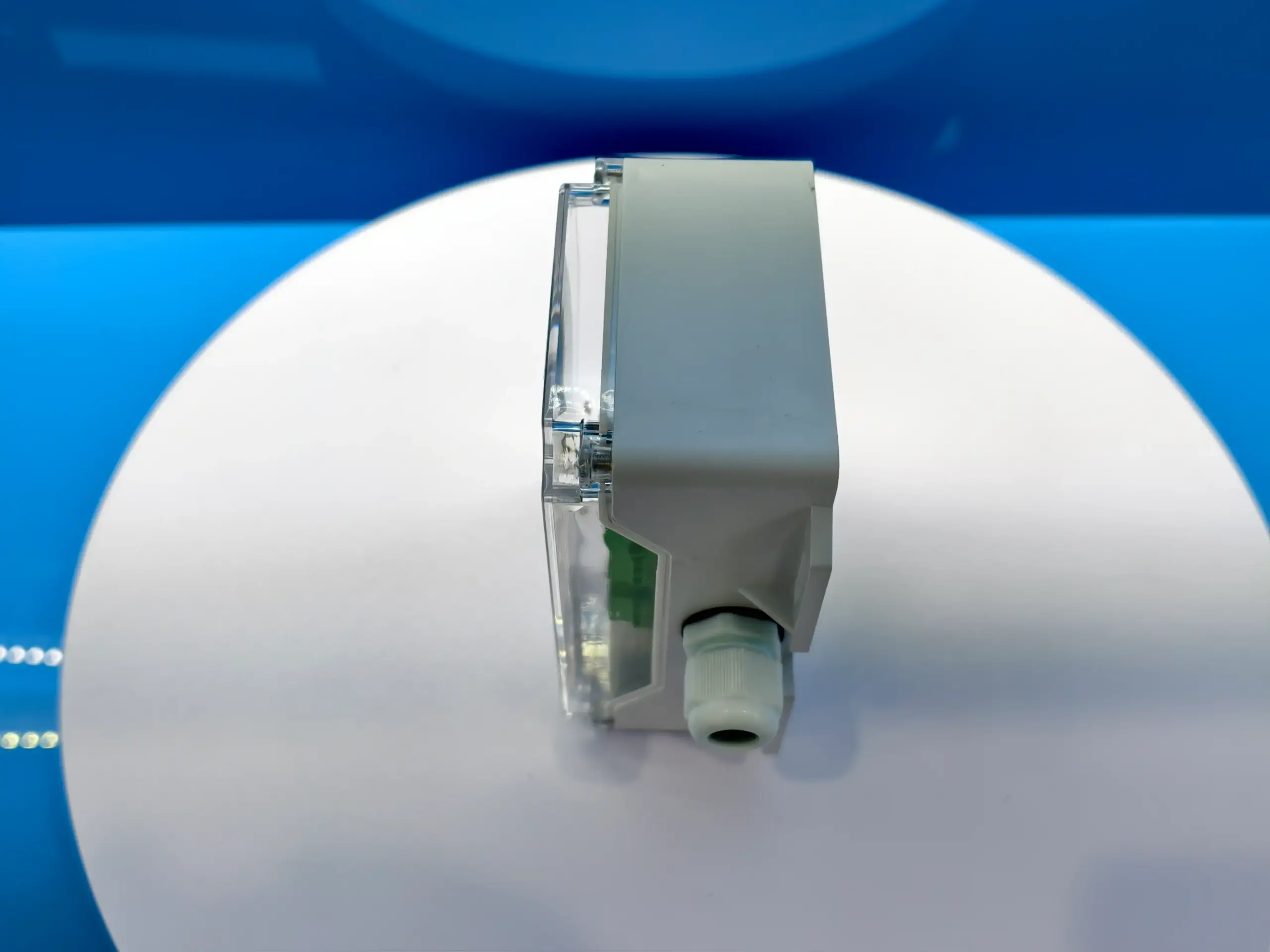

КорпусПодвесной прозрачный корпус из поликарбоната, 145 × 124 × 65 mm; межцентровое расстояние монтажных отверстий 130 × 86 mm
Условия эксплуатации−20°C … +60°C; относительная влажность ≤85%, без конденсата
Стандарты продукции
Создан для надёжного управления рукавным фильтром на месте.
ИсполнениеПлата с защитным покрытием противостоит пыли, влаге и вибрации
ИнтерфейсВстроенный цифровой дисплей с тактильными кнопками программирования на месте
Нагрузочная способностьСтабильный выход на полном номинале запускает электромагнитные клапаны 24V без задержек и просадки напряжения
Видео о продукте
Демонстрации и видео по подбору.
Технические чертежи
Монтажные размеры этого продукта.
🔍 Нажмите для увеличенияSXC-C5A1-8L
SXC-C5A1-8L · 1–8 каналов · контроллер импульсной продувки — Габаритный и монтажный чертёж
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
База знаний
Практические ответы по этому продукту.
Вопросы о продукте
Подходит ли компактный SXC-C5A1-8 в качестве контроллера импульсной продувки для малого пылеуловителя?
Для малого одиночного фильтра с несколькими импульсными клапанами и без контроля со стороны PLC — да: C5A1-8 — начальная модель линейки с широким диапазоном питания, продувкой по таймеру или по перепаду давления от сухого контакта и пошаговой отладкой с клавиатуры. Если нужны Modbus, управление отсечными клапанами или больше каналов, переходите на модель C8-серии. Характеристики — в таблице технических характеристик на этой странице.
SXC-C5A1-8контроллер для малого рукавного фильтраконтроллер импульсной продувки на 8 каналов
