SXC-SK01-C8A1 — онлайн-контроллер на 1–40 каналов

Контроллер импульсной продувки SXC-SK01-C8A1

Обновлённый преемник классического SXC-X8A1: тот же корпус и монтажные размеры, значительно более широкие диапазоны тайминга, двойное питание AC220V/DC24V и пошаговая отладка на объекте — микропроцессорное управление импульсной продувкой с высокой помехоустойчивостью для рукавных пылеуловителей.

Смотреть технические характеристикиЗапросить цену

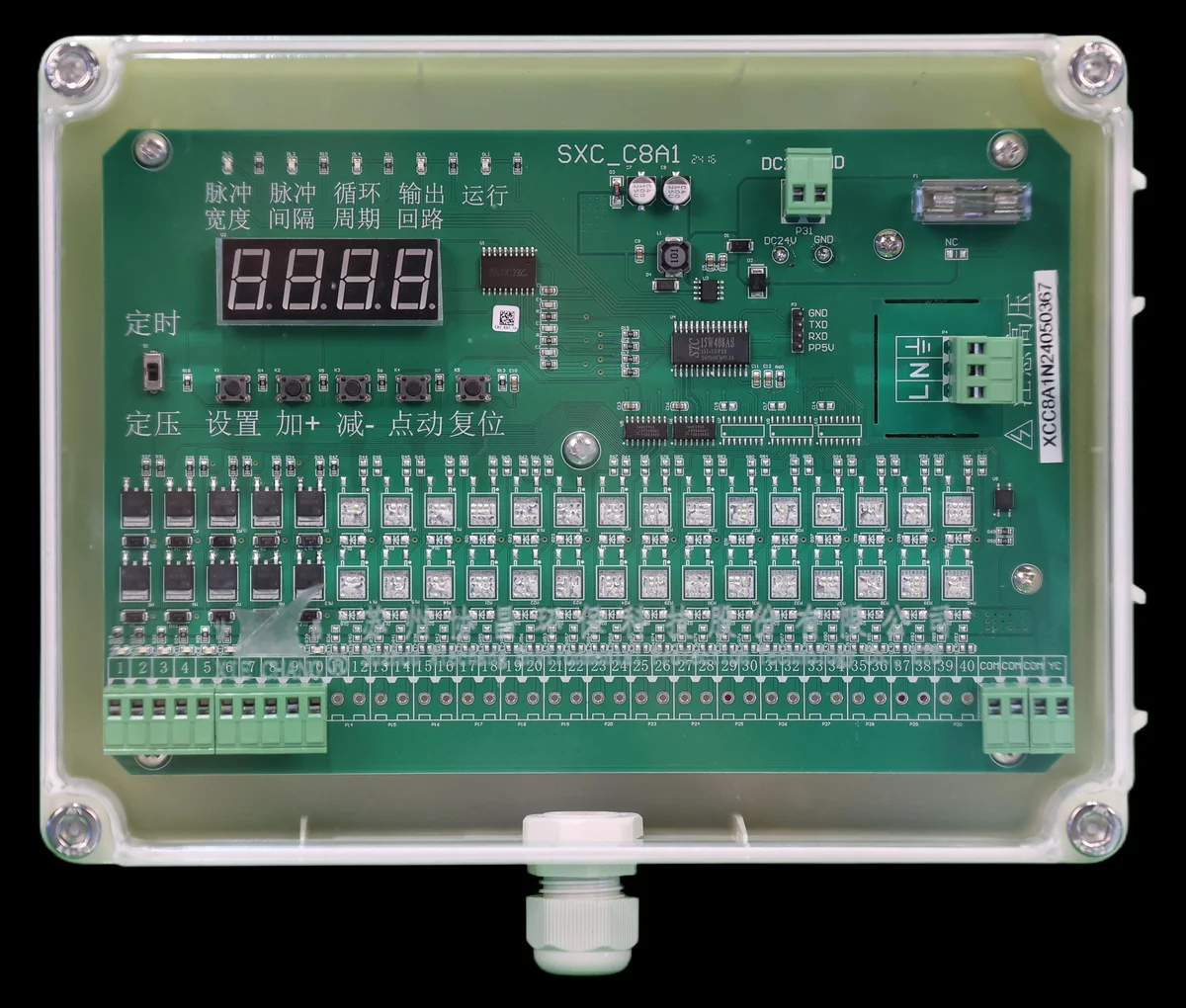

Контроллер импульсной продувки Xiechang® SXC-SK01-C8A1, плата на 40 каналов в прозрачном корпусе из поликарбоната

Технические характеристики

Основные рабочие параметры.

Ёмкость управления1–40 импульсных клапанов (версии на 10/20/30/40 каналов)
Входное напряжениеAC220V (±10%) 50/60Hz или DC24V — допускается любое из двух
Выходное напряжениеDC24V
Выходной ток1.2A
Номинальная мощность30W
Диапазон длительности импульса0.01–99.99 с с шагом 10 ms (заводская настройка 0.08 с)
Диапазон интервала между импульсами1–9999 с с шагом 1 с (заводская настройка 10 с)
Диапазон времени цикла0–9999 мин с шагом 1 мин (заводская настройка 0 мин)
Режимы управленияПоследовательный по таймеру / запуск сухим контактом по перепаду давления; поддерживается дистанционный запуск сухим контактом
Отладка на объектеКнопка пошагового прогона поочерёдно открывает клапаны при пусконаладке; кнопка сброса
ДисплейЦифровой LED-дисплей активного канала и обратного отсчёта; регулируемая яркость
КорпусПрозрачный подвесной корпус из поликарбоната, 190 × 255 × 105 мм; монтажные отверстия 234 × 174 мм
Условия эксплуатации−20°C … +60°C; относительная влажность ≤85 % (без конденсата)

Стандарты продукции

Платформа X8A1, перестроенная под более широкие диапазоны и удобную пусконаладку.

Прямая заменаТот же корпус и монтажные размеры, что у SXC-X8A1 — заменяет его без переделок
Более широкие диапазоны таймингаДлительность импульса 0.01–99.99 с (было 0.02–2.55 с); интервал до 9999 с; цикл до 9999 мин
Двойное питаниеРаботает от AC220V или DC24V — один контроллер для обоих заводских стандартов
Пошаговая отладкаНовый режим ручного поочерёдного открытия клапанов ускоряет пусконаладку и поиск неисправностей
Выше эффективностьВыход 1.2A при потреблении ≤30W и расширенный рабочий диапазон −20°C … +60°C
Высокая помехоустойчивостьМикропроцессорное управление с сильной защитой от помех для стабильной работы

Сертификаты

Данная линейка продукции сертифицирована независимыми органами.

Все сертификаты →
Подтверждение соответствия CE (EMC) — импульсные контроллеры SXC-SK01-C8A1/C8A8/C8A9🔍 Нажмите для увеличения

Сертификация продукции

Охвачено моделей (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Подтверждение соответствия CE (EMC) — импульсные контроллеры SXC-SK01-C8A1/C8A8/C8A9

№ сертификатаCEJS25020766656
Кем выданGlobal Testing Services Co., Ltd. (Shanghai)
Дата выдачи2025-03-10
Действителен до2030-03-09
СтандартыEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Нужен оригинал в PDF?
Сертификат CE (LVD + EMC) — импульсный контроллер серии SXC-SK01-C8A🔍 Нажмите для увеличения

Сертификация продукции

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Сертификат CE (LVD + EMC) — импульсный контроллер серии SXC-SK01-C8A

№ сертификатаCLJS25091275734
Кем выданGlobal Testing Services Co., Ltd. (GTS)
Дата выдачи2025-09-18
Действителен до2030-09-17
СтандартыEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Нужен оригинал в PDF?

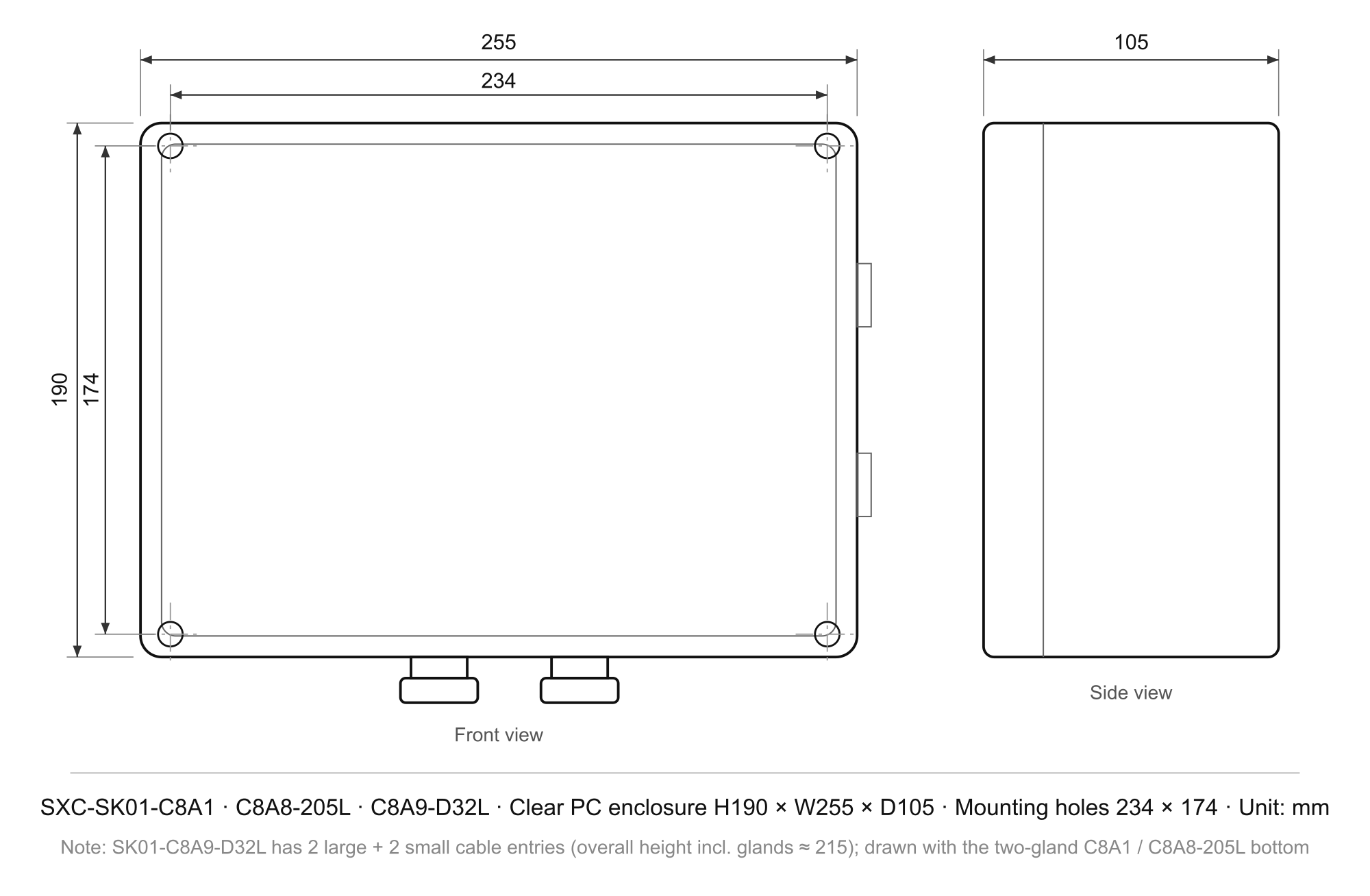

Технические чертежи

Монтажные размеры этого продукта.

База знаний

Практические ответы по этому продукту.

Смотреть все
Вопросы о продукте

Является ли SXC-SK01-C8A1 прямой заменой контроллера импульсной продувки SXC-X8A1?

Да. SXC-SK01-C8A1 разработан как прямой преемник SXC-X8A1 после того, как часть электронных компонентов прежней модели была снята с производства. Он использует тот же корпус и те же монтажные размеры, поддерживает все функции X8A1 и встаёт в существующую установку без переделок.

SXC-SK01-C8A1замена X8A1модернизация без переделок
Вопросы о продукте

Как расшифровываются номера моделей контроллеров импульсной продувки Xiechang, например SXC-SK01-C8A9-D32L-P?

SXC — префикс контроллеров Xiechang. SK = прозрачный корпус из поликарбоната, JK = металлический корпус. C8Ax/C8Bx/C5A1 обозначает платформу электроники. Хвост кодирует каналы: 205L = 20 импульсных + 5 отсечных клапанов, D32L/D36L = 32/36 свободно распределяемых каналов, просто -10/20/30/40L = число импульсных клапанов. Конечное -P означает встроенный датчик перепада давления, -M — без датчика; FB обозначает взрывозащищённые модели.

номер модели контроллера импульсной продувкиобозначения SXCчто означает D32L
Вопросы о продукте

Какой контроллер импульсной продувки Xiechang выбрать для моего пылеуловителя?

Для малых пылеуловителей до 8 клапанов выбирайте SXC-C5A1-8; для стандартной онлайн-продувки до 40 клапанов — SXC-SK01-C8A1; для офлайн-продувки с отсечными клапанами — SXC-SK01-C8A8-205L (20+5), C8A9-D32L (32 канала, опция встроенного ΔP, Modbus) или JK01-C8B2-D36L (36 каналов, алюминиевый корпус, 6 дискретных входов, «ведущий–ведомый»); для управления с интегрированным ΔP в одном приборе — SXC-X8A5 или X8A7; для взрывоопасных зон — SXC-X8A4-FB или SXC-FB-40.

подбор контроллера импульсной продувкикакой контроллер выбратьконтроллер для пылеуловителя
Преимущества

Как контроллеры импульсной продувки Xiechang испытываются на надёжность перед выпуском?

Типовые испытания охватывают крайние значения питания (AC175–185V и AC240–250V), защиту от короткого замыкания выхода, нагрузку двумя катушками на канал, непрерывную работу по 120 часов при −30°C и при +70°C, 2-часовую вибрацию 30 Hz, испытания падением в упаковке с 2 метров, проверку точности длительности импульса при 100/150/200 ms и испытания связи, включая кабель 120 м и 20 контроллеров на одном PLC.

испытания на надёжностьтиповые испытанияиспытание при низкой температуре
