SXC-SK01-C8A8-205L — онлайн/офлайн-контроллер с отсечными клапанами

Офлайн-контроллер импульсной продувки SXC-SK01-C8A8-205L

Онлайн/офлайн-контроллер для секционных рукавных фильтров: 20 каналов импульсных клапанов плюс 5 каналов отсечных клапанов, настраиваемая офлайн-последовательность «ожидание — осаждение — пауза», цифровая индикация состояния и связь Modbus-RTU с вашим PLC или DCS.

Смотреть технические характеристикиЗапросить цену

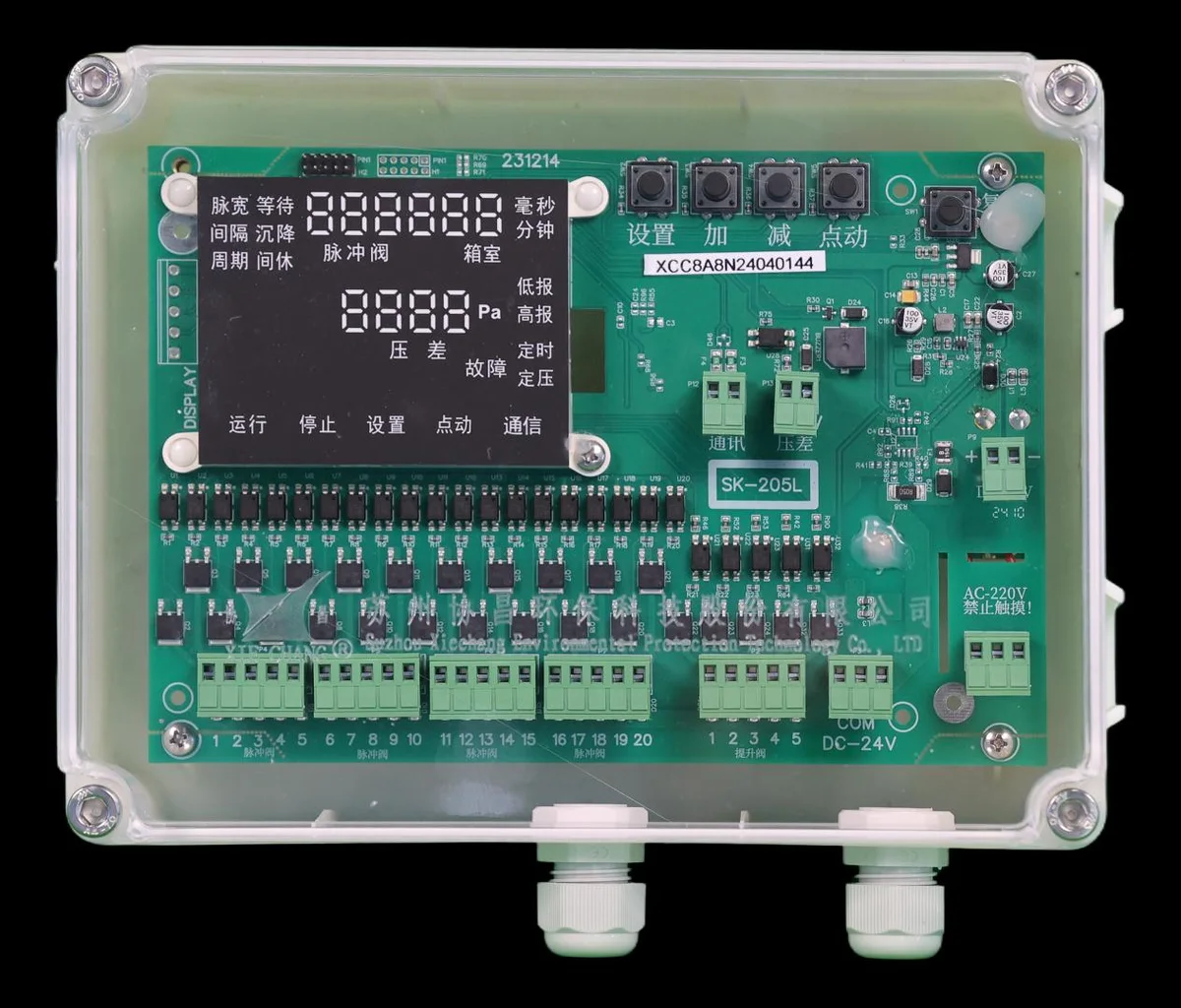

Офлайн-контроллер импульсной продувки Xiechang® SXC-SK01-C8A8-205L с 20 каналами импульсных и 5 каналами отсечных клапанов

Технические характеристики

Основные рабочие параметры.

Каналы импульсных клапанов20
Каналы отсечных клапанов5 (офлайн-клапаны секций)
Режимы продувкиОнлайн или офлайн, по выбору
Входное напряжениеAC220V @50Hz или DC24V — допускается любое из двух
Выходное напряжениеDC24V
Выходной ток1.2A
Номинальная мощность30W
СвязьRS485 Modbus-RTU — дистанционное управление с верхнего уровня / PLC / DCS
Адрес Modbus / скорость обменаАдрес 0–127; скорость 4800–115200 (по умолчанию 9600)
Задержка пуска0–300 с
Диапазон длительности импульса10–9999 ms с шагом 1 ms (по умолчанию 80 ms)
Диапазон интервала между импульсами1–600 с с шагом 1 с (по умолчанию 1 с)
Диапазон времени цикла0–9999 мин (по умолчанию 0 мин)
Время ожидания отсечного клапана0–60 с (по умолчанию 8 с)
Время осаждения отсечного клапана0–60 с (по умолчанию 8 с)
Пауза отсечного клапана0–999 с (по умолчанию 10 с)
Режимы запускаПоследовательный по таймеру / сухой контакт по перепаду давления; дистанционный запуск сухим контактом
КорпусПрозрачный подвесной корпус из поликарбоната, 190 × 255 × 105 мм
Условия эксплуатации−20°C … +60°C; относительная влажность ≤85 % (без конденсата)

Стандарты продукции

Офлайн-продувка с отсечными клапанами в одном компактном контроллере.

Онлайн и офлайн в одномПереключение между онлайн-продувкой и офлайн-продувкой секций без дополнительного оборудования
Секвенирование отсечных клапановОтдельные таймеры ожидания, осаждения и паузы согласуют 5 каналов отсечных клапанов с импульсами
Готов к PLC/DCSModbus-RTU передаёт состояние, принимает изменение параметров и дистанционный пуск/останов
Пошаговая отладка на объектеПоочерёдное открытие клапанов с панели при пусконаладке
Цифровой дисплейСегментный индикатор показывает текущий канал импульсного клапана, секцию и обратный отсчёт
Двойное питаниеПитание AC220V или DC24V в одном приборе

Сертификаты

Данная линейка продукции сертифицирована независимыми органами.

Все сертификаты →
Подтверждение соответствия CE (EMC) — импульсные контроллеры SXC-SK01-C8A1/C8A8/C8A9🔍 Нажмите для увеличения

Сертификация продукции

Охвачено моделей (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Подтверждение соответствия CE (EMC) — импульсные контроллеры SXC-SK01-C8A1/C8A8/C8A9

№ сертификатаCEJS25020766656
Кем выданGlobal Testing Services Co., Ltd. (Shanghai)
Дата выдачи2025-03-10
Действителен до2030-03-09
СтандартыEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Нужен оригинал в PDF?
Сертификат CE (LVD + EMC) — импульсный контроллер серии SXC-SK01-C8A🔍 Нажмите для увеличения

Сертификация продукции

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Сертификат CE (LVD + EMC) — импульсный контроллер серии SXC-SK01-C8A

№ сертификатаCLJS25091275734
Кем выданGlobal Testing Services Co., Ltd. (GTS)
Дата выдачи2025-09-18
Действителен до2030-09-17
СтандартыEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Нужен оригинал в PDF?

Технические чертежи

Монтажные размеры этого продукта.

База знаний

Практические ответы по этому продукту.

Смотреть все
Применение

Когда выбирать SXC-SK01-C8A8-205L и что на самом деле делает его офлайн-режим?

Выбирайте SXC-SK01-C8A8-205L для секционных рукавных фильтров, которым нужна офлайн-продувка: схема «205L» сочетает 20 каналов импульсных клапанов с 5 каналами отсечных клапанов. В офлайн-режиме он изолирует секции по одной: закрыть отсечной клапан, дождаться остановки потока, продуть рукава в неподвижном воздухе, дать пыли осесть, снова открыть и перейти дальше — это очищает значительно эффективнее, чем импульсы против встречного потока.

SXC-SK01-C8A8-205Lпоследовательность офлайн-продувкисогласование отсечных клапанов
Применение

В чём разница между онлайн- и офлайн-продувкой и что означают времена ожидания, осаждения и паузы отсечных клапанов?

При онлайн-продувке импульсные клапаны работают, пока секция продолжает фильтровать; при офлайн-продувке сначала закрывается отсечной клапан секции и фильтрация останавливается, затем продуваются её рукава — пыль осаждается в бункер, а не переносится на соседние рукава. Офлайн-контроллеры выстраивают эту последовательность тремя таймерами: ожидание (после закрытия отсечного клапана, перед импульсами), осаждение (после импульсов, перед открытием клапана) и пауза (перерыв перед началом следующей секции).

онлайн-продувкаофлайн-продувкаотсечной клапан
